GZ-LS-603 Складная ручка-скоба на монтажной пластине
Промышленная складная ручка-скоба GZ-LS-603 на монтажной пластине с нагрузкой до 100 кг. Дужка складывается заподлицо с пластиной, не выступая за плоскость поверхности в сложенном положении. Доступна в исполнениях из стали и нержавеющей стали.
Крепление сквозное болтовое через четыре отверстия диаметром Ø5 мм. Компактные габариты 50×39 мм делают ручку подходящей для оборудования с ограниченным пространством монтажа.
400 руб.
Конструкция и материалы

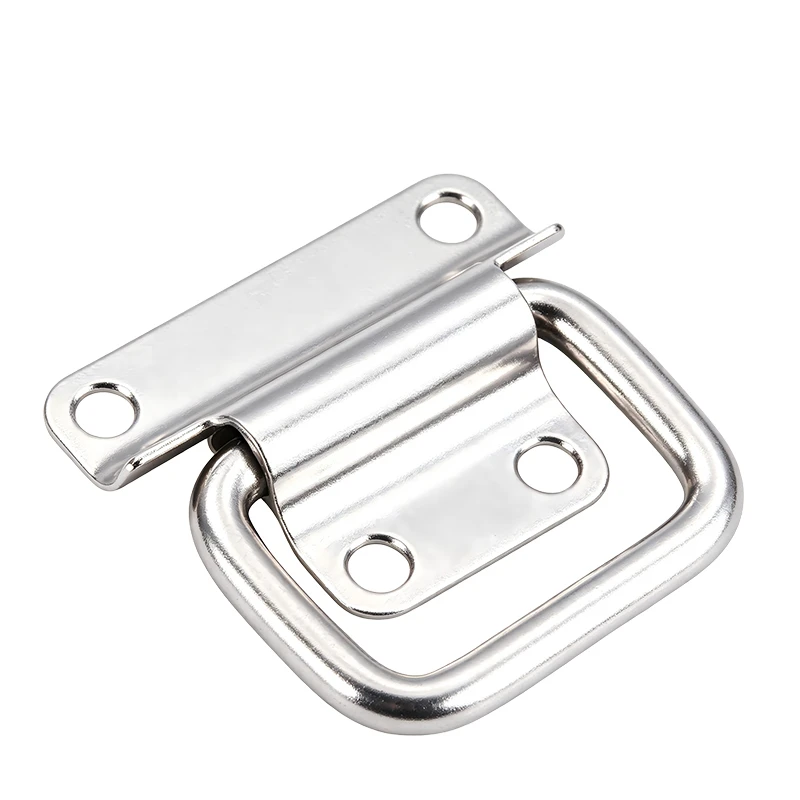

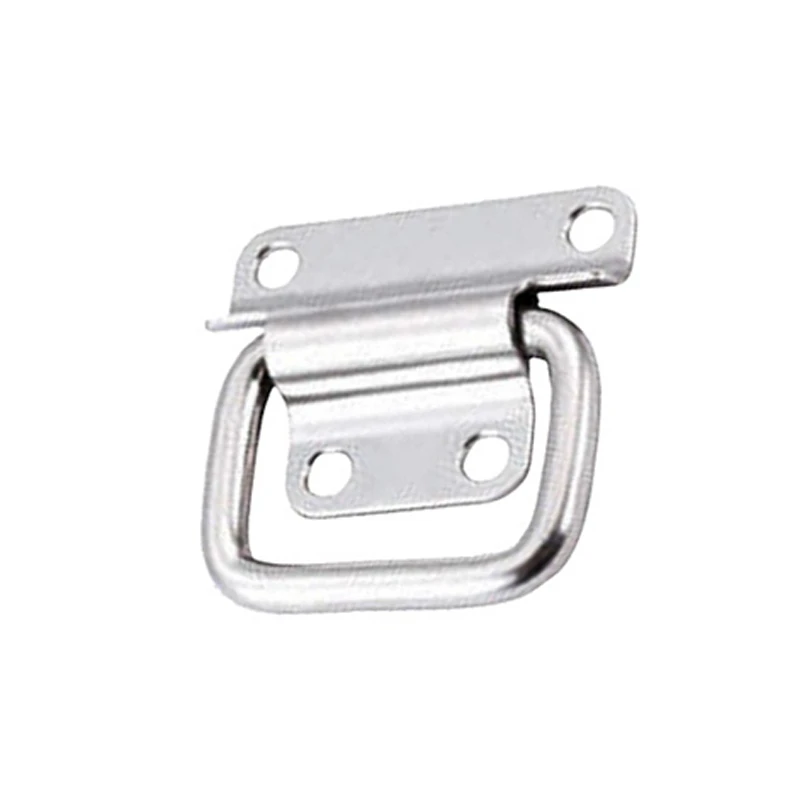

Ручка-скоба GZ-LS-603 выполнена в складной конструкции: дужка диаметром Ø6 мм откидывается и фиксируется на монтажной пластине, не выступая за её плоскость. Доступна в двух исполнениях: сталь с покрытием (никелирование, хром, цинк или катафорез) и нержавеющая сталь SUS с вибрационной полировкой. Оба варианта рассчитаны на нагрузку до 100 кг.
Монтаж и установка

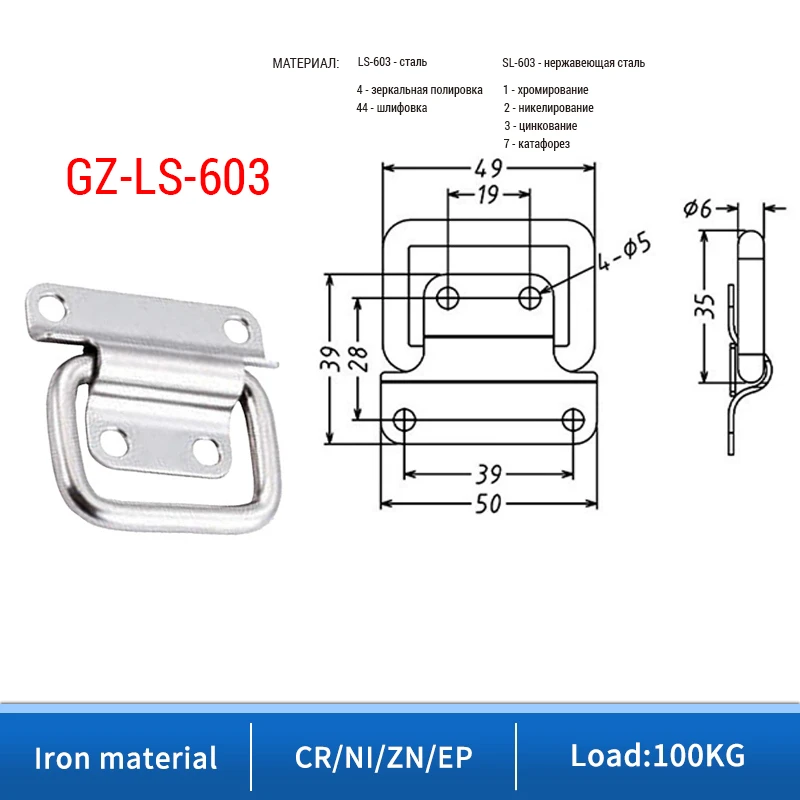

Крепление сквозное болтовое через четыре отверстия Ø5 мм. Межосевые расстояния: 39 мм и 19 мм. Габариты монтажной пластины: 50×39 мм, высота в сложенном положении — 28 мм. Монтаж стандартный, не требует специального инструмента.
Область применения
Ручка GZ-LS-603 предназначена для транспортных кейсов и ящиков, распределительных шкафов и щитов, промышленного оборудования. Складная конструкция особенно востребована там, где выступающие элементы недопустимы — при штабелировании, транспортировке и компактном хранении.
| Диаметр крепежного отверстия, мм | 5 |
|---|---|
| Длина, мм | 50 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 39 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Высота, мм | 28 |
| Монтажное расстояние, мм | 19, 39 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Вибрационная полировка, Катафорез, Никелирование, Хром, Цинк |
| Серия | GZ-603 |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
