GZ-LS-606 Складная профильная ручка на монтажной пластине

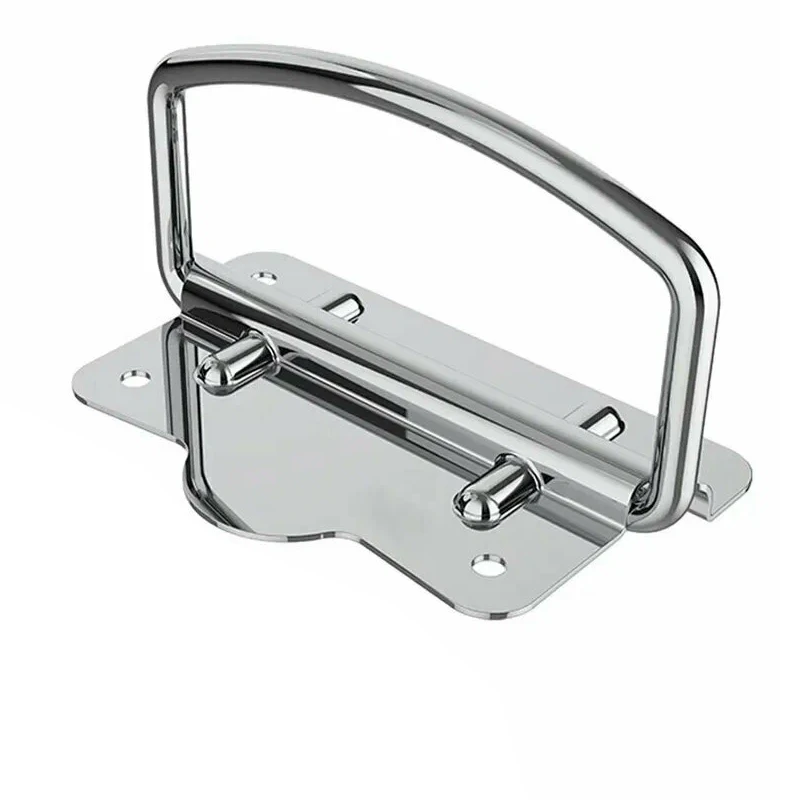

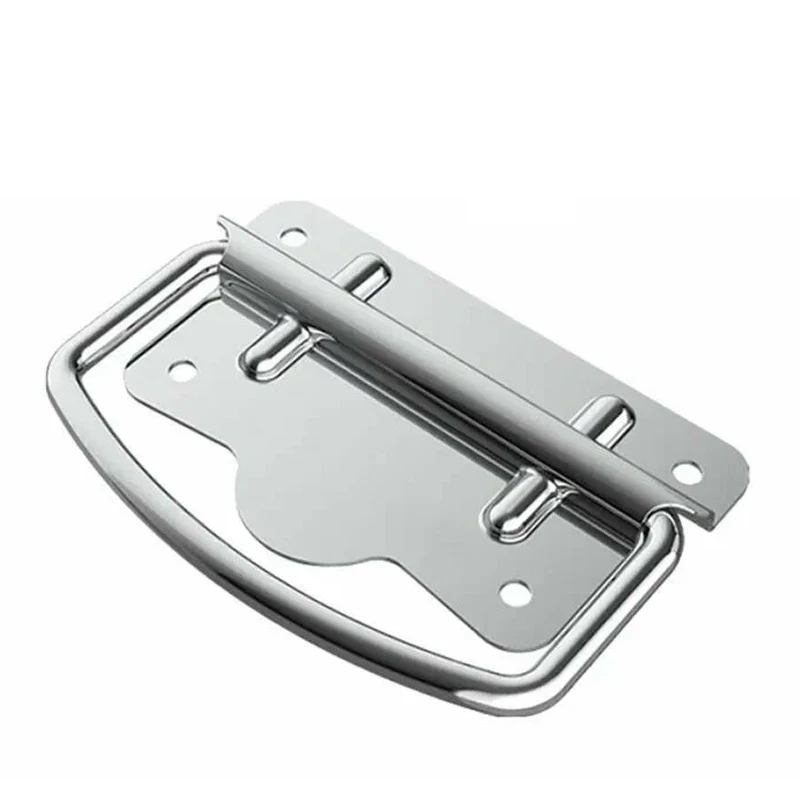

Складная профильная ручка GZ-LS-606 на монтажной пластине с хромированным покрытием и нагрузкой до 100 кг. Фигурный хват эргономичной формы складывается заподлицо с пластиной, не создавая выступов в нерабочем положении. Сталь, одно исполнение.
Отличительная черта модели — профилированная форма хвата с выемкой под пальцы, обеспечивающая уверенный захват даже в перчатках. Монтажная пластина с овальными пазами допускает регулировку положения при установке.
400 руб.
Конструкция и материалы
GZ-LS-606 — складная профильная ручка с фигурным хватом эргономичной формы. В отличие от скобовых моделей серии, хват имеет выемку под пальцы, что обеспечивает более уверенный захват при переноске тяжёлых изделий. Корпус изготовлен из стали с хромированным покрытием, устойчивым к механическим воздействиям и коррозии в стандартных условиях эксплуатации.
Монтаж и установка

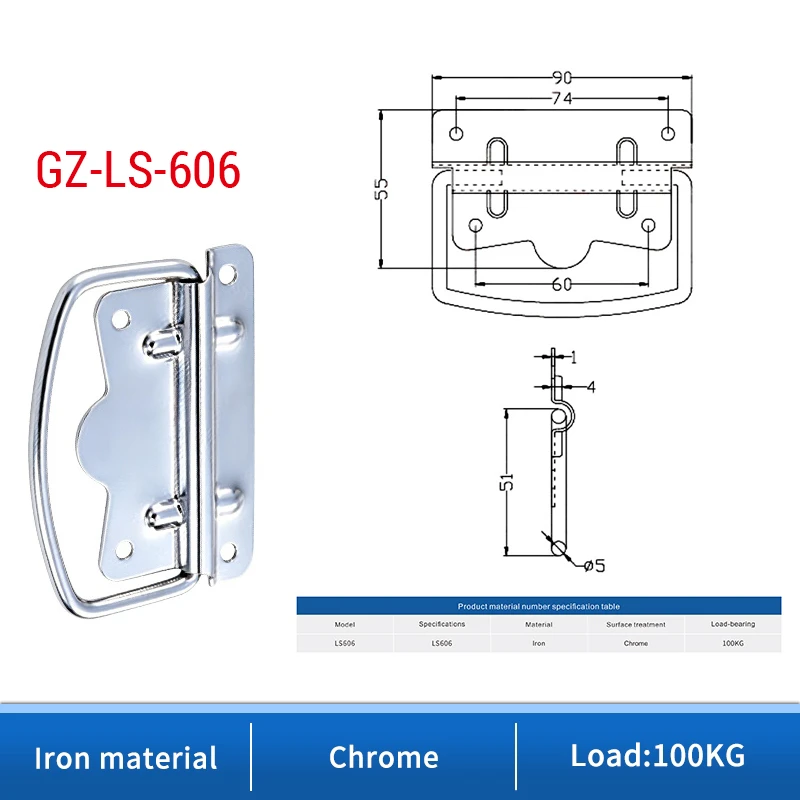

Монтажная пластина крепится через овальные пазы, что позволяет регулировать положение ручки при установке. Межосевые расстояния: 74 мм и 60 мм. Габариты пластины: 90×55 мм, вылет ручки в рабочем положении — 51 мм, диаметр прутка — Ø5 мм. Толщина пластины — 1 мм, зазор между ручкой и пластиной — 4 мм.
Область применения
Ручка GZ-LS-606 применяется на транспортных кейсах и ящиках, крышках распределительных шкафов и корпусах промышленного оборудования. Профилированный хват делает её предпочтительным выбором там, где важен удобный захват при регулярном открывании под нагрузкой.
| Диаметр, мм. | 5 |
|---|---|
| Длина, мм | 90 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 55 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Высота, мм | 51 |
| Монтажное расстояние, мм | 60, 74 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Сталь |
| Покрытие | Хром |
| Серия | GZ-606 |
| Есть таблица | |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
