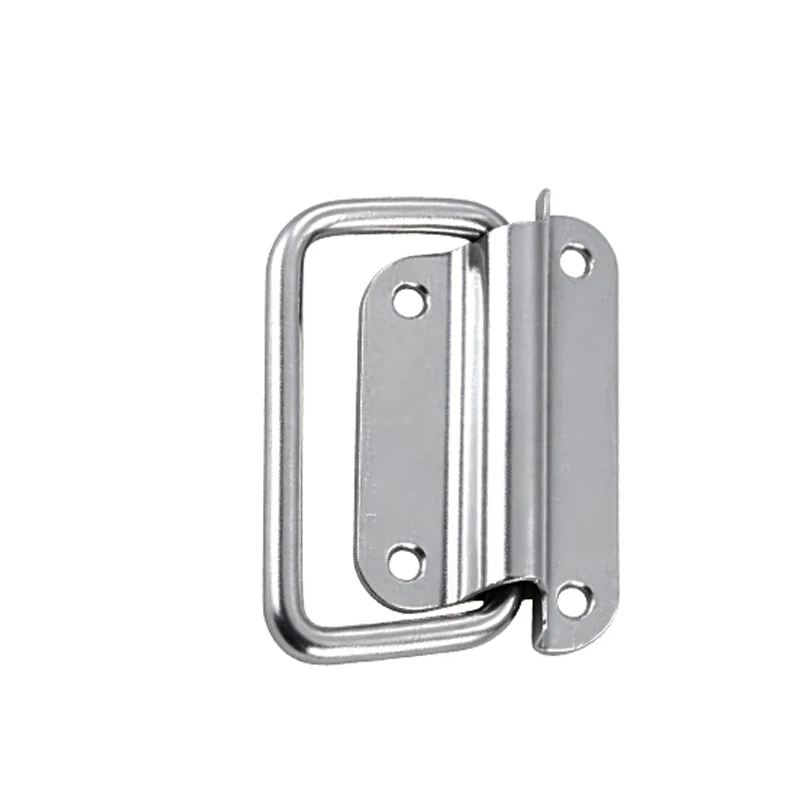

GZ-LS-604 Складная ручка-скоба на монтажной пластине
Усиленная складная ручка-скоба GZ-LS-604 на монтажной пластине, рассчитана на нагрузку до 100 кг. Дужка диаметром Ø6 мм в сложенном положении утапливается в пластину, не создавая выступов. Стальное исполнение с широким выбором защитных покрытий.
Модель отличается увеличенными габаритами относительно младших моделей серии: длина пластины 75 мм, ширина 44 мм — что обеспечивает повышенную надёжность захвата и устойчивость при монтаже на тяжёлых панелях и крышках.
400 руб.
Конструкция и материалы
Ручка GZ-LS-604 построена на той же складной механике, что и вся серия: дужка Ø6 мм шарнирно закреплена на пластине и при необходимости убирается заподлицо. Корпус изготовлен из стали с покрытием на выбор — хром, никель, цинк или катафорез — в зависимости от требований к коррозионной стойкости и внешнему виду.
Монтаж и установка
Четыре крепёжных отверстия Ø5 мм расположены с межосевыми расстояниями 58 мм и 44 мм. Габариты пластины: 75×44 мм, высота в сложенном положении — 28 мм, вылет дужки — 40 мм. Сквозное болтовое крепление обеспечивает надёжную фиксацию на панелях любой толщины.
Область применения
Ручка GZ-LS-604 востребована на транспортных кейсах и ящиках с повышенной нагрузкой, в промышленном оборудовании и распределительных шкафах. Увеличенный размер пластины делает её предпочтительным выбором там, где требуется уверенный захват при переноске тяжёлых изделий.
| Диаметр крепежного отверстия, мм | 5 |
|---|---|
| Длина, мм | 75 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 44 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Высота, мм | 28 |
| Монтажное расстояние, мм | 44, 58 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Сталь |
| Покрытие | Катафорез, Никелирование, Хром, Цинк |
| Серия | GZ-604 |
| Есть таблица | |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
