GZ-LS-609 Складная ручка с трубчатым хватом на фигурной пластине
Складная ручка GZ-LS-609 с трубчатым хватом Ø8 мм на фигурной монтажной пластине. Нагрузка до 200 кг, три исполнения: сталь с никелированием, нержавеющая сталь SUS201 и SUS304 с вибрационной полировкой.
300 руб.
Конструкция и материалы

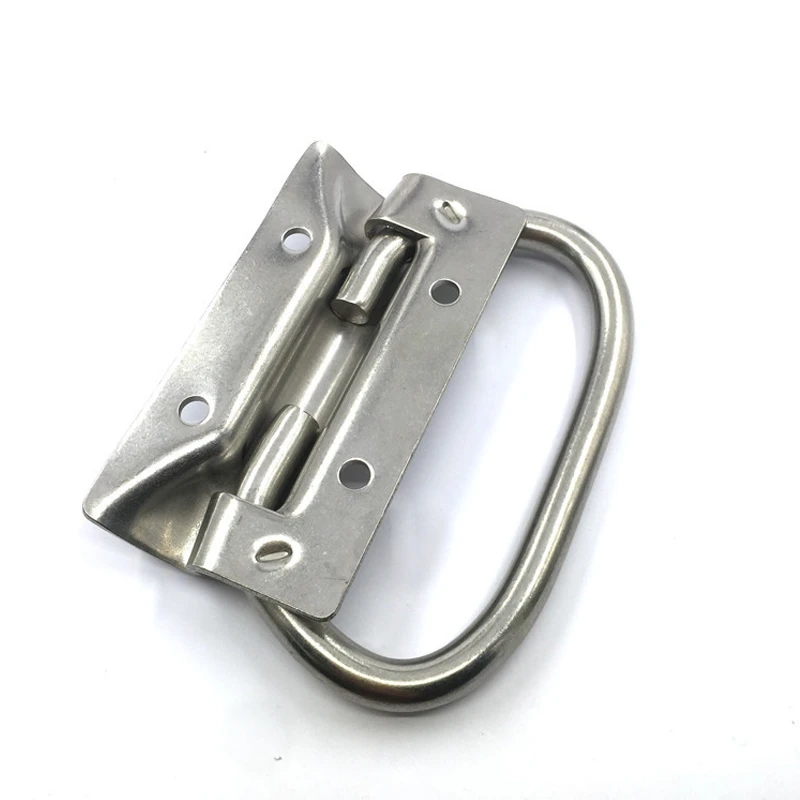

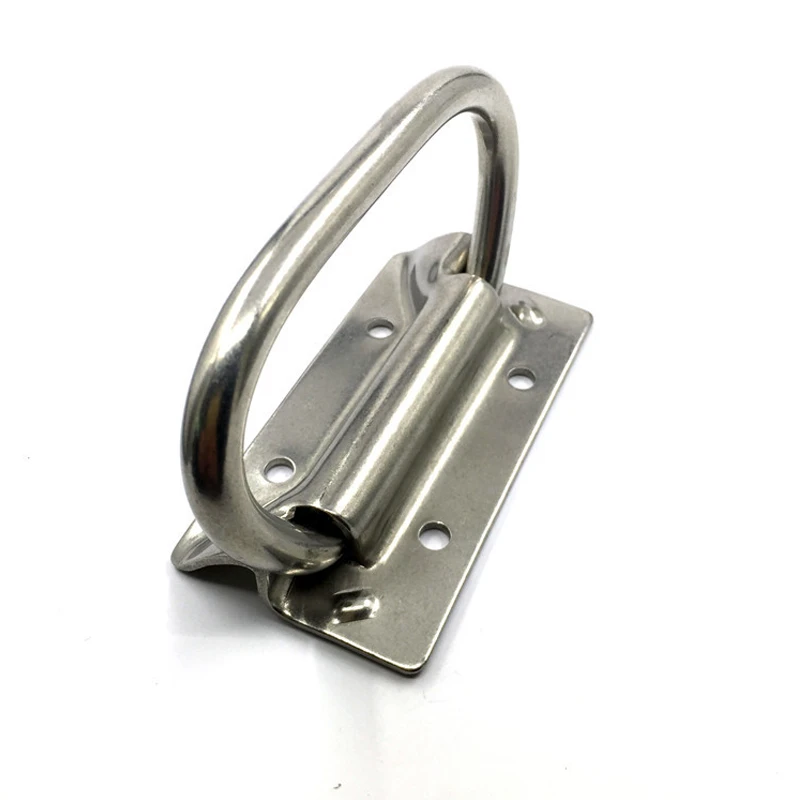

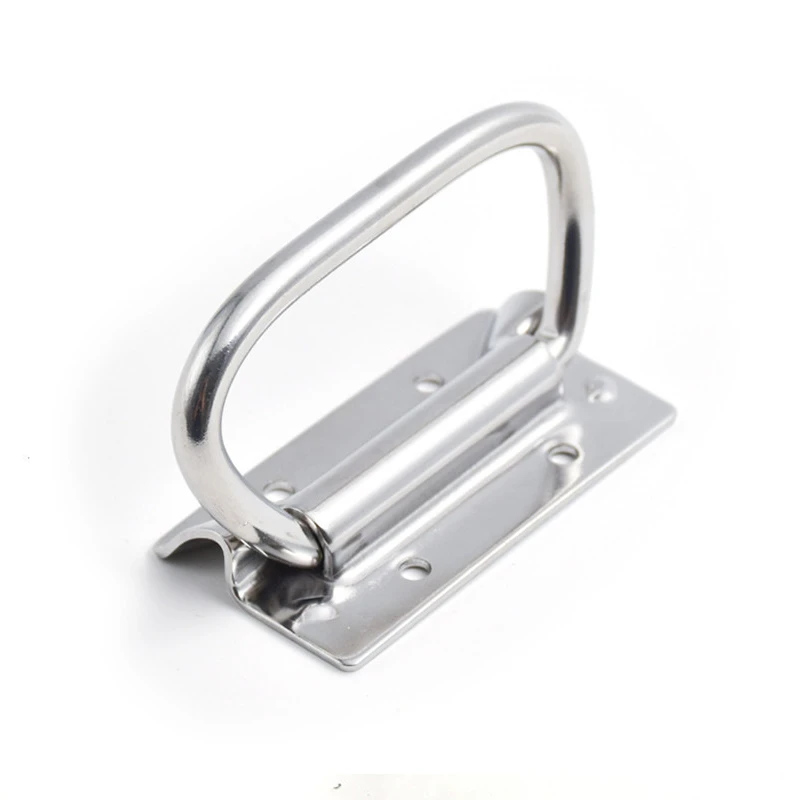

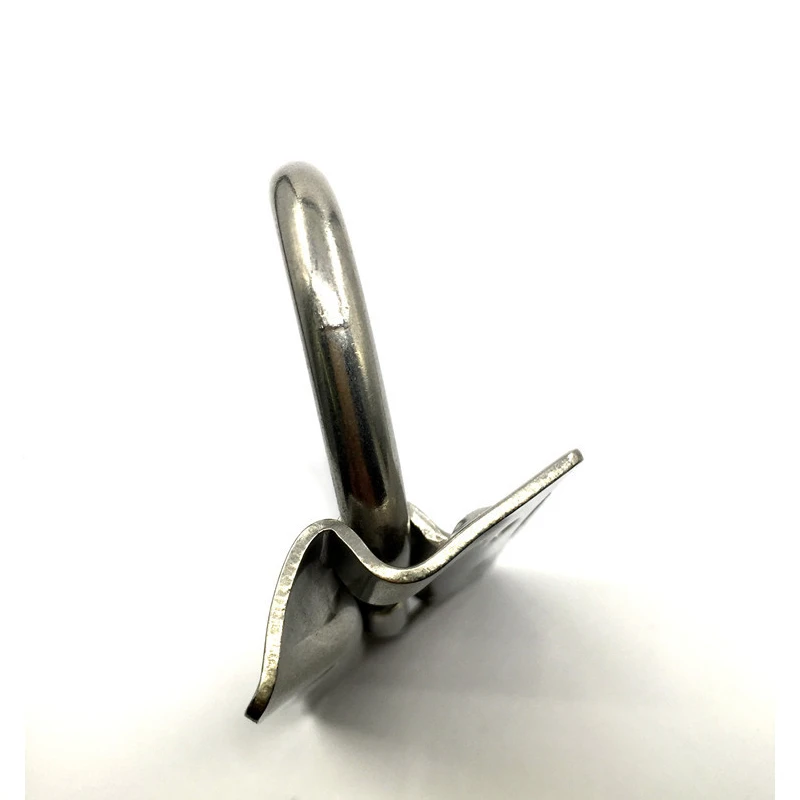

Ручка GZ-LS-609 построена на базе фигурной монтажной пластины с профилированными краями и трубчатым хватом диаметром Ø8 мм. В нерабочем положении хват складывается в выемку пластины и не выступает за её плоскость. Три исполнения по материалу: сталь с никелированием, нержавеющая сталь SUS201 и SUS304 с вибрационной полировкой — обеспечивают широкий выбор под конкретные условия эксплуатации.
Монтаж и установка
Четыре крепёжных отверстия Ø5 мм расположены с межосевым расстоянием 39 мм. Габариты пластины: 86×47 мм, толщина — 2 мм. Сквозное болтовое крепление надёжно фиксирует ручку на панели при нагрузке до 200 кг.
Область применения
Ручка GZ-LS-609 востребована на промышленных кейсах и ящиках, крышках распределительных шкафов и корпусах оборудования. Исполнение из SUS304 рекомендуется для эксплуатации в условиях повышенной влажности и воздействия агрессивных сред.
| Диаметр крепежного отверстия, мм | 5 |
|---|---|
| Диаметр, мм. | 8 |
| Длина, мм | 86 |
| Макс. нагрузка, кг | 200 |
| Ширина, мм | 47 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Монтажное расстояние, мм | 39 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Вибрационная полировка, Никелирование |
| Серия | GZ-609 |
| Есть таблица | |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
