GZ-LS-631 Складная ручка с пластиковой накладкой на монтажной пластине
Складная ручка GZ-LS-631 с цилиндрической пластиковой накладкой Ø16 мм и хватом из стали Ø6 мм. Нагрузка до 100 кг, три варианта покрытия: хром, чёрный, синий цинк. Монтажная пластина с шестью крепёжными отверстиями обеспечивает надёжную фиксацию при высоких нагрузках.
Увеличенная по сравнению с младшими моделями серии площадь пластины и шесть точек крепления делают ручку подходящей для тяжёлых крышек и панелей с интенсивным режимом эксплуатации.
500 руб.
Конструкция и материалы

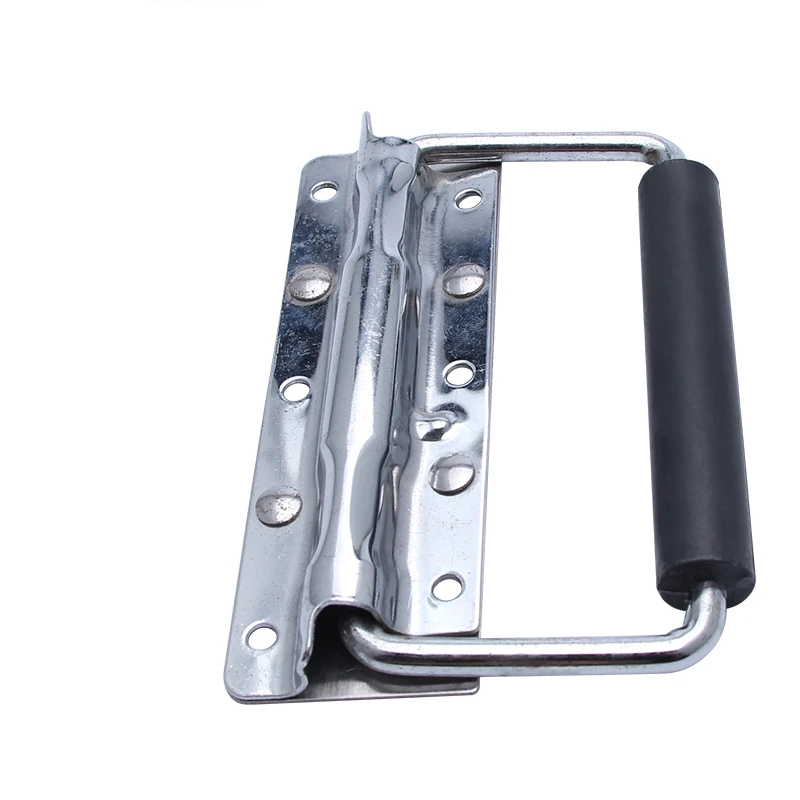

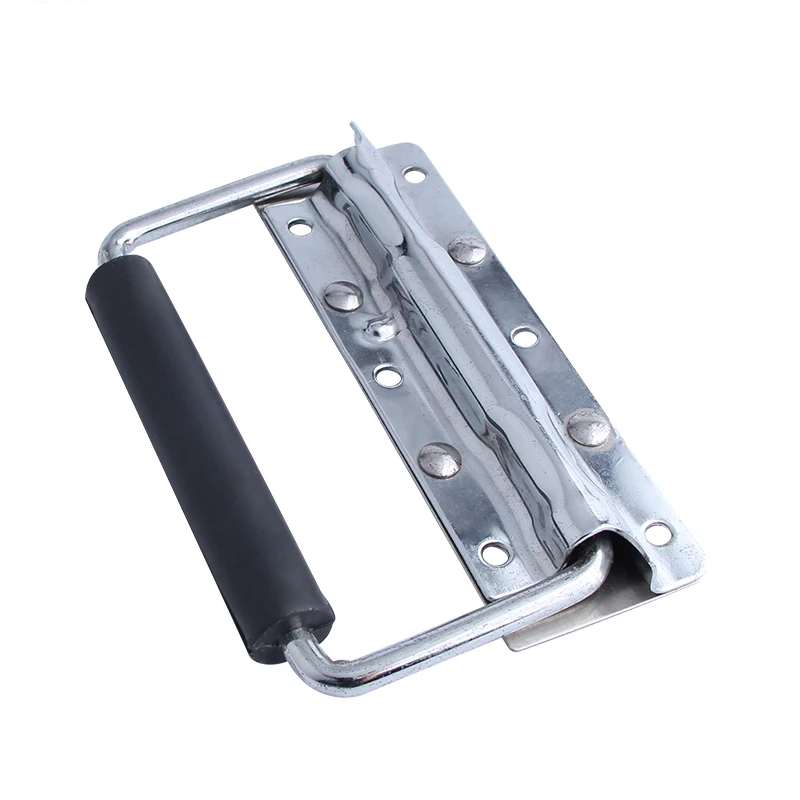

GZ-LS-631 выполнена на прямоугольной монтажной пластине с шестью крепёжными отверстиями. Хват диаметром Ø6 мм оснащён цилиндрической накладкой из полипропилена диаметром Ø16 мм — она обеспечивает комфортный захват и не скользит в руке. Три варианта покрытия: хром, порошковая окраска (чёрный) и синий цинк — позволяют подобрать исполнение под конкретные условия и эстетику изделия.
Монтаж и установка

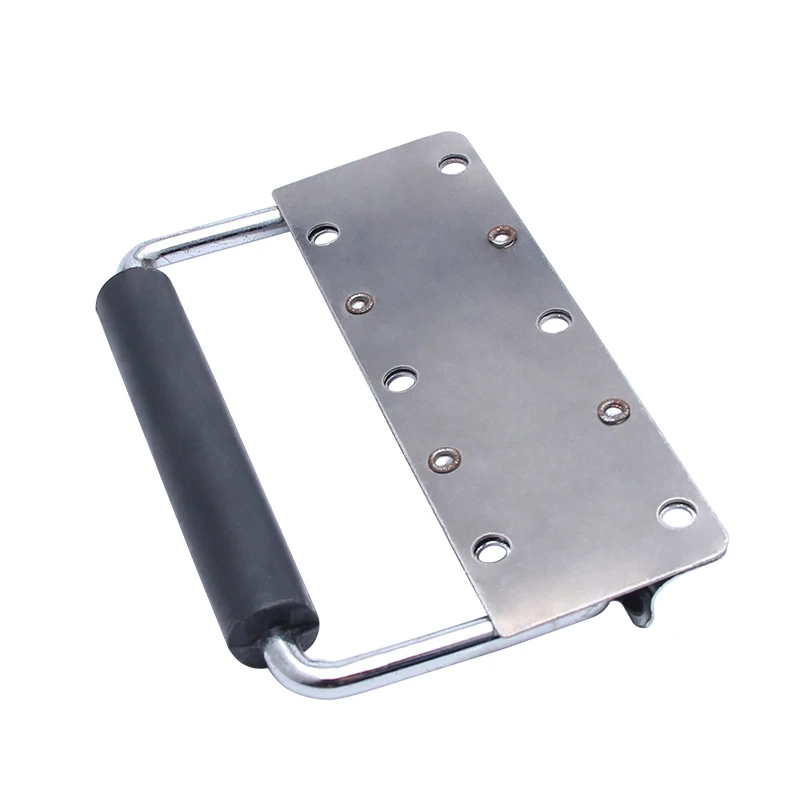

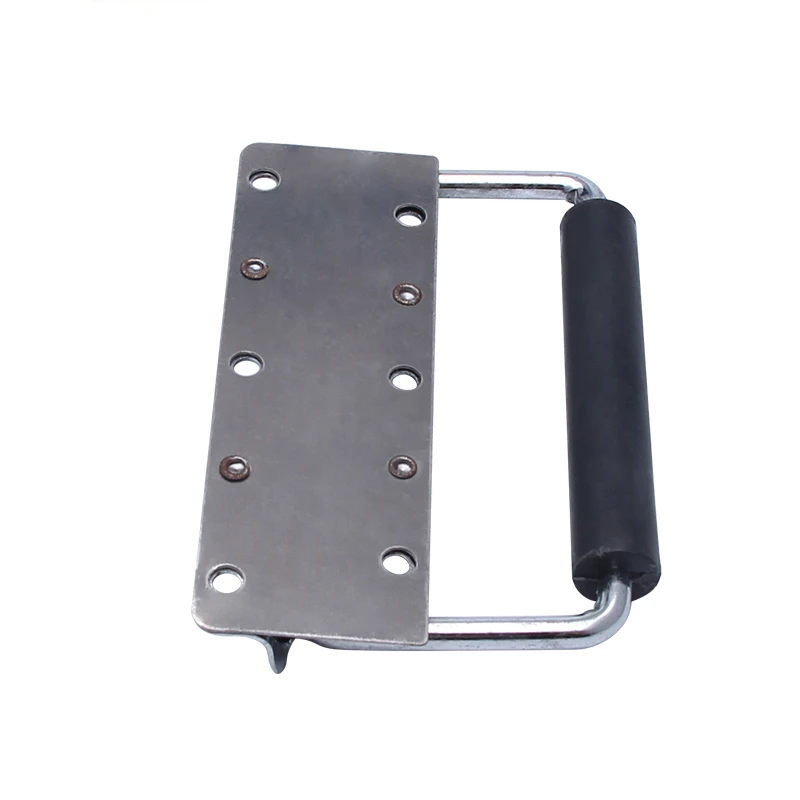

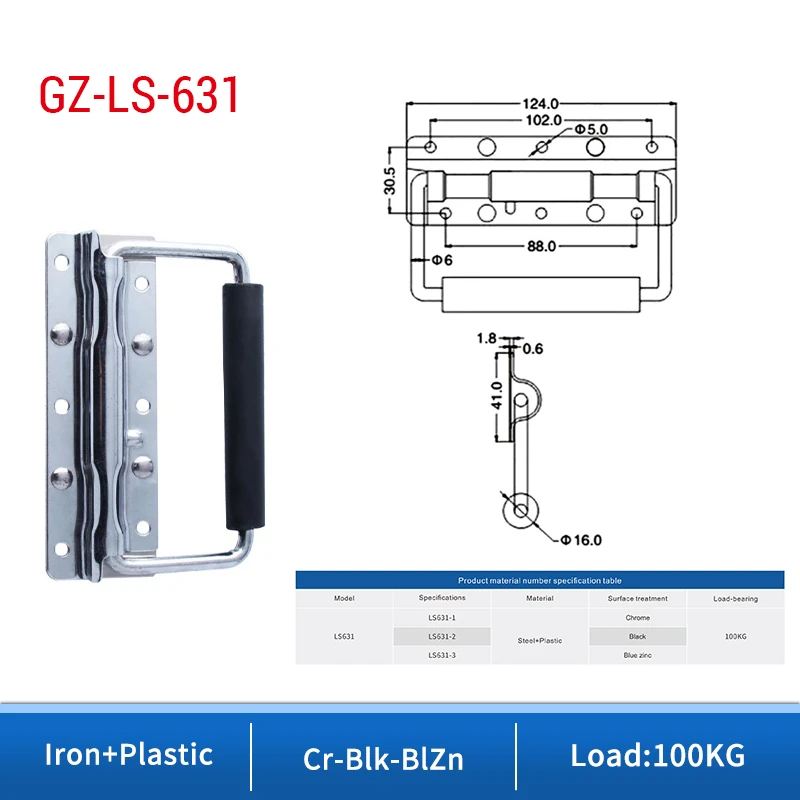

Пластина габаритами 124×30.5 мм крепится шестью болтами через отверстия Ø5 мм. Межосевые расстояния: 102 мм по горизонтали и 88 мм по вертикали. Толщина пластины — 1.8 мм, зазор под хват — 0.6 мм, вылет хвата в рабочем положении — 41 мм. Конструкция без пружины — хват фиксируется вручную.
Область применения
Ручка GZ-LS-631 применяется на тяжёлых транспортных кейсах и ящиках, промышленном и концертном оборудовании, распределительных шкафах. Шесть точек крепления и нагрузка 100 кг делают её надёжным решением там, где стандартных четырёх отверстий недостаточно.
| Диаметр крепежного отверстия, мм | 5 |
|---|---|
| Диаметр, мм. | 6 |
| Длина, мм | 124 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 30.5 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Диаметр облицовки ручки, мм | 16 |
| Монтажное расстояние, мм | 102, 88 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый, Черный |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Полипропилен, Сталь |
| Покрытие | Порошковая окраска, Синий цинк, Хром |
| Серия | GZ-631 |
| Есть таблица | |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
