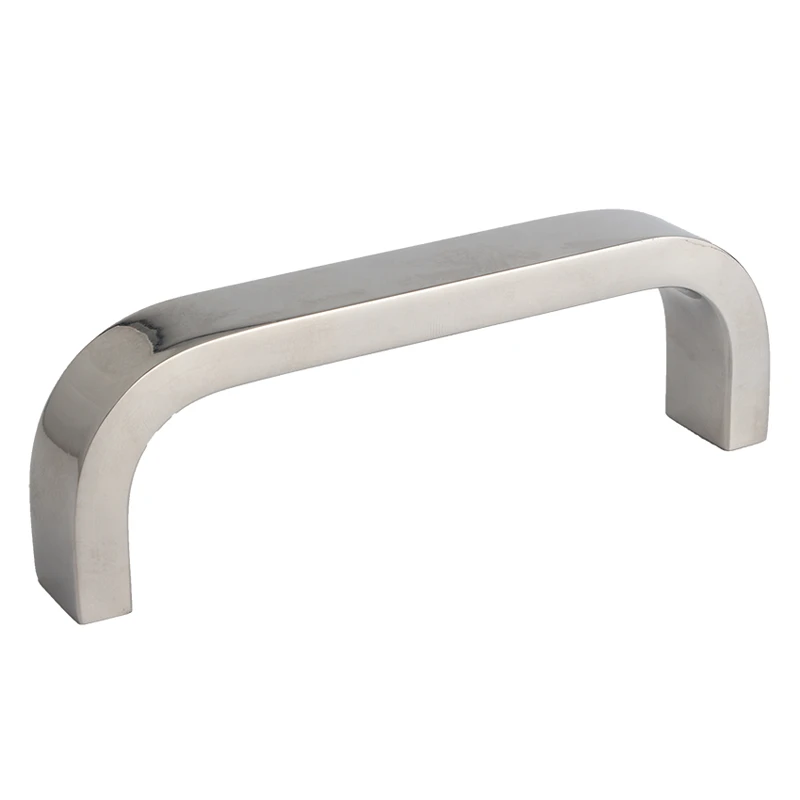

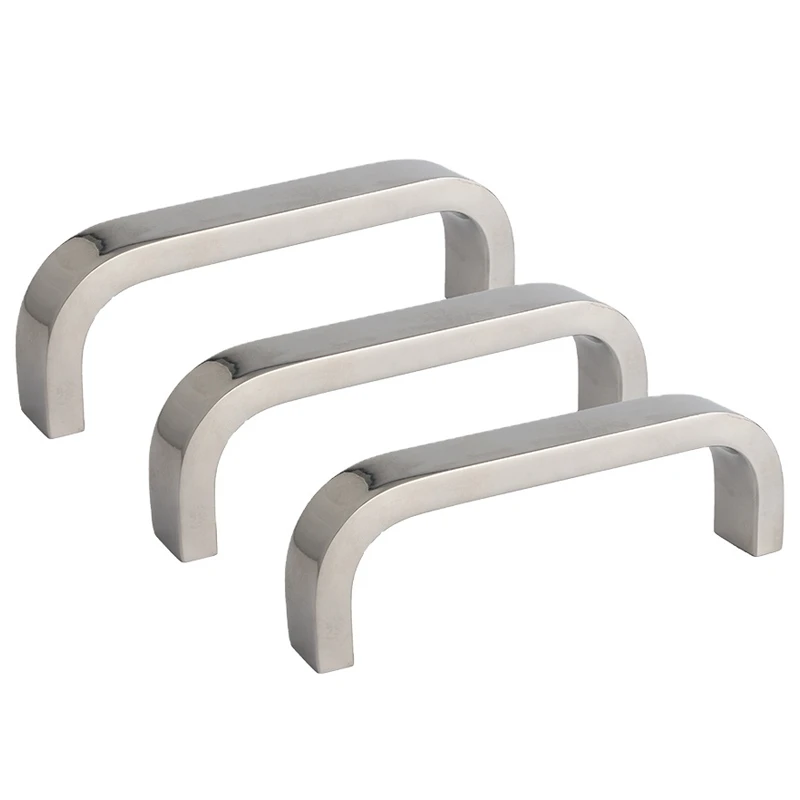

Ручка LS-517 алюминиевая U-образная высокая нагрузка
Прочная U-образная ручка LS-517 из алюминия с высокими нагрузочными характеристиками для промышленных шкафов и тяжелых дверей. Прямоугольное сечение прутка 12×8–20×10 мм, межцентровое 80–350 мм. Доступные отделки: OX (анодирование), SB (пескоструйная), BP (порошковая покраска). Втулочное крепление, болтовой монтаж с внутренней стороны.
| Размер резьбы | m5, m6 |
|---|---|
| Монтажное расстояние, мм | 100, 112, 125, 128, 150, 160, 200, 250, 350, 80 |
| Материал | Алюминий, Нержавеющая сталь, Сталь |
Особенности
| Тип крепления | Втулочное |
|---|---|
| Тип монтажа | Болтовой внутренний |
| Тип конструкции | Цельная (монолитная) |
| Артикул |
L
Все
80
100
125
160
200
250
112
128
150
350
|
H
Все
40
30
45
|
m
Все
m5
m6
|
h
Все
13
10
|
A
Все
12
14
20
|
B
Все
8
10
|
E
Все
6
7
|
Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|---|
| LS-517-80-40 | 80 | 40 | m5 | 13 | — | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-100-40 | 100 | 40 | m5 | 13 | 12 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-125-40 | 125 | 40 | m5 | 13 | 12 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-160-40 | 160 | 40 | m5 | 13 | 12 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-200-40 | 200 | 40 | m5 | 13 | 12 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-250-40 | 250 | 40 | m5 | 13 | 12 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-80-30 | 80 | 30 | m5 | 10 | 14 | 8 | 6 | 200 руб. | 10 шт. | |
| LS-517-112-45 | 112 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. | |
| LS-517-128-45 | 128 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. | |
| LS-517-150-45 | 150 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. | |
| LS-517-200-45 | 200 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. | |
| LS-517-250-45 | 250 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. | |
| LS-517-350-45 | 350 | 45 | m6 | 10 | 20 | 10 | 7 | 200 руб. | 10 шт. |
| Диаметр крепежного отверстия, мм | 6, 7 |
|---|---|
| Длина резьбы, мм | 10, 13 |
| Размер резьбы | m5, m6 |
| Высота, мм | 30, 40, 45 |
| Длина овала / прямоугольника, мм | 12, 14, 20 |
| Монтажное расстояние, мм | 100, 112, 125, 128, 150, 160, 200, 250, 350, 80 |
| Ширина овала / прямоугольника, мм | 10, 8 |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Алюминий, Нержавеющая сталь, Сталь |
| Покрытие | Анодирование, Зеркальная полировка, Матирование, Никель, Полировка, Порошковая окраска, Хром |
| Серия | GZ-517 |
Высокая несущая способность
Ручка LS-517 специально разработана для эксплуатации в условиях высоких механических нагрузок. Усиленное прямоугольное сечение прутка (от 12×8 до 20×10 мм) и качественный алюминиевый сплав обеспечивают жесткость и долговечность даже при интенсивном использовании на тяжелых дверях и панелях.
Варианты отделки на любой вкус
Доступны три типа покрытия — OX (анодирование для естественной защиты), SB (пескоструйная обработка для матовой текстуры) и BP (порошковая покраска для цветных решений). Серебристый цвет в базе, возможны индивидуальные варианты окраски под заказ.
Универсальность и удобство монтажа
Широкий диапазон межцентровых расстояний (80–350 мм) позволяет подобрать ручку под любую конструкцию. Втулочное крепление с болтовым монтажом с внутренней стороны панели обеспечивает скрытый крепеж и аккуратный внешний вид.
