Ручка LS-523 V-образная алюминиевая
V-образная ручка LS-523 из алюминия с овальным сечением прутка 19×12–26×17 мм. Межцентровое 90–130 мм, высота 41–57 мм. Сквозные отверстия под перпендикулярный болтовой крепеж. Для шкафов, дверей и промышленного оборудования.
| Монтажное расстояние, мм | 130, 90, 93.5 |
|---|---|
| Материал | Алюминий |
Особенности
| Тип крепления | Сквозное |
|---|---|
| Тип монтажа | Болтовой сквозной |
| Тип конструкции | Цельная (монолитная) |

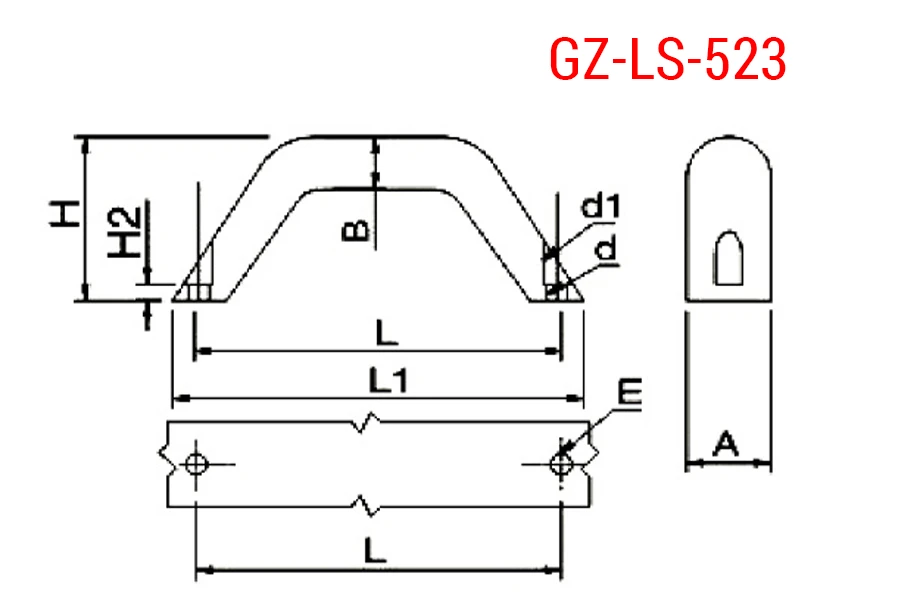

| Артикул |
L
Все
90
93.5
130
|
H
Все
41
44
57
|
A
Все
19
20
26
|
B
Все
12
13
17
|
L(1)
Все
107
112
149
|
E
Все
6.3
7.5
9.5
|
Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|
| LS-523AL-90 | 90 | 41 | 19 | 12 | 107 | 6.3 | 250 руб. | 10 шт. | |
| LS-523AL-93.5 | 93.5 | 44 | 20 | 13 | 112 | 7.5 | 250 руб. | 10 шт. | |
| LS-523AL-130 | 130 | 57 | 26 | 17 | 149 | 9.5 | 250 руб. | 10 шт. |
| Диаметр крепежного отверстия, мм | 6.3, 7.5, 9.5 |
|---|---|
| Длина, мм | 107, 112, 149 |
| Высота, мм | 41, 44, 57 |
| Длина овала / прямоугольника, мм | 19, 20, 26 |
| Монтажное расстояние, мм | 130, 90, 93.5 |
| Ширина овала / прямоугольника, мм | 12, 13, 17 |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Алюминий |
| Покрытие | Анодирование, Порошковая окраска |
| Серия | GZ-523 |

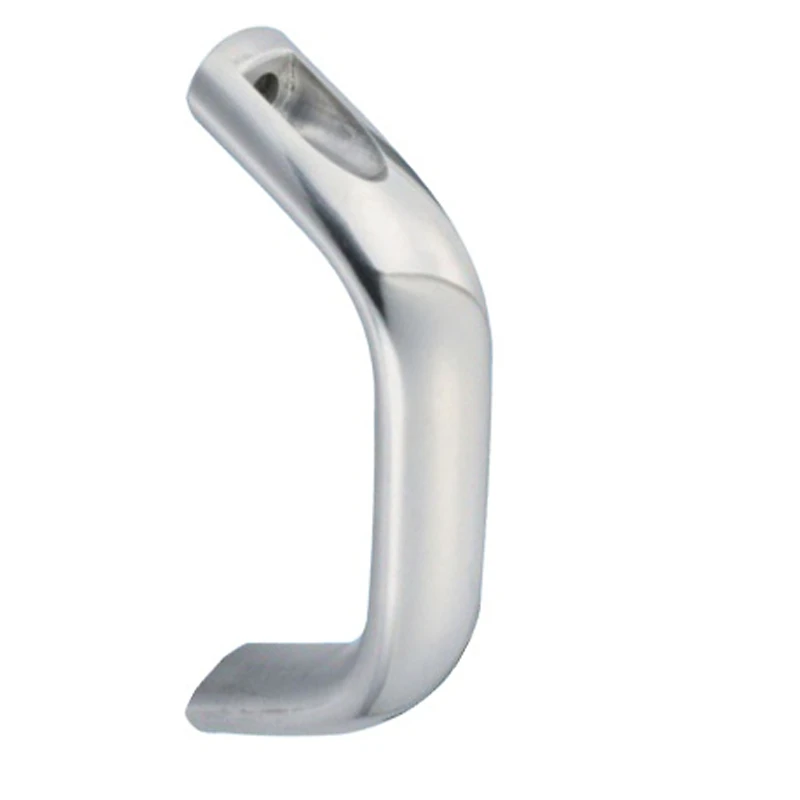

V-образная форма «лодочка»
Ручка LS-523 выполнена в виде трапециевидной конструкции, где плоскости оснований разведены в стороны под углом. Такая форма обеспечивает удобный захват рукой и распределяет нагрузку при открывании тяжелых дверей и ящиков.
Усиленный овальный профиль
Овальное сечение прутка варьируется от 19×12 до 26×17 мм, что гарантирует жесткость и долговечность даже при интенсивной эксплуатации. Алюминиевый сплав обеспечивает легкость и коррозионную стойкость.
Простой перпендикулярный монтаж
По краям ручки расположены сквозные отверстия. Болты вкручиваются в поверхность двери или панели строго под углом 90°, а сама ручка фиксируется под заданным углом за счет формы оснований. Это обеспечивает надежное крепление и эргономичный захват.
