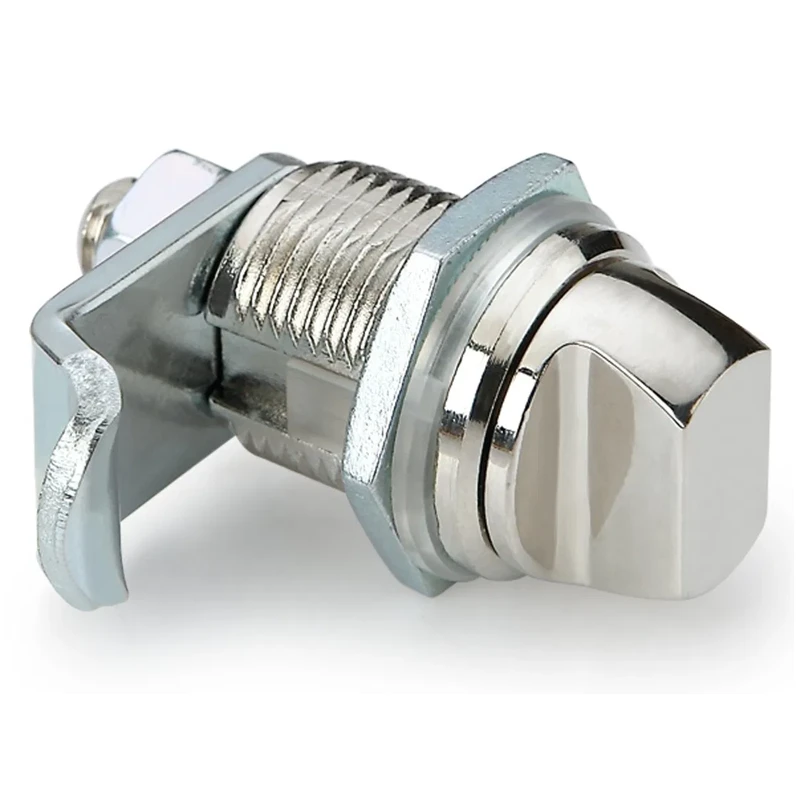

Замок кулачковый MS715-22, глубина 21.5 мм
Кулачковый замок с шестигранным фланцем — нестандартное решение для установки в узкие пазы и профильные рамы, где круглый фланец провернулся бы. Фланец Ø24.5 мм под ключ, монтажное отверстие профильное Ø22 мм. Двойное покрытие: хром + никель с матированием. Применяется в серверных стойках, электрощитах и оборудовании с алюминиевым профильным каркасом.
1 000 руб.
Шестигранный фланец — фиксация без проворота
Главная особенность MS715-22 — шестигранный фланец Ø24.5 мм. В отличие от стандартного круглого фланца, шестигранник надёжно фиксируется в соответствующем вырезе рамы или профиля и исключает проворот корпуса замка при повороте ключа. Это решение широко применяется в алюминиевых профильных каркасах серверных стоек и телеком-шкафов, где точная ориентация замка критична. Корпус из цинкового сплава с двойным покрытием: хром + никель с матированием (jet matte). Аксессуары оцинкованы (соляной туман 24 ч).
Технические характеристики
Фланец шестигранный Ø24.5 мм, монтажное отверстие профильное Ø22 мм в проёме 18.5 мм, глубина посадки GH21.5 мм, высота корпуса H14.5 мм, длина кулачка L32 мм, ширина кулачка 19 мм. Угол поворота 90°. Кулачок прямой.
Применение
Замок востребован в серверных стойках и телеком-шкафах с профильным каркасом, распределительных щитах с алюминиевым корпусом, медицинском и промышленном оборудовании — везде, где стандартный круглый фланец не обеспечивает достаточной стойкости к скручиванию.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-715 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 24.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Шестигранник |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 21.5 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 18.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 32 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
