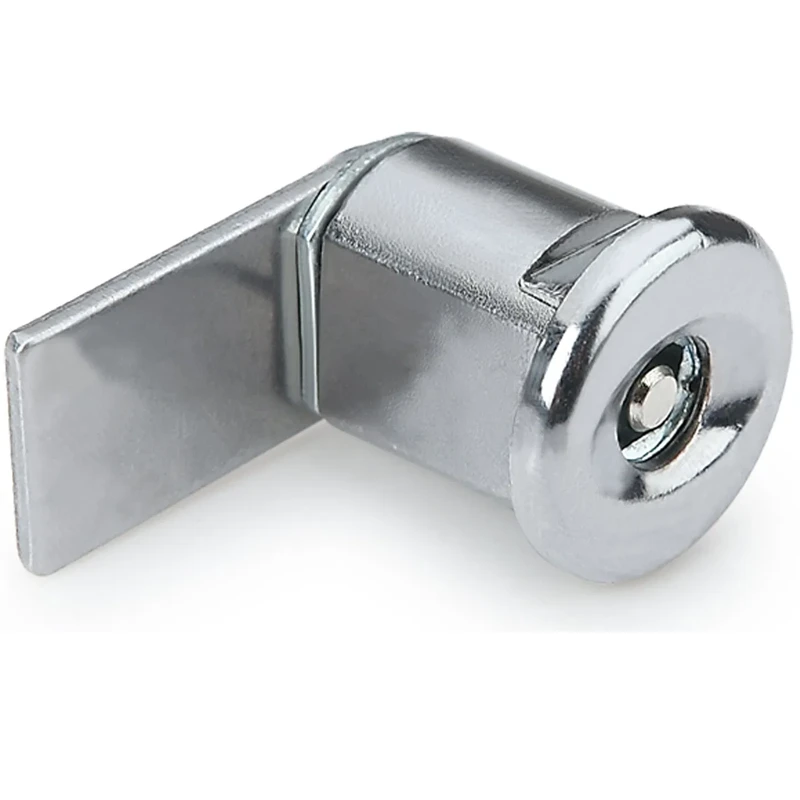

Замок кулачковый MS722Y, глубина 18 мм
Замок со сменной личинкой GK07 и монтажом без гайки — пружинная клипса защёлкивается изнутри за секунды без инструмента. Профильное отверстие и боковые упоры на фланце надёжно блокируют проворот корпуса. Идеален для массовой сборки тонкостенных шкафов и корпусов, где скорость монтажа критична.
1 000 руб.
Монтаж без гайки — пружинная клипса
MS722Y крепится принципиально иначе, чем большинство кулачковых замков. На корпусе нет резьбы — вместо гайки используется пружинная клипса: замок вставляется в отверстие панели и фиксируется автоматически защёлкиванием лапок изнутри. Инструмент не нужен, монтаж занимает секунды. Аналогичный принцип применяется в линейке Essentra Easy Fixing Quarter Turn Locks — это стандартное решение для массовой сборки тонкостенных корпусов (панель 1–3 мм).

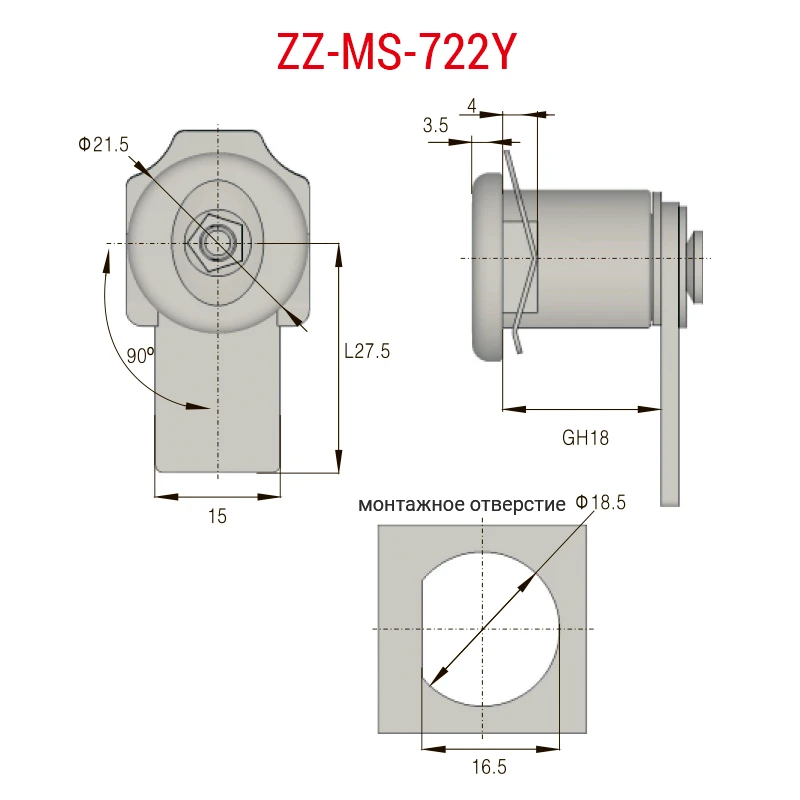

Профильное отверстие и антиротационный фланец
Монтажное отверстие Ø18.5 мм имеет профильную форму с двумя плоскими срезами. Без резьбовой гайки корпус мог бы проворачиваться при повороте личинки — профильное отверстие в сочетании с соответствующей формой корпуса полностью исключает это. Дополнительно — два боковых «ушка» на фланце Ø21.5 мм упираются в края выреза и дублируют антиротационную защиту. Глубина посадки GH18 мм, толщина фланца 3.5 мм.
Сменная личинка GK07 и применение
Замок оснащён сменной личинкой GK07 со штифтовым ключом — обеспечивает контролируемый доступ с возможностью замены личинки без демонтажа замка. Применяется в распределительных шкафах, серверных стойках и промышленном оборудовании, где важны быстрый монтаж и управляемый доступ.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-722 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 21.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Профильная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 27.5 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK07 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Изогнутый кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
