Замок компрессионный MS816-30, глубина 30 мм
Компрессионный кулачковый замок со сменными личинками GK01, GK03, GK68 и телескопическим кулачком с ходом 7 мм. Для шкафов с толстыми дверями и глубокими рамами — при закрытии дверь дожимается на 7 мм, обеспечивая плотный прижим и герметизацию. Поддерживает левое и правое открывание. В комплекте ответная планка и монтажная пластина.
1 000 руб.
Компрессия 7 мм и длинный кулачок для глубоких шкафов
MS816-30 — компрессионный замок серии MS816 с глубиной посадки GH30 мм и кулачком длиной 50 мм. Телескопический кулачок при повороте на 90° дожимает дверь на 7 мм к раме. Это позволяет работать с более толстыми уплотнителями и обеспечивает стабильную герметизацию даже при износе прокладки. Замок поддерживает как левое, так и правое открывание двери.
Сменные личинки и комплектация

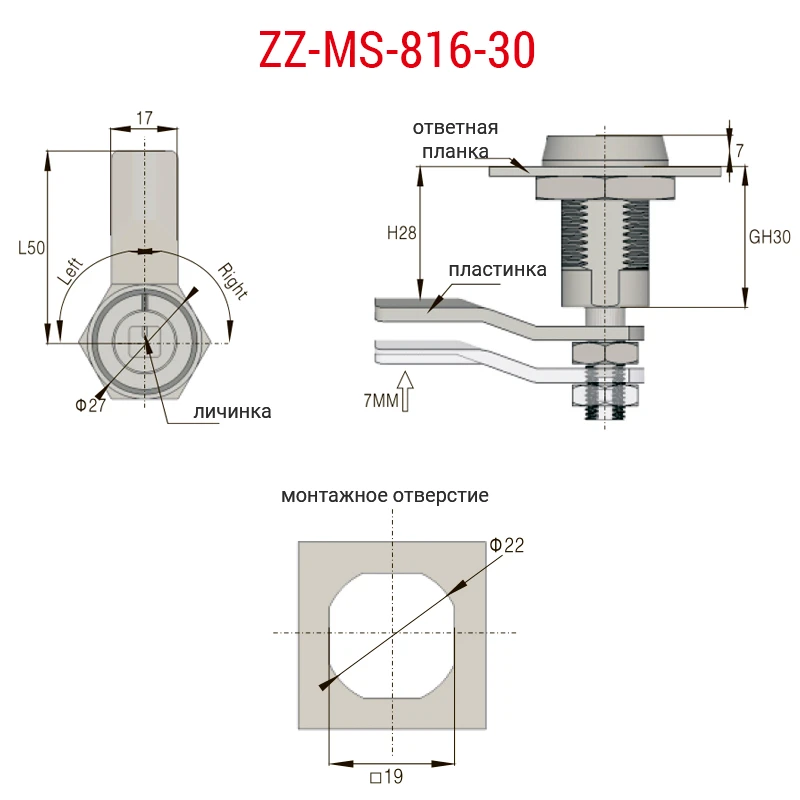

Три варианта личинок на выбор: GK01, GK03, GK68 — разные профили для разных систем доступа. Личинка заменяется без демонтажа корпуса. В комплекте: ответная планка, крепящаяся на раме шкафа и принимающая кулачок при закрытии, монтажная пластина для регулировки захвата. Фланец Ø27 мм, монтажное отверстие профильное Ø22 мм, проём □19 мм, высота корпуса H28 мм.
Применение
Крупные распределительные шкафы и щиты с уплотнением, промышленное оборудование с вибрационными нагрузками, серверные стойки с глубокими дверными рамами — там, где стандартный кулачок не обеспечивает достаточного прижима.
| Цвет | Серебристый |
|---|---|
| Материал | Нержавеющая сталь, Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-816 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 27 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 30 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 50 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 7 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK01, GK03, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
