Замок компрессионный MS816-40, глубина 40 мм
Компрессионный замок с реверсивным кулачком для левого и правого открывания, глубиной посадки GH40 мм и полной длиной KB55 мм — самый глубокий в серии MS816. Один артикул закрывает оба варианта навески двери. Компрессия 7 мм, сменные личинки GK01, GK48, GK68. Для шкафов с очень толстыми дверями и глубокими рамами.
1 000 руб.
Реверсивный кулачок: левое и правое открывание
Треугольный кулачок MS816-40 симметричен по форме: замок устанавливается без переналадки как для левостороннего, так и для правостороннего открывания двери. Это ключевое преимущество для монтажников и складской логистики — один артикул закрывает оба варианта навески. Аналогичное решение используется в Essentra серии «suitable for left and right hand applications».

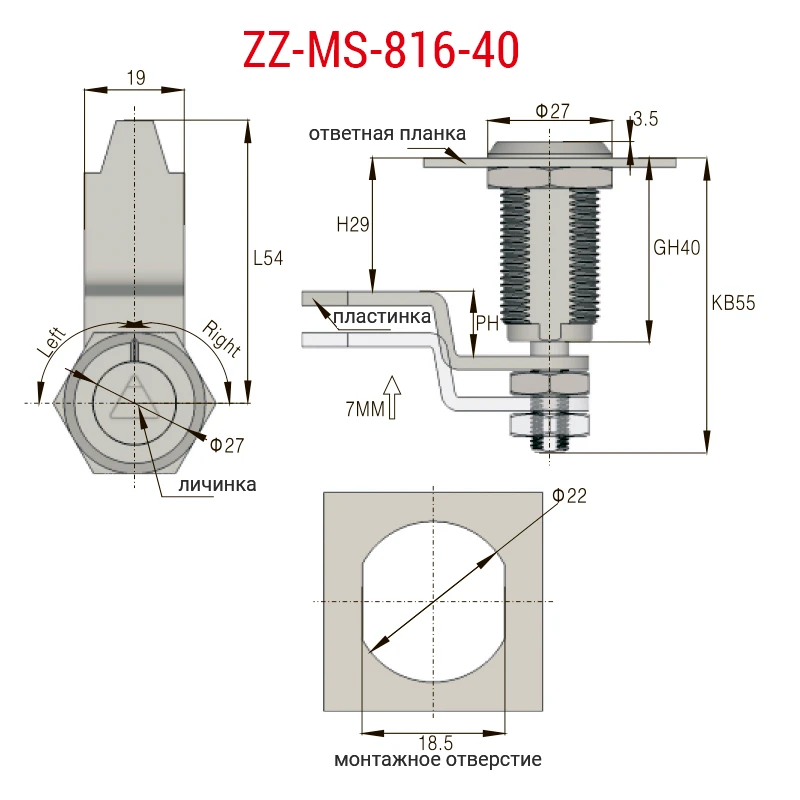

GH40 и KB55 — максимальная глубина серии
Глубина посадки GH40 мм и полная рабочая длина KB55 мм делают MS816-40 самым глубоким замком серии. Такой запас необходим для шкафов с толстыми дверями, двойными стенками или глубокими профильными рамами — туда, где MS816-30 или MS816-33 уже не достают до рамы. Компрессионный кулачок дожимает дверь на 7 мм снизу вверх. В комплекте: ответная планка, монтажная пластина и пружинная пластина (PH).
Применение
Крупные силовые распределительные шкафы с толстыми дверями, промышленное оборудование с двойными стенками и уплотнением, транспортные шкафы и кейсы — везде, где глубина рамы превышает возможности стандартных компрессионных замков.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
| Серия | MS-816 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 27 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Шестигранник |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 40 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 18.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 54 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK01, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Смещённый кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
