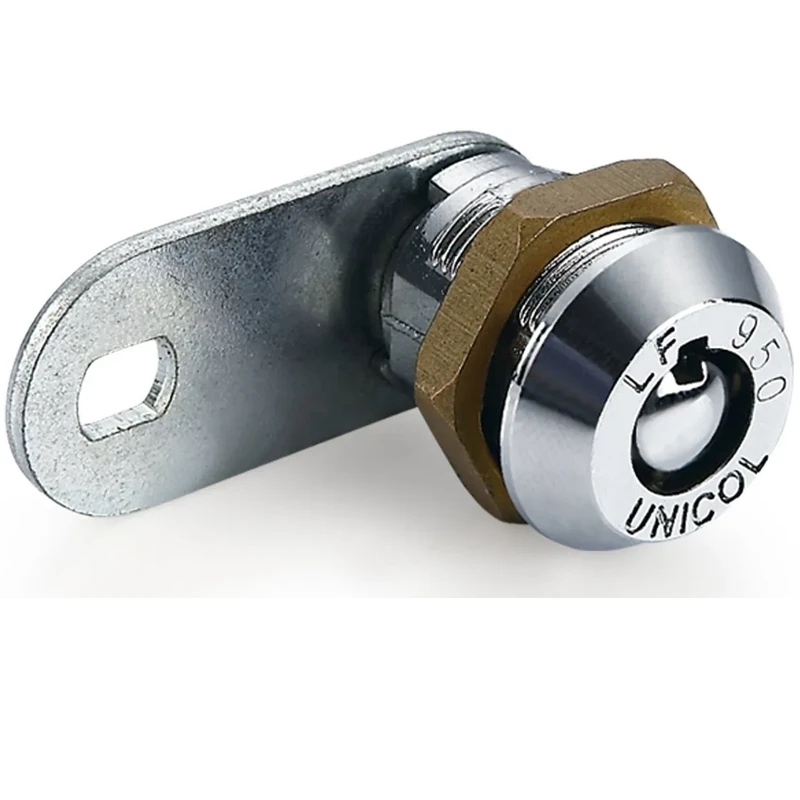

Замок кулачковый M19-18Z для электрошкафов, глубина 18 мм
Кулачковый замок серии M19 с увеличенным фланцем Ø22 мм и утолщённой шайбой 5.5 мм. Трубчатый ключ FK01, глубина посадки 18 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Прямой кулачок 34 мм, поворот вправо 90°. Шайба обеспечивает надёжное прилегание к панели.
1 000 руб.
Конструкция и материалы
Серия M19 отличается от M18 увеличенным диаметром монтажного отверстия — Ø19 мм вместо Ø18 мм. Модель 18Z дополнена опорной шайбой толщиной 5.5 мм под фланцем, что улучшает прилегание и распределение нагрузки. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°.
Монтаж и установка

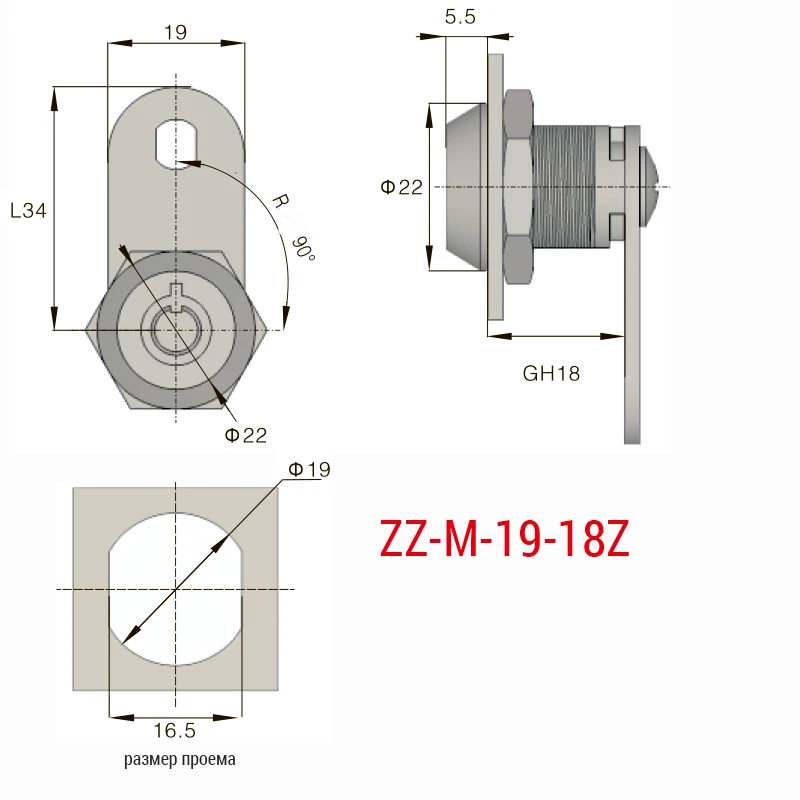

Фланец Ø22 мм, опорная шайба 5.5 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 18 мм. Длина кулачка 34 мм. Увеличенная шайба компенсирует неплоскостность панели и снижает риск люфта после монтажа.
Область применения
Замок M19-18Z ориентирован на оборудование, где стандартное отверстие Ø19 мм является нормой: часть европейских корпусов щитового оборудования, медицинские тележки, холодильные шкафы. Шайба под фланцем востребована при монтаже в окрашенные или порошково-покрытые панели.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Медицинское оборудование, Распределительные шкафы и щиты, Холодильное оборудование |
| Серия | 19-18Z |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
