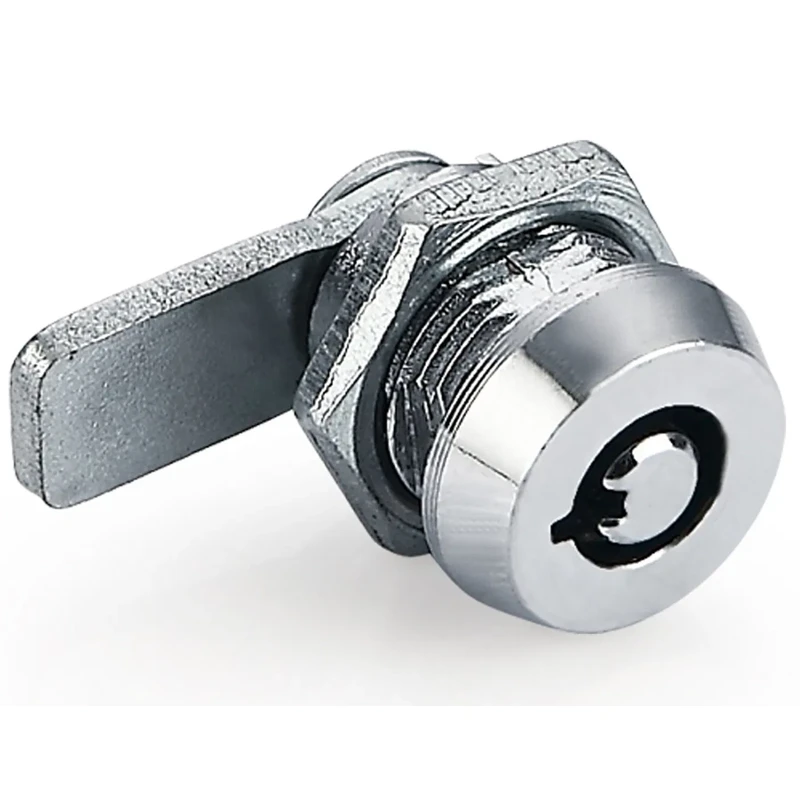

Замок кулачковый M12-10 для электрошкафов, глубина 10 мм
Кулачковый замок под инструмент FK03 (квадрат). Корпус из цинкового сплава, хром. Диаметр фланца 15 мм, глубина посадки 10 мм. Монтажное отверстие круглое Ø12 мм, проём 10.7 мм. Кулачок прямой, длина захвата 16.5 мм, поворот влево и вправо 90°. Для распределительных шкафов и промышленного оборудования.
1 000 руб.
Конструкция и материалы
Корпус замка выполнен из цинкового сплава с хромированием. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Замок открывается инструментом FK03 (квадратный профиль) с поворотом влево или вправо на 90°.
Монтаж и установка

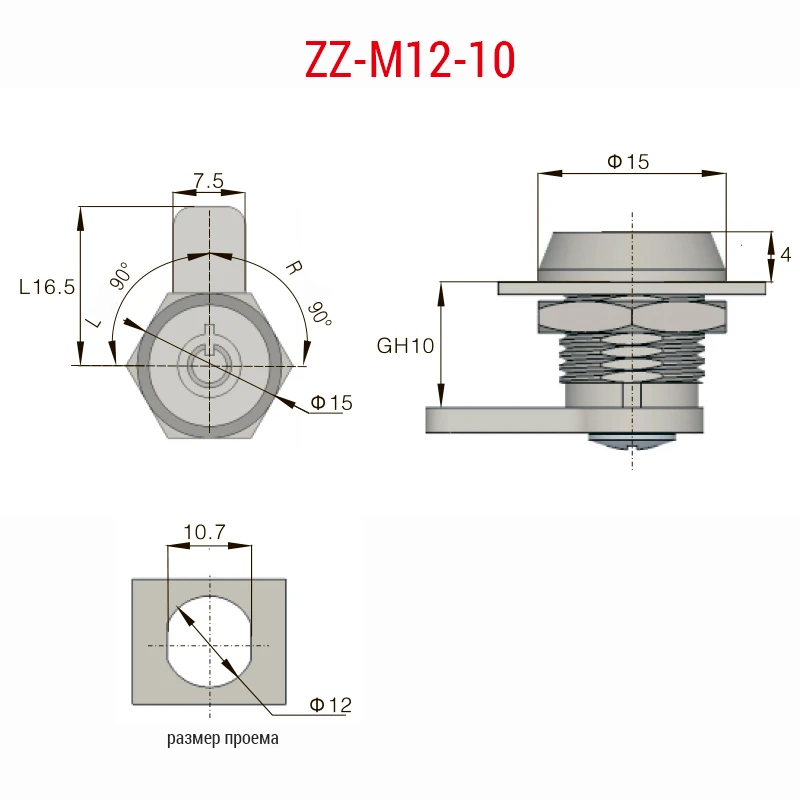

Диаметр фланца 15 мм, толщина фланца 4 мм. Монтажное отверстие профильное: круглое Ø12 мм в квадратном проёме 10.7 мм. Глубина посадки 10 мм. Длина захвата кулачка 16.5 мм.
Область применения
Замок применяется на распределительных шкафах и щитах, промышленном оборудовании и станочных ограждениях. Исполнение под квадратный инструмент ограничивает доступ для неавторизованных лиц.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | M-12 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 15 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 10 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 10.7 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 12 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 16.5 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Квадрат |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK03 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
