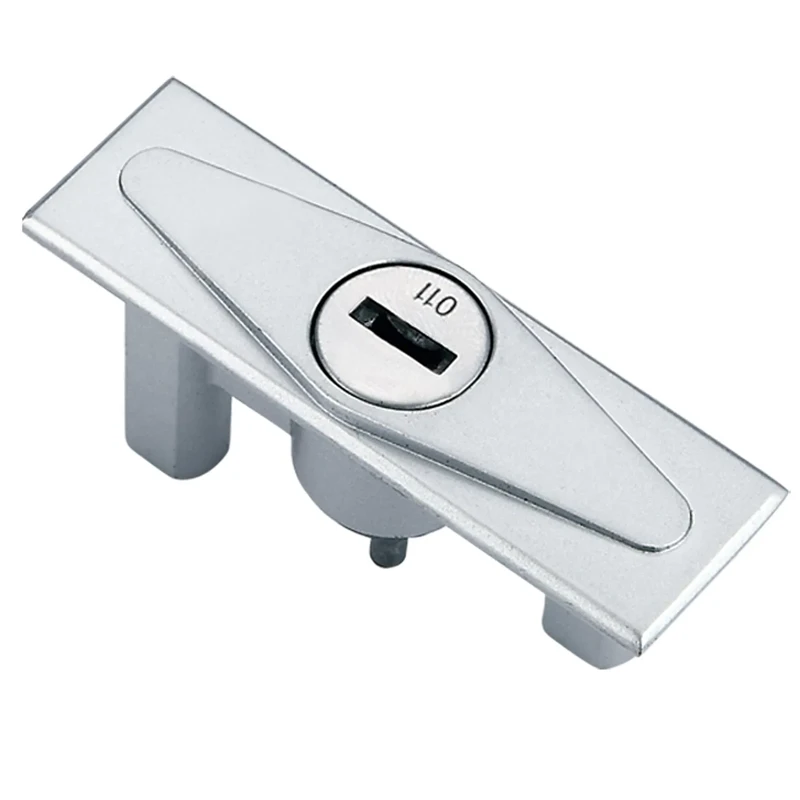

Замок поворотный MS416, глубина 27 мм
Поворотный замок с прямоугольным фланцем 70×22 мм и ключом с волновым пазом SC01. Монтажное отверстие П-образной сложной формы 53×19 мм. Глубина посадки 27 мм, толщина фланца 4.5 мм. Поворот вправо 90°. Крупный фланец со встроенным декоративным элементом — для панелей с эстетическими требованиями.
1 000 руб.
Конструкция и фланец

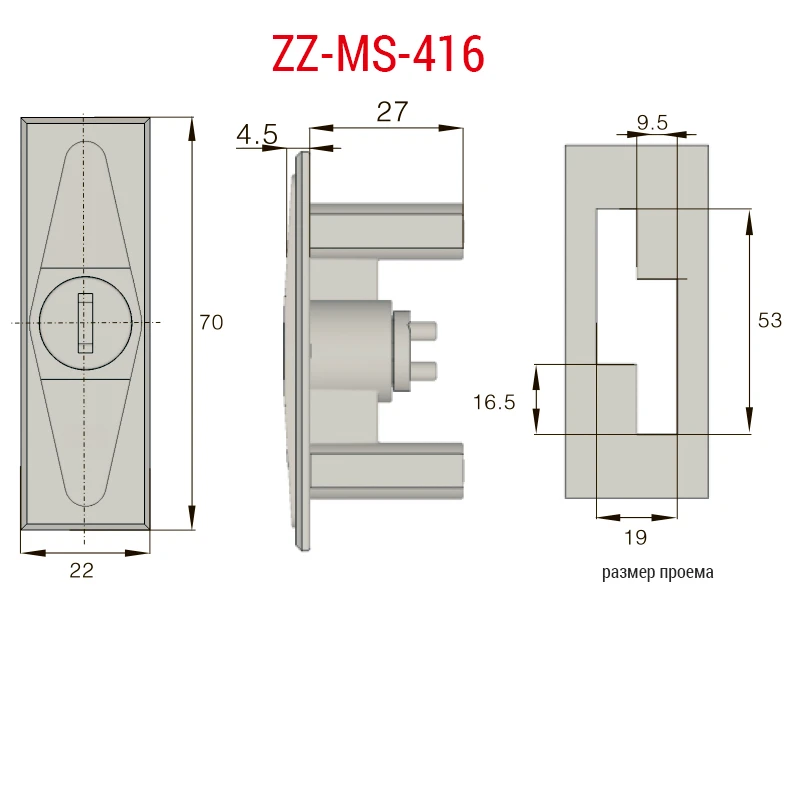

MS416 выделяется крупным прямоугольным фланцем 70×22 мм с обтекаемым дизайном — замок занимает значительную площадь лицевой панели и выполняет декоративную функцию наравне с запорной. Толщина фланца 4.5 мм. Монтажное отверстие П-образной сложной формы размером 53×19 мм — нестандартный профиль предотвращает проворачивание корпуса и обеспечивает точную ориентацию замка на панели. Глубина посадки 27 мм.
Ключ и привод
Ключ с волновым пазом SC01 (snake groove) — волновой профиль канавки обеспечивает высокую защиту от несанкционированного копирования. Поворот вправо 90°. Скважина замка интегрирована в центр фланца и выглядит как дизайнерский элемент, не нарушая общий вид панели.
Область применения
Крупный фланец и сложный профиль отверстия делают MS416 подходящим для щитовых панелей управления, торговых автоматов, игровых автоматов и любого оборудования, где лицевая панель является частью дизайна продукта. Ключ SC01 обеспечивает защиту от случайного доступа.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-416 |
| Есть таблица | |
| Ширина фланца, ммВысота передней панели замка (мм) — для прямоугольных форм | 22 |
| Длина фланца, ммНасколько корпус выступает за панель (мм) | 70 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Прямоугольная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Прямоугольная |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 27 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 53 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19 |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SC01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
