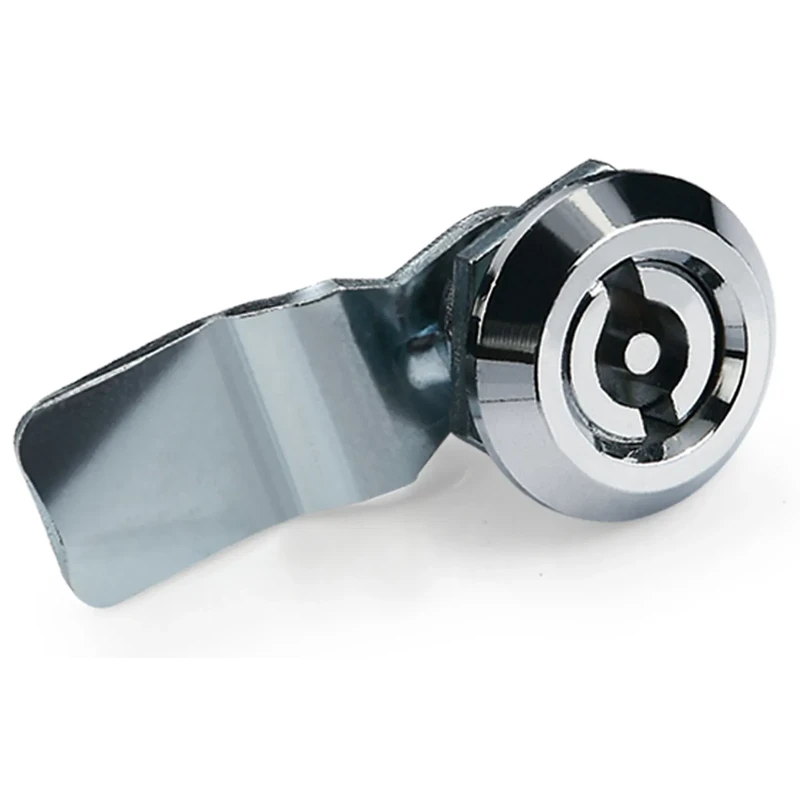

Замок поворотный MS705D, глубина 18 мм
Поворотный замок со сменной личинкой и увеличенным фланцем Ø32 мм. Три варианта личинок: GK03, GK48, GK68. Глубина посадки 18 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в проёме □19.5 мм. Хром + spray moulding. Монтажная пластина в комплекте.
1 000 руб.
Конструкция и отличие от MS705

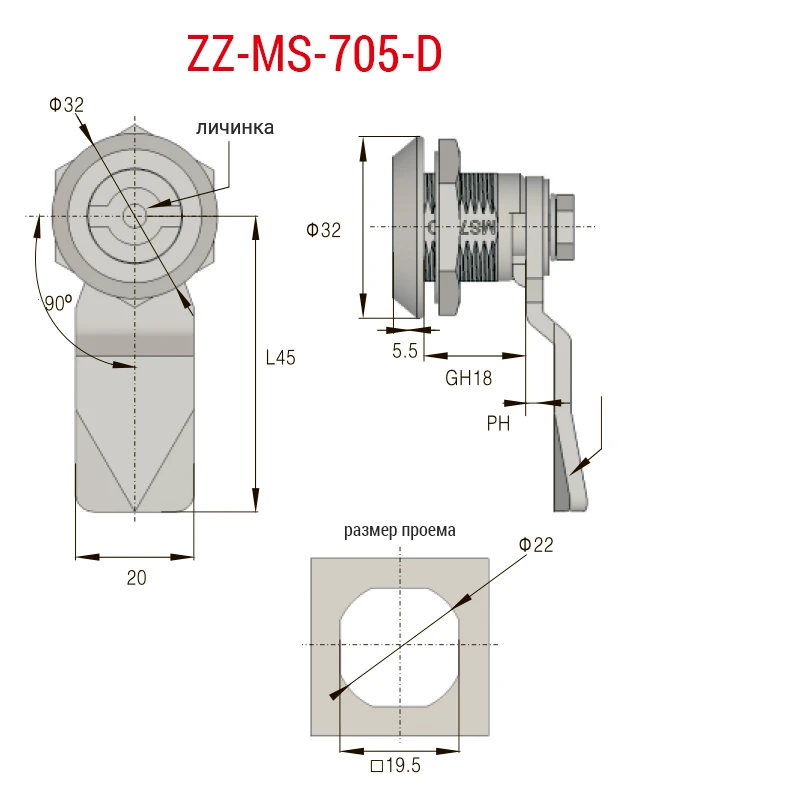

MS705D отличается от базового MS705 одним ключевым параметром: фланец увеличен с Ø28 мм до Ø32 мм. Большая опорная площадь обеспечивает более надёжное прилегание к панели и лучше распределяет нагрузку при интенсивном использовании. Толщина фланца 5.5 мм — также больше чем у MS705 (4 мм). Личинки сменные: GK03 (квадрат), GK48 (треугольник), GK68 (шестигранник). Монтажное отверстие профильное: Ø22 мм в квадратном проёме □19.5 мм. Глубина посадки 18 мм, кулачок прямой 45 мм. Монтажная пластина в комплекте. Покрытие: хром + spray moulding.
Инструмент и привод
Открывается сменным инструментом под профиль установленной личинки: квадрат (GK03), треугольник (GK48) или шестигранник (GK68). Совместимые ключи серии GK. Поворот 90°. Замена личинки без демонтажа замка.
Область применения
Увеличенный фланец Ø32 мм делает MS705D предпочтительным для панелей с высокими нагрузками на фланец: тяжёлые двери промышленных шкафов, уличные распределительные щиты, оборудование с вибрацией. Там где стандартный Ø28 мм даёт недостаточную опору — MS705D решает задачу без перехода на другую серию.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | MS-705 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 32 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
