Замок поворотный MS706B, глубина 18.5 мм

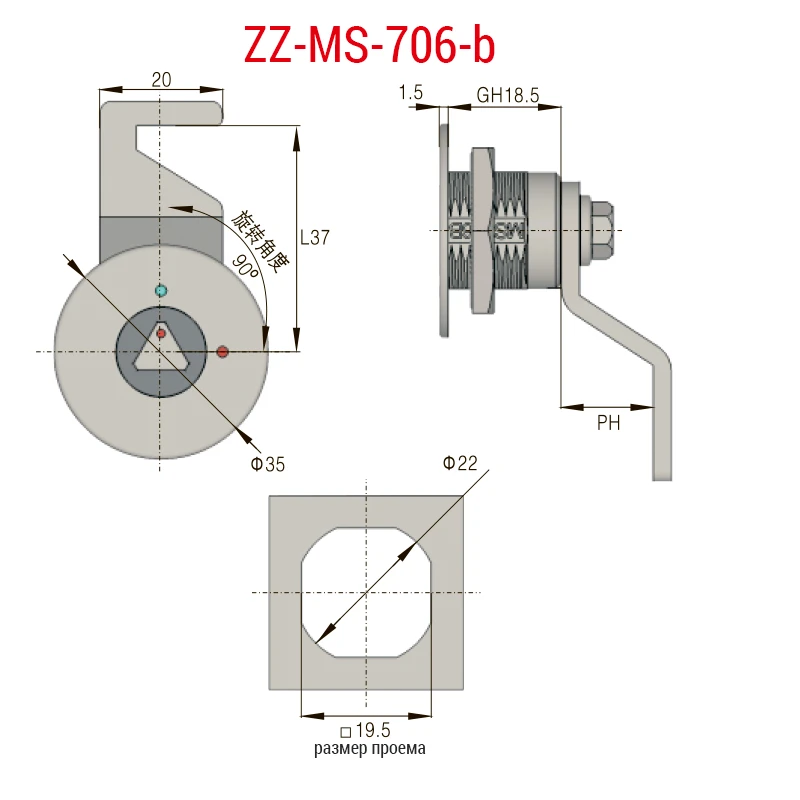

Поворотный замок серии MS706 с встроенным индикатором OPEN/CLOSE и инструментом GK51. Фланец Ø35 мм с красной и синей точками положения. Глубина посадки 18.5 мм, кулачок прямой 37 мм. Монтажное отверстие Ø22 мм в проёме □19.5 мм.
1 000 руб.
Конструкция и индикатор положения
MS706B оснащён встроенным визуальным индикатором состояния замка: красная точка — положение OPEN (открыто), синяя точка — CLOSE (закрыто). Это позволяет мгновенно определить состояние замка с расстояния без открытия двери — особенно ценно на щитах с большим числом замков. Фланец увеличенный Ø35 мм, толщина 1.5 мм. Монтажное отверстие профильное: Ø22 мм в квадратном проёме □19.5 мм. Глубина посадки 18.5 мм, кулачок прямой 37 мм. Профиль привода фиксированный — треугольный под инструмент GK51.
Инструмент GK51
GK51 — специальный ключ-инструмент с треугольным профилем. Фиксированная личинка (не сменная) — профиль встроен в корпус замка. Поворот 90°. Треугольный профиль обеспечивает защиту от подбора стандартными инструментами.
Область применения
Индикатор OPEN/CLOSE делает MS706B незаменимым на распределительных щитах и серверных стойках с множеством секций: оператор видит статус каждого замка одним взглядом. Востребован в телекоммуникационных шкафах, энергетических установках, промышленных панелях управления.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-706 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 35 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18.5 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 37 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Треугольник |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 1.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK51 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
