Замок поворотный MS715-12, глубина 10 мм

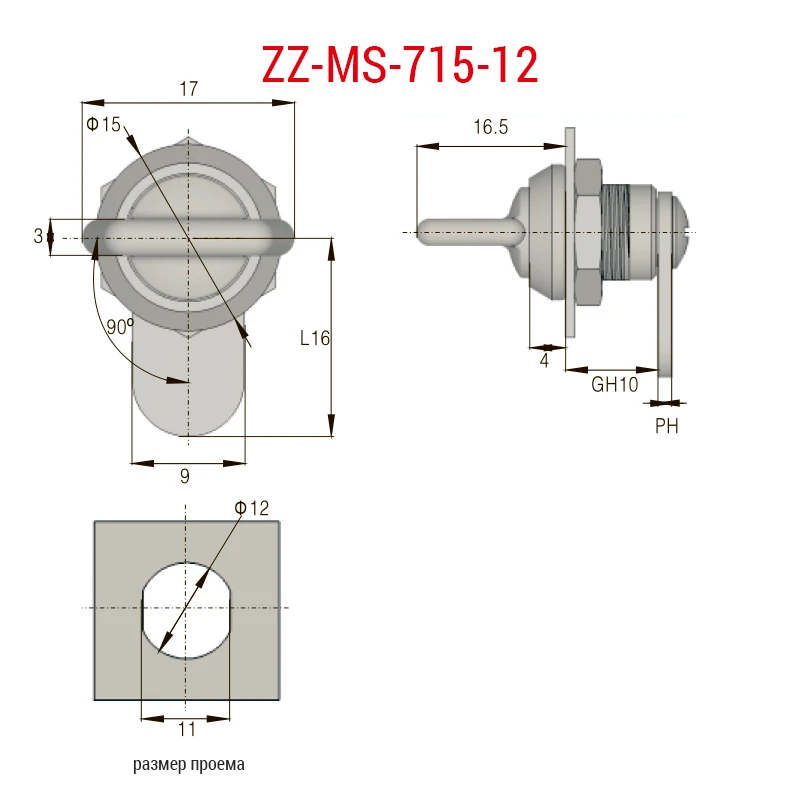

Миниатюрный поворотный замок без ключа с крыльчатой ручкой. Открывается поворотом на 90°. Фланец Ø15 мм, глубина посадки 10 мм, кулачок прямой 16 мм. Монтажное отверстие профильное Ø12 мм в проёме 11×11 мм. Пружинная пластина в комплекте.
1 000 руб.

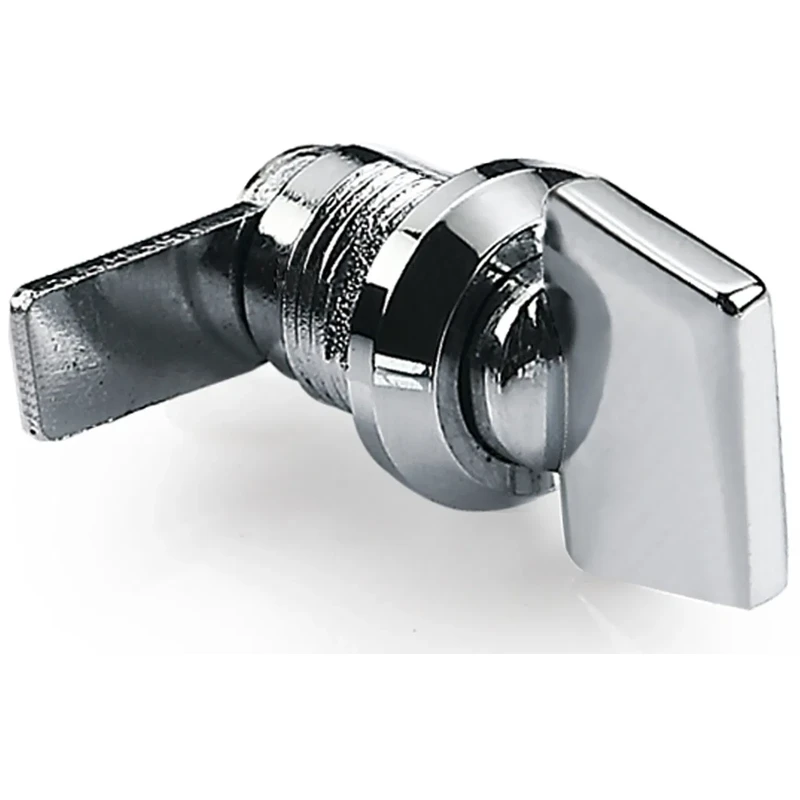

Конструкция и крыльчатая ручка
MS715-12 — наименьший замок серии MS715: фланец Ø15 мм, монтажное отверстие профильное Ø12 мм в проёме 11×11 мм, глубина посадки всего 10 мм. Крыльчатая ручка позволяет поворачивать замок пальцами без инструмента. Корпус из цинкового сплава с хромированным покрытием, аксессуары оцинкованы (соляной туман 24 ч). Пружинная пластина под кулачком. Кулачок прямой 16 мм.
Привод и монтаж
Поворот крыльчатки на 90° — замок открыт. Никакого ключа, никакого инструмента. Толщина фланца 4 мм. Крепление гайкой с обратной стороны панели.
Область применения
Миниатюрные размеры делают MS715-12 идеальным для небольших корпусов с частым открыванием: малые приборные боксы, кейсы, тонкостенные панели мебели. Там, где стандартный фланец Ø22–28 мм не вписывается — MS715-12 решает задачу.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-715 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 15 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 10 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 11 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 12 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 16 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
