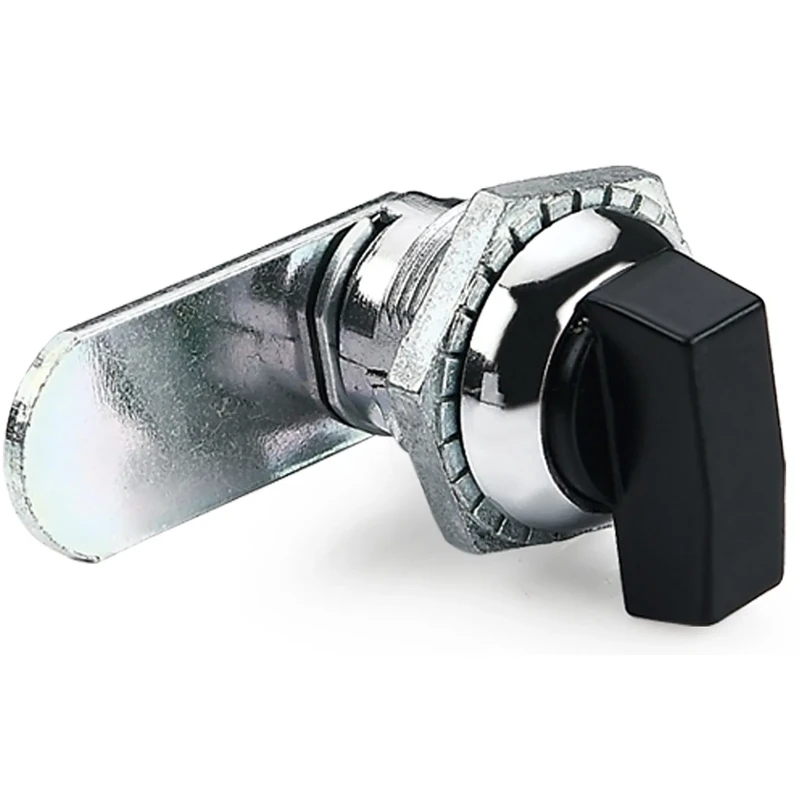

Замок четвертьоборотный MS715-19L, глубина 16 мм
Поворотный замок без ключа с объёмной поворотной ручкой. Открывается поворотом на 90°. Фланец Ø22 мм, глубина посадки 16 мм, кулачок прямой 33 мм. Монтажное отверстие профильное Ø19 мм в проёме 16.5 мм. Монтажная пластина в комплекте.
1 000 руб.
Конструкция и поворотная ручка

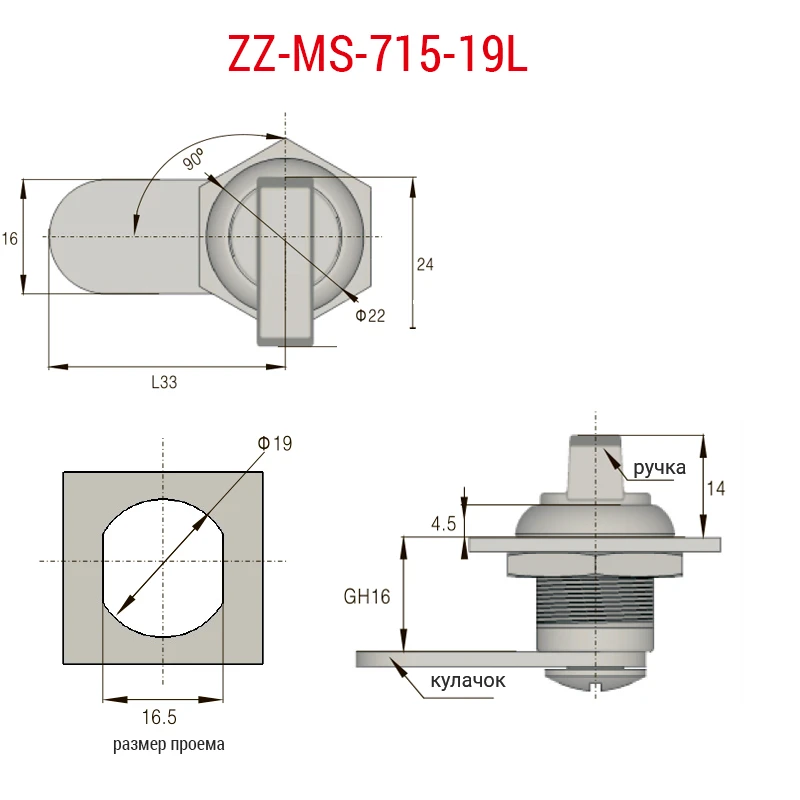

MS715-19L отличается от MS715-19T объёмной поворотной ручкой — удобнее при частом открывании. Фланец Ø22 мм, монтажное отверстие профильное Ø19 мм в проёме 16.5 мм, глубина посадки GH16 мм. Кулачок прямой, длина 33 мм. Корпус из цинкового сплава с хромированным покрытием, аксессуары оцинкованы (соляной туман 24 ч). В комплекте монтажная пластина для компенсации зазора и плотного прижима кулачка к раме.
Привод и монтаж
Поворот ручки на 90° — замок открыт. Крепление гайкой с обратной стороны панели. Монтажная пластина позволяет использовать замок при различной толщине панели.
Область применения
Распределительные шкафы, серверные стойки, промышленное оборудование — там, где нужен удобный безынструментальный доступ с плотным прижимом двери.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-715 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 33 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
