GZ-LS-624 Потайная складная ручка с пластиковой накладкой

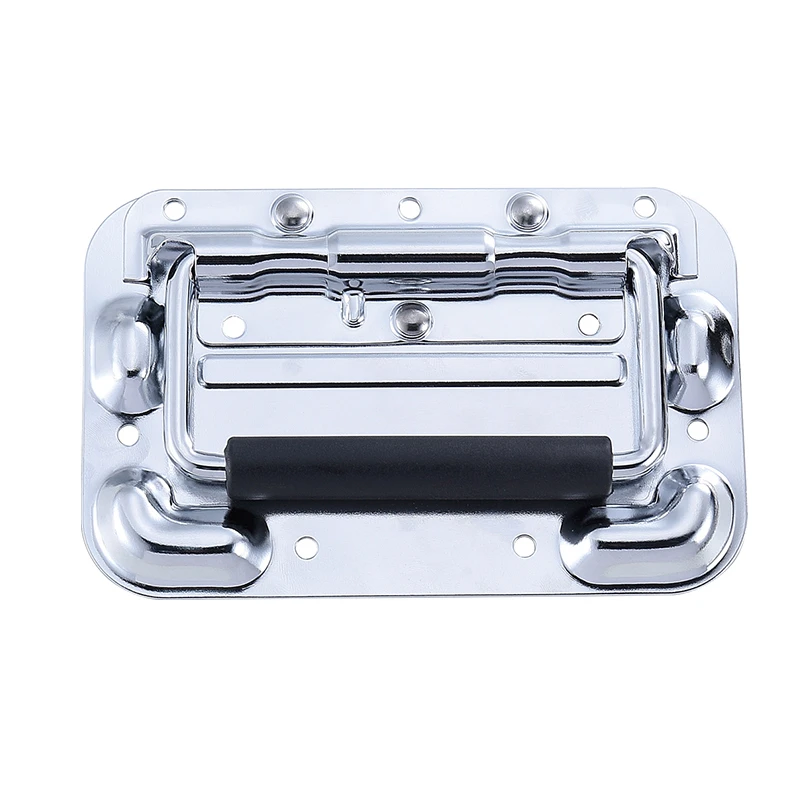

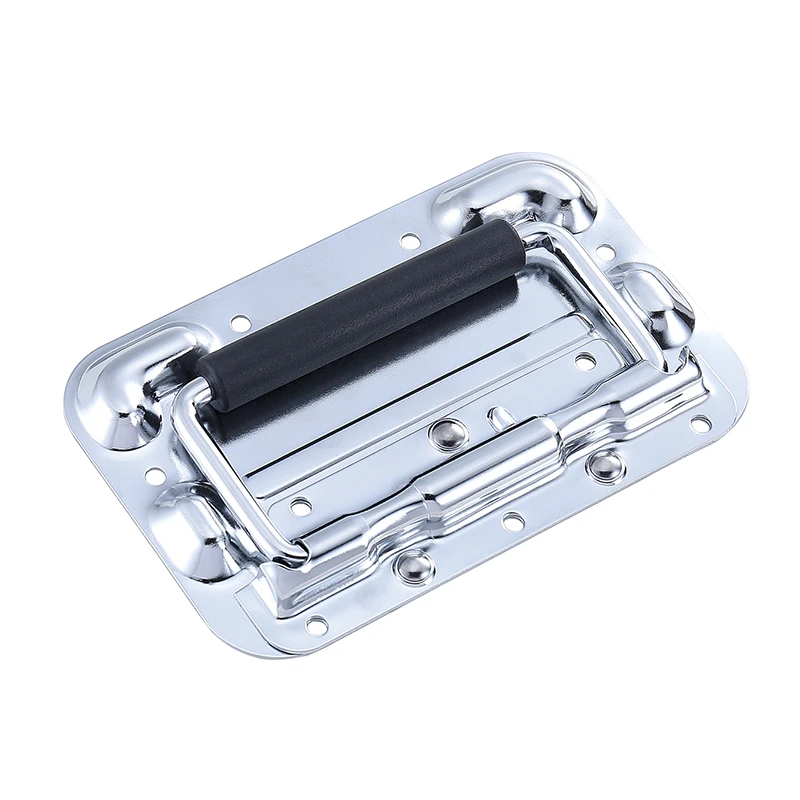

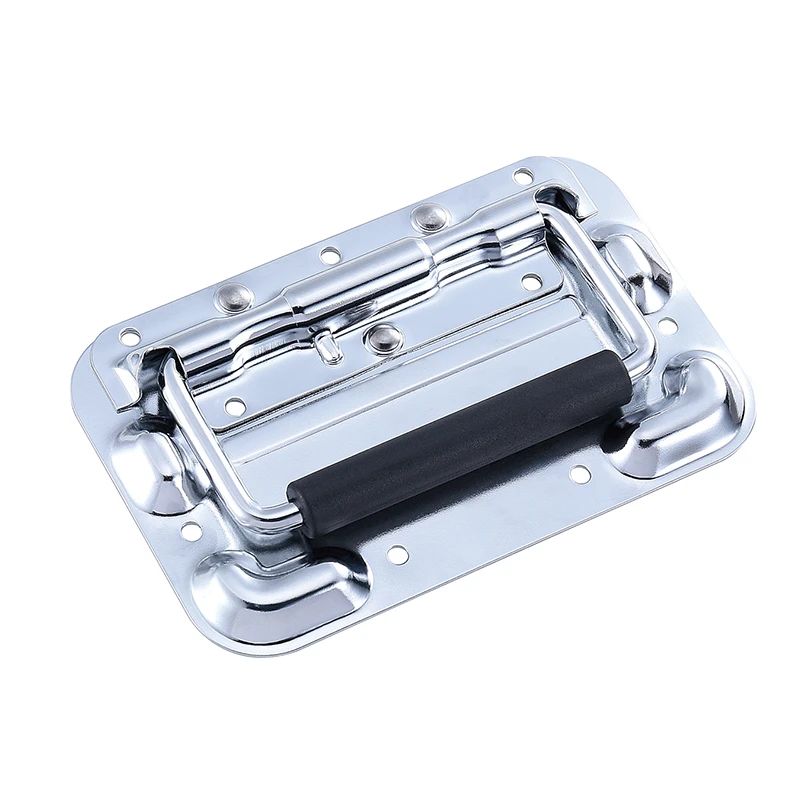

Потайная складная ручка GZ-LS-624 с пластиковой накладкой на хвате и монтажной пластиной с выступами. Нагрузка до 100 кг, сталь с хромированием. Хват в нерабочем положении убирается заподлицо с пластиной.
Монтажная пластина с фигурными выступами по периметру обеспечивает жёсткую фиксацию на поверхности и равномерное распределение нагрузки при переноске.
300 руб.
Конструкция и материалы
GZ-LS-624 — потайная складная ручка на стальной пластине с фигурными выступами. Хват диаметром Ø7 мм с пластиковой накладкой Ø15 мм складывается внутрь и в нерабочем положении не выступает за плоскость пластины. Единственное исполнение — сталь с хромированием, устойчивым к механическим воздействиям.
Монтаж и установка
Пластина габаритами 159×118 мм крепится через овальные монтажные пазы Ø5 мм. Межосевые расстояния: 137 мм, 115 мм и 52 мм — три значения обеспечивают гибкость при монтаже на различных поверхностях. Толщина пластины и зазор под хват — по 1.0 мм, вылет хвата в рабочем положении — 103 мм.
Область применения
Ручка GZ-LS-624 востребована на профессиональных транспортных кейсах, концертном и сценическом оборудовании, промышленных ящиках с высокими требованиями к внешнему виду. Хромированная поверхность и аккуратная геометрия пластины подходят для изделий представительского класса.
| Диаметр крепежного отверстия, мм | 5 |
|---|---|
| Диаметр, мм. | 7 |
| Длина, мм | 159 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 118 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Диаметр облицовки ручки, мм | 15 |
| Монтажное расстояние, мм | 115, 137, 52 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Сталь |
| Покрытие | Хром |
| Серия | GZ-624 |
| Есть таблица | |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
