GZ-LS-625 Потайная складная ручка-скоба

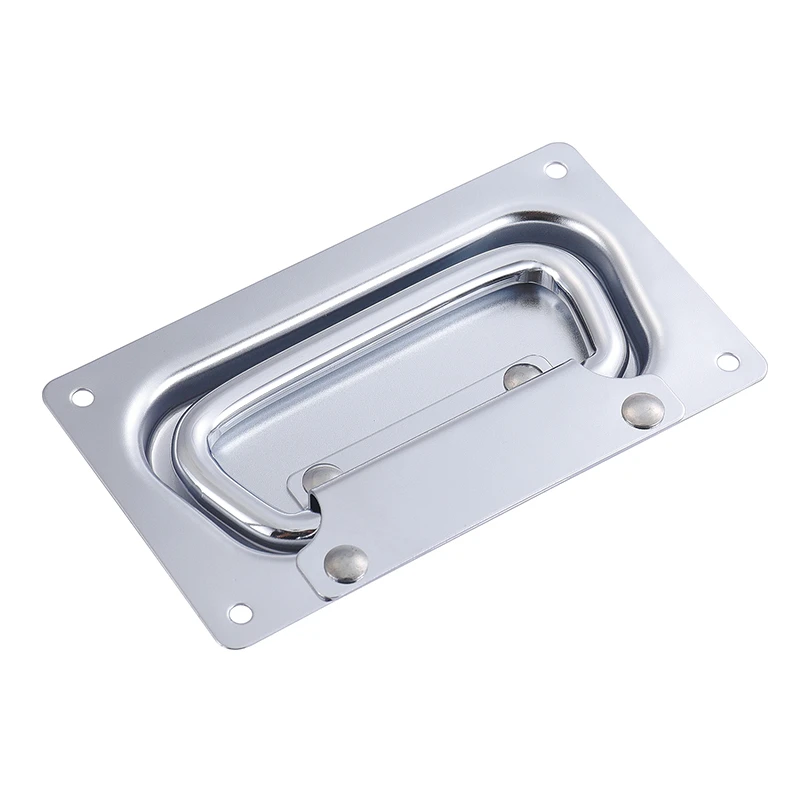

Потайная складная ручка-скоба GZ-LS-625 на прямоугольной монтажной чаше. Нагрузка до 100 кг, два исполнения: сталь с хромом и нержавеющая сталь с вибрационной полировкой. Скоба Ø8 мм в нерабочем положении убирается заподлицо с пластиной.
Чаша с закруглёнными углами (R4) аккуратно вписывается в панель и не создаёт острых кромок. Подходит для оборудования с требованиями к эстетике и безопасности поверхности.
300 руб.
Конструкция и материалы
GZ-LS-625 — потайная ручка со скобой диаметром Ø8 мм, утопленной в прямоугольную монтажную чашу с закруглёнными углами R4. В сложенном положении скоба не выступает за плоскость пластины. Два исполнения: сталь с хромированием и нержавеющая сталь с вибрационной полировкой — оба рассчитаны на нагрузку 100 кг.
Монтаж и установка

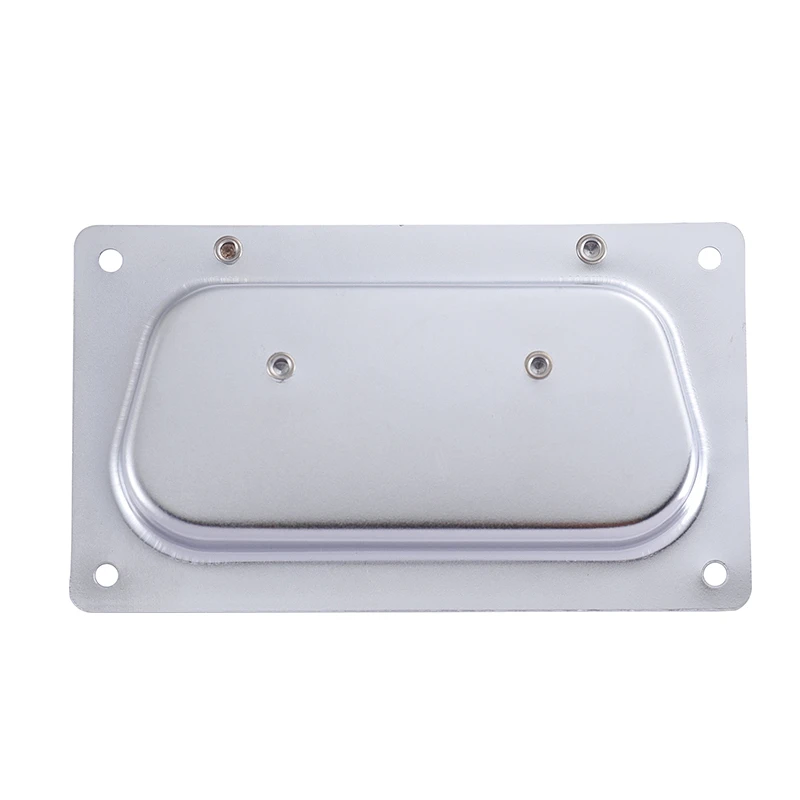

Пластина габаритами 120×70 мм крепится четырьмя болтами через отверстия Ø4.2 мм. Межосевые расстояния: 107 мм по горизонтали и 56.8 мм по вертикали. Глубина чаши — 10.5 мм, толщина пластины — 0.8 мм, зазор под скобу — 0.8 мм. Вылет скобы в рабочем положении — 46.6 мм.
Область применения
Ручка GZ-LS-625 применяется на транспортных кейсах и профессиональном оборудовании, где важны чистая поверхность и отсутствие выступающих элементов. Исполнение из нержавеющей стали востребовано в пищевой промышленности, медицинском и холодильном оборудовании.
| Диаметр крепежного отверстия, мм | 4.2 |
|---|---|
| Диаметр, мм. | 8 |
| Длина, мм | 120 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 70 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Монтажное расстояние, мм | 107, 56.8 |
| Тип конструкции | Складная (откидная) |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Вибрационная полировка, Хром |
| Серия | GZ-625 |
| Есть таблица | |
| Применение | Медицинское оборудование, Промышленное оборудование, Транспортные кейсы и ящики, Холодильное оборудование |
