GZ-LS-636 Складная ручка с цилиндрической накладкой на монтажной пластине
Складная ручка GZ-LS-636 с крупной цилиндрической накладкой Ø18 мм из полипропилена на узкой монтажной пластине. Углеродистая сталь, матово-чёрное порошковое покрытие, нагрузка до 100 кг. Угол открывания хвата — 90°.
Узкая пластина с закруглёнными торцами и четырьмя крепёжными отверстиями подходит для монтажа в ограниченных по высоте зонах. Крупная накладка обеспечивает уверенный захват даже при работе в перчатках.
500 руб.
Конструкция и материалы

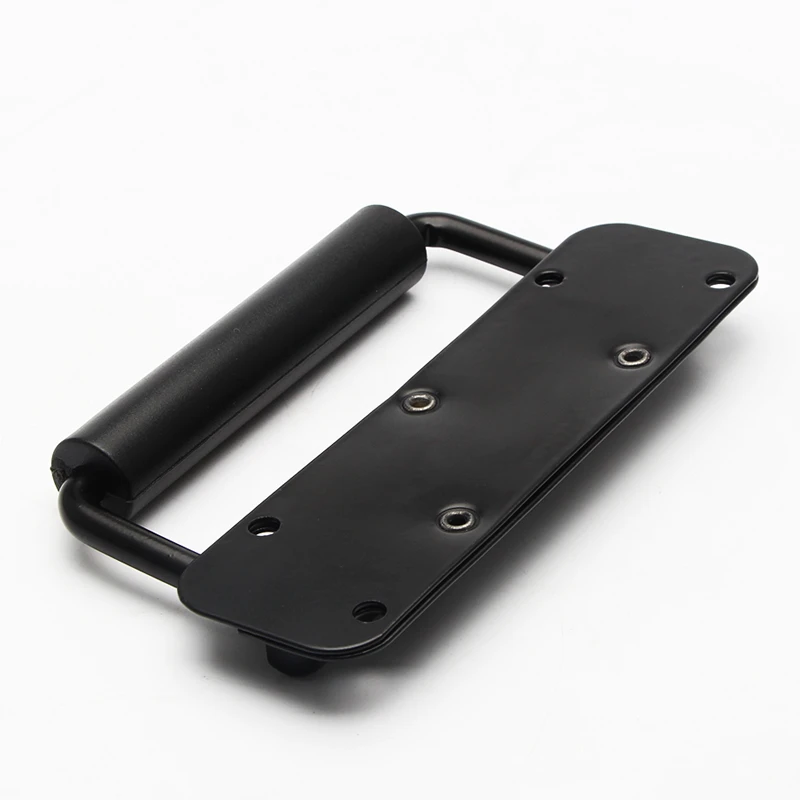

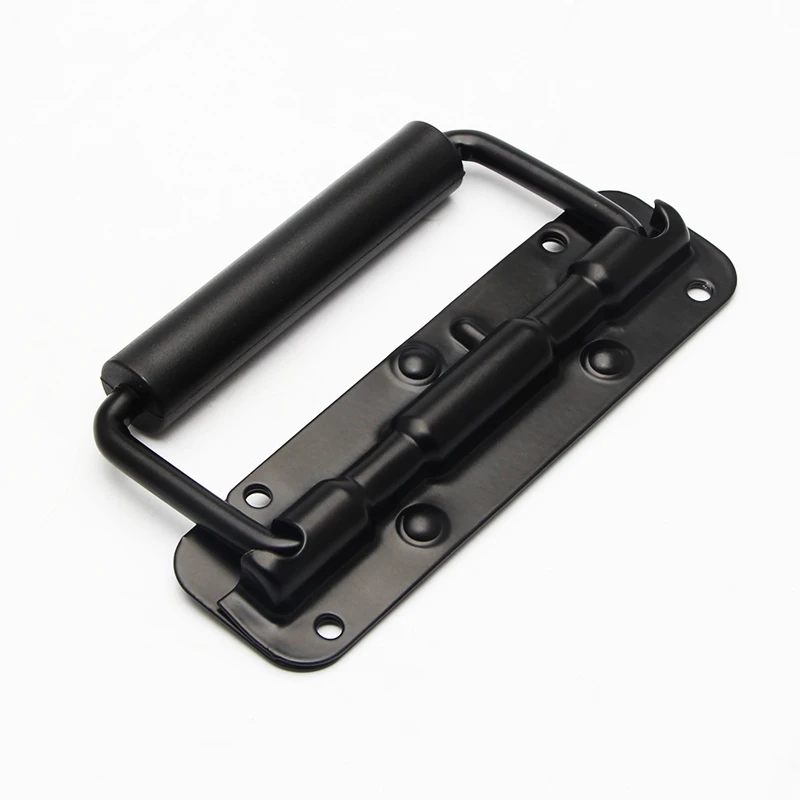

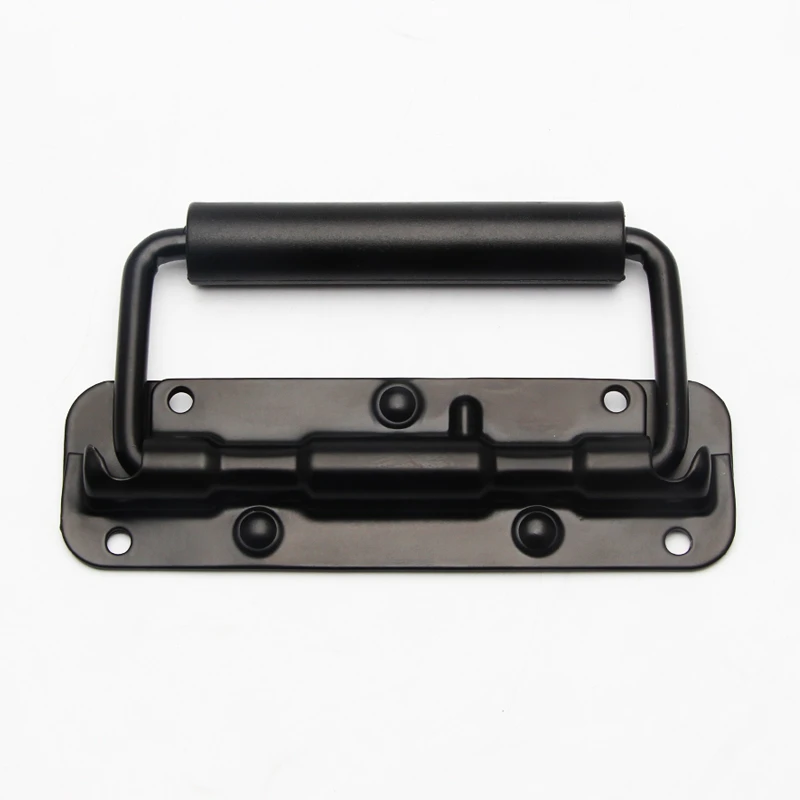

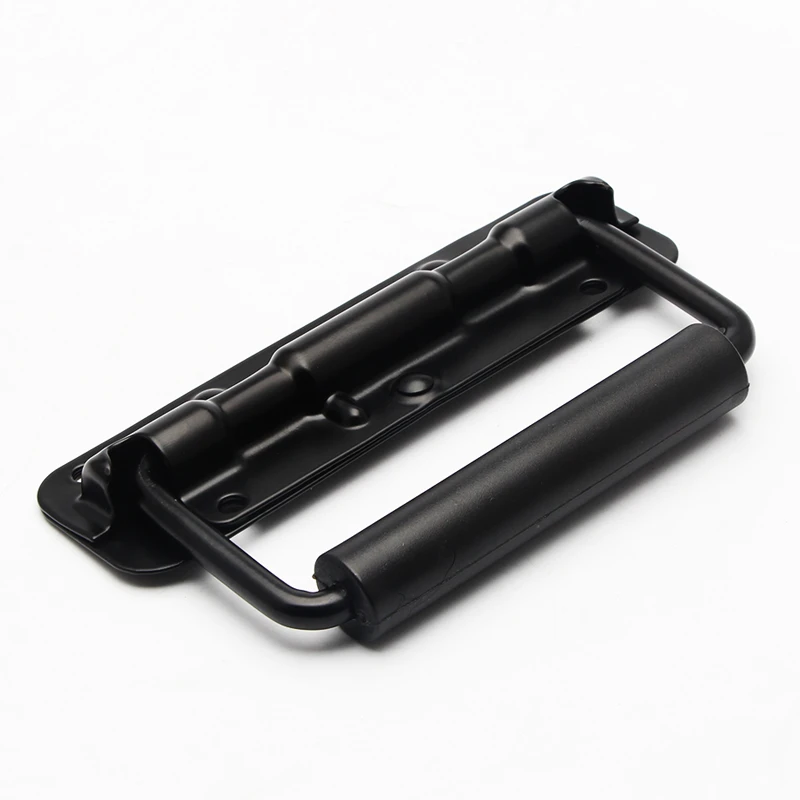

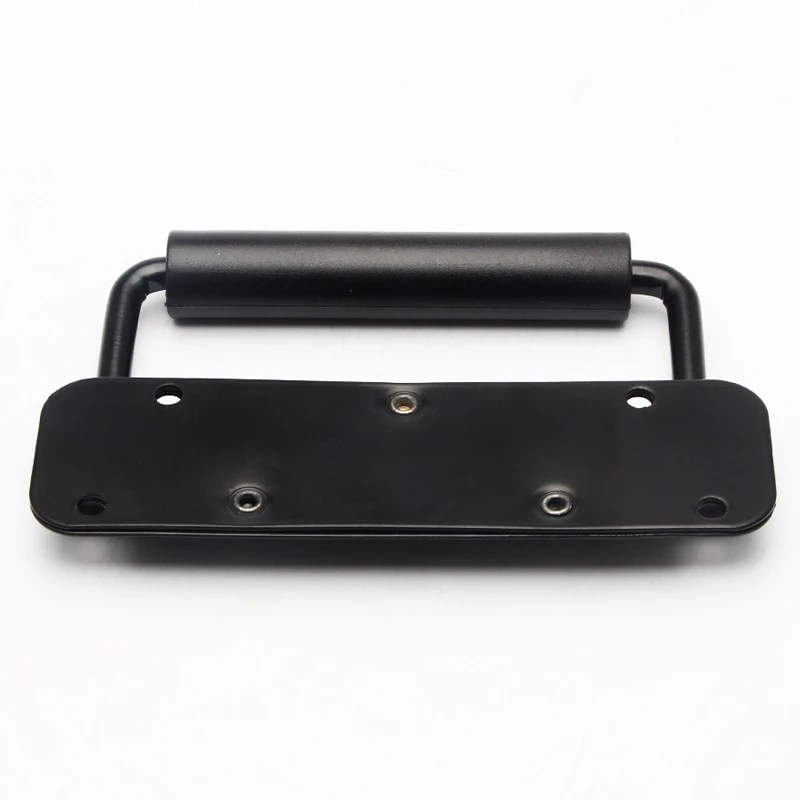

GZ-LS-636 выполнена на узкой прямоугольной пластине с закруглёнными торцами. Хват из углеродистой стали диаметром Ø7 мм оснащён цилиндрической накладкой из полипропилена диаметром Ø18 мм — она поглощает вибрацию и снижает нагрузку на ладонь при переноске. Матово-чёрное порошковое покрытие устойчиво к царапинам и истиранию. Угол открывания хвата — 90°.
Монтаж и установка

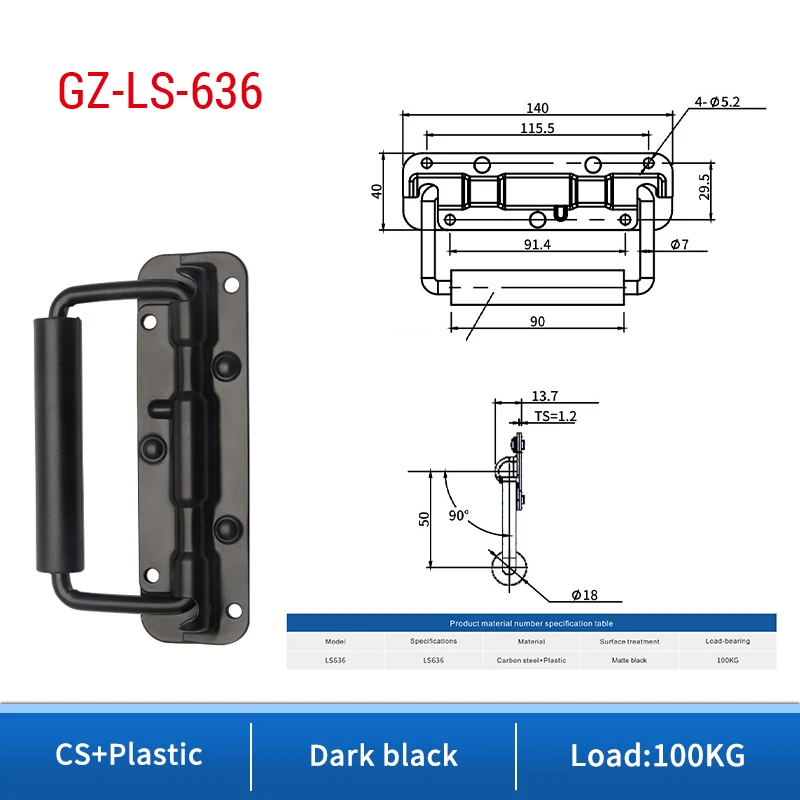

Пластина габаритами 140×40 мм крепится четырьмя болтами через отверстия Ø5.2 мм. Межосевые расстояния: 115.5 мм и 91.4 мм по горизонтали, 40 мм по вертикали. Толщина пластины — 1.2 мм, вылет хвата в рабочем положении — 50 мм. Компактная высота пластины 40 мм позволяет устанавливать ручку там, где модели с широкой пластиной не помещаются.
Область применения
Ручка GZ-LS-636 применяется на профессиональных транспортных кейсах, рэковых корпусах и концертном оборудовании. Узкая пластина востребована при монтаже на боковых гранях корпусов и в зонах с ограниченным пространством. Матово-чёрное исполнение соответствует стандартам оформления профессионального AV-оборудования.
| Диаметр крепежного отверстия, мм | 5.2 |
|---|---|
| Диаметр, мм. | 7 |
| Длина, мм | 140 |
| Макс. нагрузка, кг | 100 |
| Ширина, мм | 40 |
| Тип крепления | Сквозное |
| Тип монтажа | Болтовой сквозной |
| Диаметр облицовки ручки, мм | 18 |
| Монтажное расстояние, мм | 115.5, 40, 91.4 |
| Тип конструкции | Складная (откидная) |
| Цвет | Черный |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Полипропилен, Углеродистая сталь |
| Покрытие | Порошковая окраска |
| Серия | GZ-636 |
| Есть таблица | |
| Применение | Промышленное оборудование, Станочные ограждения и кожухи, Транспортные кейсы и ящики |
