РучкаGZ-LS-515 складная U-образная с фиксацией сталь/нержавейка M6
Складная U-образная ручка с механизмом фиксации (пружина + шарик) из стали или нержавейки. Межосевое 90–101.50 мм, диаметр прутка 6.5 мм, резьба M6 (шпильки). Фиксация в рабочем и сложенном положении, угол поворота 90°. Для электрошкафов, щитов, кейсов и медоборудования.
| Диаметр, мм. | 6.5 |
|---|---|
| Размер резьбы | m6 |
| Монтажное расстояние, мм | 100, 101.5, 90 |
| Материал | Нержавеющая сталь, Сталь, Цинковый сплав |
Особенности
| Тип крепления | Сквозное |
|---|---|
| Тип монтажа | Гаечный |
| Тип конструкции | Складная (откидная) |
| Артикул |
L
Все
90
100
101.5
|

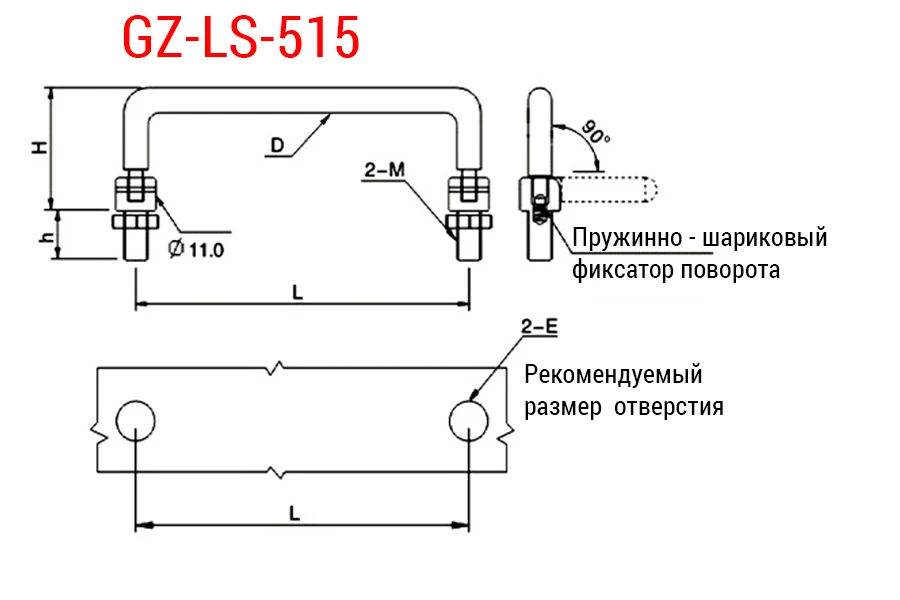

D | H | m | h | E | Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|
| GZ-LS-515-90 | 90 | 6.5 | 37.5 | m6 | 14 | 7 | 777 руб. | 20 шт. | |
| GZ-LS-515-100 | 100 | 6.5 | 37.5 | m6 | 14 | 7 | 777 руб. | 20 шт. | |
| GZ-LS-515-101.5 | 101.5 | 6.5 | 37.5 | m6 | 14 | 7 | 777 руб. | 20 шт. |
| Диаметр крепежного отверстия, мм | 7 |
|---|---|
| Диаметр, мм. | 6.5 |
| Длина резьбы, мм | 14 |
| Макс. нагрузка, кг | 81 |
| Размер резьбы | m6 |
| Высота, мм | 37.5 |
| Монтажное расстояние, мм | 100, 101.5, 90 |
| Цвет | Серебристый, Черный |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь, Цинковый сплав |
| Покрытие | Никель, Полировка, Порошковая окраска, Хром |
| Серия | GZ-515 |

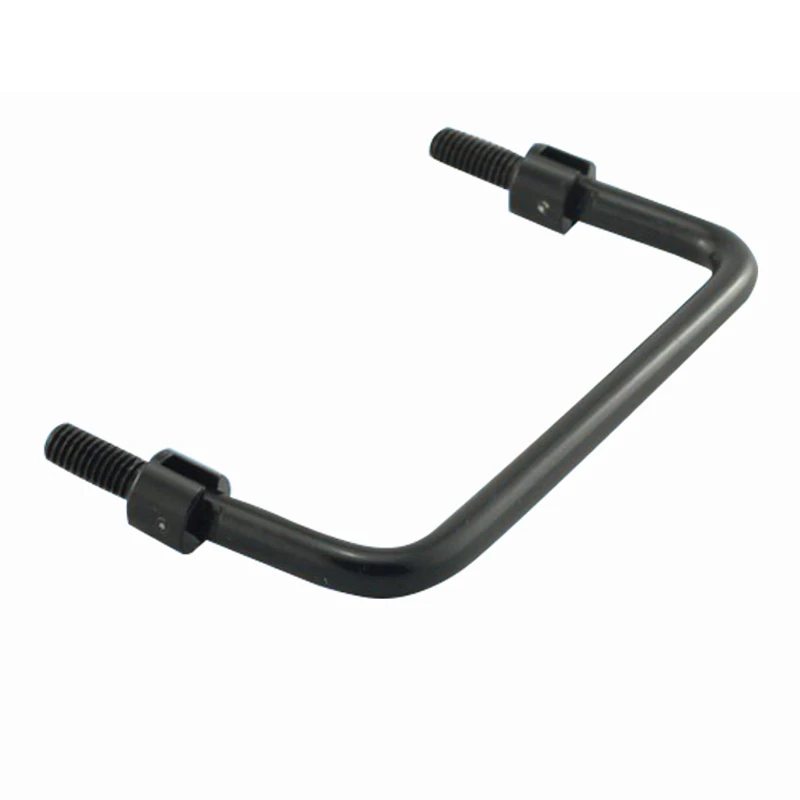

Складная ручка GZ-LS-515 — фолдинговая U-образная ручка с механизмом фиксации для электротехнических шкафов, распределительных щитов и инструментальных кейсов. Изготавливается из углеродистой стали, нержавеющей стали или цинкового сплава с покрытием (матовый черный порошковый, хром, никель, полировка). Межосевое расстояние доступно в диапазоне 90–101.50 мм, диаметр прутка 6.5 мм, резьбовые шпильки M6 длиной 14 мм. Выдерживает статические нагрузки до 800 N (около 81 кг).
Ключевая особенность — складной механизм с фиксацией. Ручка поворачивается на 90° и фиксируется в рабочем (поднятом) и сложенном (прилегающем к панели) положении благодаря встроенной пружине и стальному шарику внутри основания. Это делает ручку практически незаметной в сложенном состоянии, экономя пространство перед оборудованием. Тип монтажа — сквозной болтовой (гаечный): ручка устанавливается с лицевой стороны панели и фиксируется гайками M6 с внутренней стороны. Крепеж в комплект не входит. Применяется в промышленном оборудовании, медицинских приборах, низковольтных и высоковольтных шкафах.
