Ручка-скоба GZ-LS-512 овальный пруток сталь/нержавейка M5-M8
Промышленная ручка-скоба GZ-LS-512 с овальным прутком из стали или нержавейки. Сечение 12×8–26×17 мм, межосевое 75–400 мм, высота дуги 40–57 мм, резьба втулок M5–M8. Скрытый монтаж болтами снизу. Для электрошкафов, панелей управления, тяжелого оборудования.
| Размер резьбы | m5, m6, m8 |
|---|---|
| Монтажное расстояние, мм | 100, 112, 120, 125, 128, 160, 180, 192, 200, 250, 300, 350, 75, 80, 90 |
| Материал | Нержавеющая сталь, Сталь |
Особенности
| Тип крепления | Втулочное, Скрытое |
|---|---|
| Тип монтажа | Болтовой |
| Тип конструкции | Цельная (монолитная) |

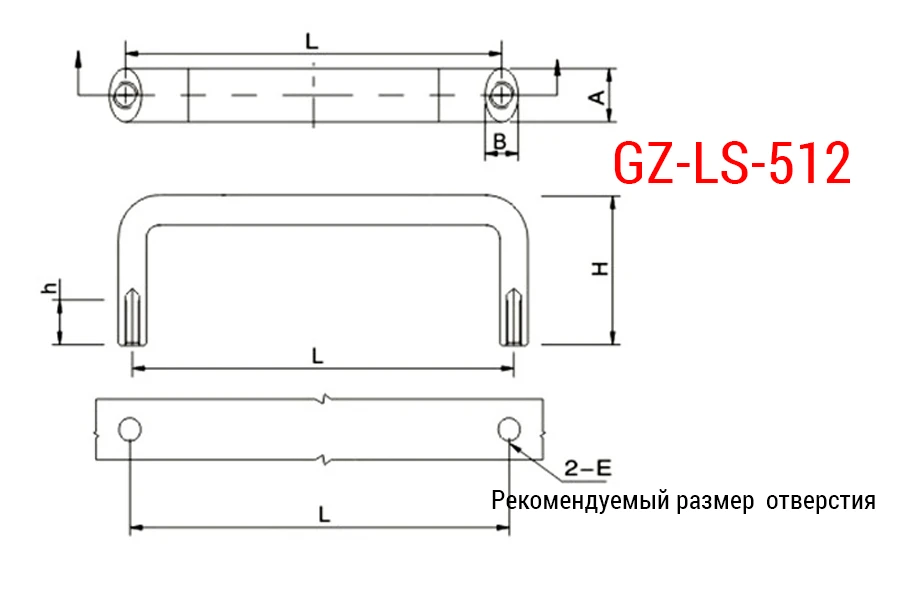

| Артикул |
L
Все
80
90
100
120
125
160
200
250
75
112
128
180
192
300
350
|
H
Все
40
35
47
49
51
53
55
57
|
m
Все
m5
m6
m8
|
h
Все
13
8
6
10
12
|
A
Все
12
16
20
26
|
B
Все
8
10
13
17
|
E
Все
5,5
7
9
|
Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|---|
| GZ-LS-512-80-40 | 80 | 40 | m5 | 13 | 12 | 8 | 5,5 | 555 руб. | 10 шт. | |
| GZ-LS-512-90-40 | 90 | 40 | m5 | 13 | 12 | 8 | 5,5 | 556 руб. | 11 шт. | |
| GZ-LS-512-100-40 | 100 | 40 | m5 | 13 | 12 | 8 | 5,5 | 557 руб. | 12 шт. | |
| GZ-LS-512-120-40 | 120 | 40 | m5 | 8 | 16 | 10 | 5,5 | 565 руб. | 20 шт. | |
| GZ-LS-512-125-40 | 125 | 40 | m5 | 13 | 12 | 8 | 5,5 | 559 руб. | 14 шт. | |
| GZ-LS-512-160-40 | 160 | 40 | m5 | 13 | 12 | 8 | 5,5 | 560 руб. | 15 шт. | |
| GZ-LS-512-200-40 | 200 | 40 | m5 | 13 | 12 | 8 | 5,5 | 561 руб. | 16 шт. | |
| GZ-LS-512-250-40 | 250 | 40 | m5 | 13 | 12 | 8 | 5,5 | 562 руб. | 17 шт. | |
| GZ-LS-512-90-35 | 90 | 35 | m5 | 6 | 16 | 10 | 5,5 | 563 руб. | 18 шт. | |
| GZ-LS-512-100-35 | 100 | 35 | m5 | 6 | 16 | 10 | 5,5 | 564 руб. | 19 шт. | |
| GZ-LS-512-75-47 | 75 | 47 | m6 | 10 | 20 | 13 | 7 | 566 руб. | 21 шт. | |
| GZ-LS-512-100-47 | 100 | 47 | m6 | 10 | 20 | 13 | 7 | 567 руб. | 22 шт. | |
| GZ-LS-512-112-49 | 112 | 49 | m6 | 10 | 20 | 13 | 7 | 568 руб. | 23 шт. | |
| GZ-LS-512-120-51 | 120 | 51 | m6 | 10 | 20 | 13 | 7 | 569 руб. | 24 шт. | |
| GZ-LS-512-128-51 | 128 | 51 | m6 | 10 | 20 | 13 | 7 | 570 руб. | 25 шт. | |
| GZ-LS-512-160-51 | 160 | 51 | m6 | 10 | 20 | 13 | 7 | 571 руб. | 26 шт. | |
| GZ-LS-512-112-53 | 112 | 53 | m8 | 12 | 26 | 17 | 9 | 572 руб. | 27 шт. | |
| GZ-LS-512-120-55 | 120 | 55 | m8 | 12 | 26 | 17 | 9 | 573 руб. | 28 шт. | |
| GZ-LS-512-128-55 | 128 | 55 | m8 | 12 | 26 | 17 | 9 | 574 руб. | 29 шт. | |
| GZ-LS-512-160-57 | 160 | 57 | m8 | 12 | 26 | 17 | 9 | 575 руб. | 30 шт. | |
| GZ-LS-512-180-57 | 180 | 57 | m8 | 12 | 26 | 17 | 9 | 576 руб. | 31 шт. | |
| GZ-LS-512-192-57 | 192 | 57 | m8 | 12 | 26 | 17 | 9 | 577 руб. | 32 шт. | |
| GZ-LS-512-300-57 | 300 | 57 | m8 | 12 | 26 | 17 | 9 | 578 руб. | 33 шт. | |
| GZ-LS-512-350-57 | 350 | 57 | m8 | 12 | 26 | 17 | 9 | 579 руб. | 34 шт. | |
| GZ-LS-512-400-57 | — | 57 | m8 | 12 | 26 | 17 | 9 | 580 руб. | 35 шт. |
| Диаметр крепежного отверстия, мм | 5,5, 7, 9 |
|---|---|
| Длина резьбы, мм | 10, 12, 13, 6, 8 |
| Размер резьбы | m5, m6, m8 |
| Высота, мм | 35, 40, 47, 49, 51, 53, 55, 57 |
| Длина овала / прямоугольника, мм | 12, 16, 20, 26 |
| Монтажное расстояние, мм | 100, 112, 120, 125, 128, 160, 180, 192, 200, 250, 300, 350, 75, 80, 90 |
| Ширина овала / прямоугольника, мм | 10, 13, 17, 8 |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Зеркальная полировка, Никель, Полировка, Хром |
| Серия | GZ-512 |

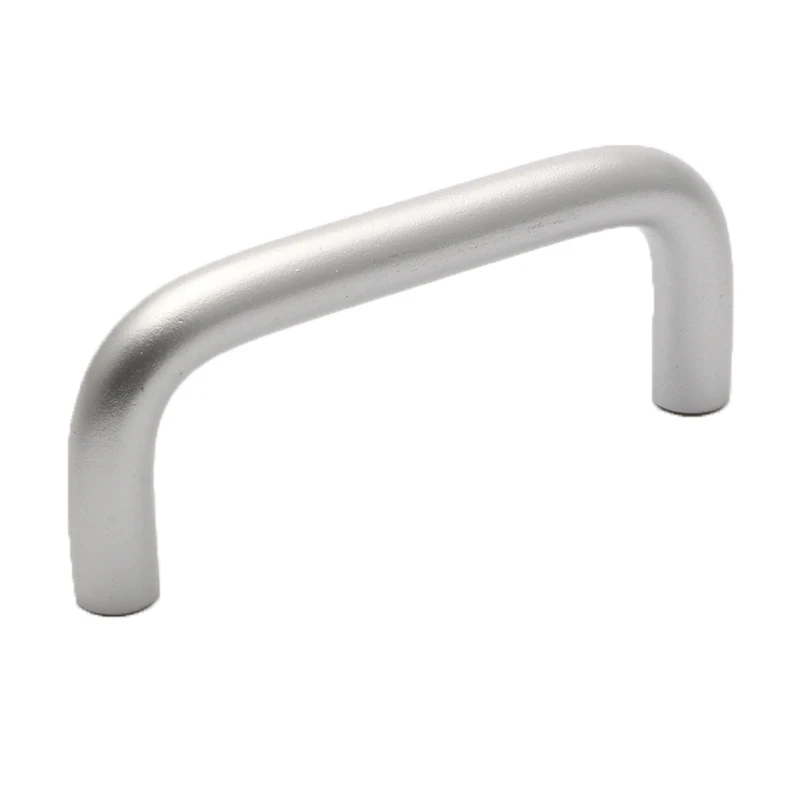

Промышленная ручка-скоба GZ-LS-512 с овальным сечением прутка — усиленное решение для шкафов управления, панелей оператора, серверных стоек и тяжелого промышленного оборудования. Овальный профиль (от 12×8 до 26×17 мм) обеспечивает повышенную жесткость и удобный эргономичный захват, распределяя нагрузку по всей поверхности ладони. Изготавливается из углеродистой стали с гальваническим покрытием (хромирование, никелирование, цинкование) или из нержавеющей стали с зеркальной полировкой или шлифовкой. Размерный ряд охватывает межосевые расстояния от 75 до 400 мм и высоту дуги от 40 до 57 мм, что позволяет подобрать ручку под любые конструктивные требования.
Конструктивная особенность — в основаниях ручки интегрированы резьбовые втулки (M5, M6 или M8, в зависимости от типоразмера). Монтаж осуществляется болтами, которые вкручиваются в эти втулки с внутренней стороны панели, обеспечивая скрытое крепление без выступающих элементов с лицевой стороны. Это гарантирует аккуратный внешний вид и упрощает установку на панели различной толщины. Овальный профиль и увеличенное сечение делают эту модель идеальной для высоконагруженных применений — тяжелых дверей, вибронагруженного оборудования и систем, требующих частого открывания. Крепеж приобретается отдельно.
