Ручка складная 90 градусов LS-505

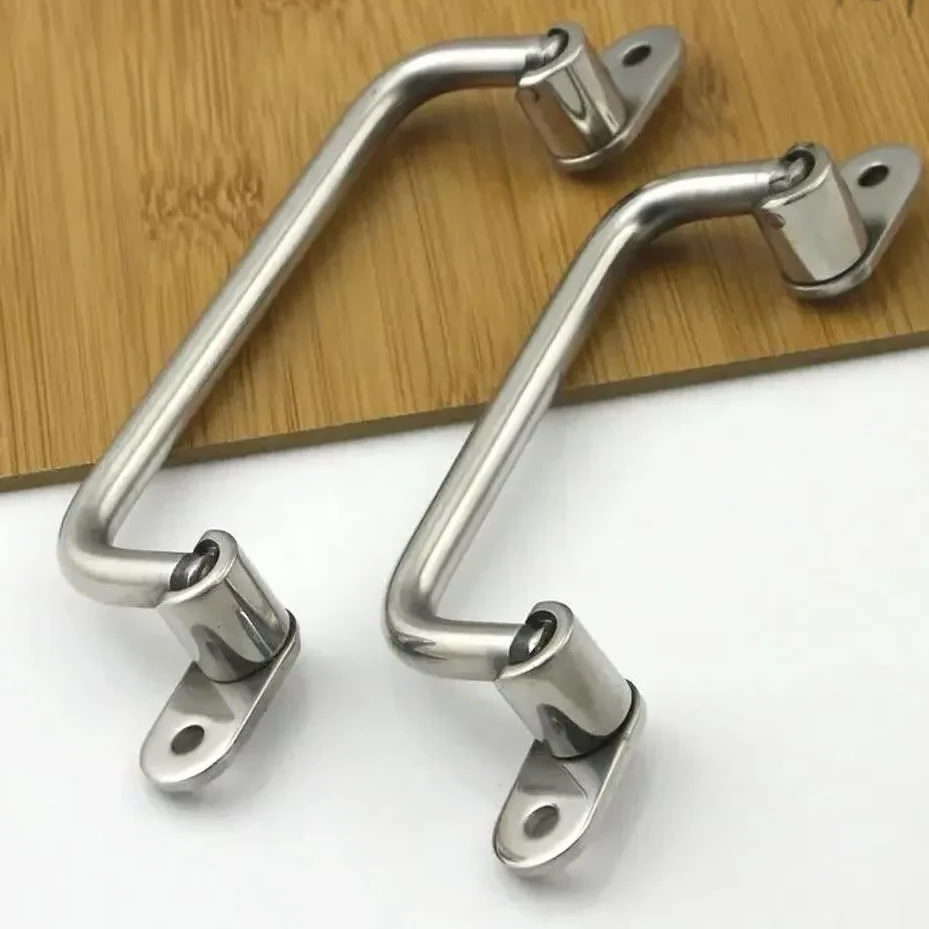

Складная П-образная ручка LS-505 из стали/нержавеющей стали. Диаметр прутка 10 мм, межосевое 100–180 мм, монтажное расстояние 138–218 мм, высота 46 мм. Складывается на 90° в одну сторону, фиксация шариковым механизмом. Сквозные отверстия ⌀5,5 для болтового крепления.
Для шкафов, дверей и оборудования с ограниченным пространством.
| Диаметр, мм. | 10 |
|---|---|
| Монтажное расстояние, мм | 138, 158, 180, 218 |
| Материал | Нержавеющая сталь, Сталь |
Особенности
| Тип крепления | Сквозное |
|---|---|
| Тип монтажа | Болтовой сквозной |
| Тип конструкции | Складная (откидная) |
| Артикул |
L
Все
138
158
180
218
|
L1
Все
100
120
142
180
|
D | H | E | Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|
| GZ-LS-505-138 | 138 | 100 | 10 | 46 | 5,5 | 508 руб. | 12 шт. | |
| GZ-LS-505-158 | 158 | 120 | 10 | 46 | 5,5 | 558 руб. | 11 шт. | |
| GZ-LS-505-180 | 180 | 142 | 10 | 46 | 5,5 | 620 руб. | 10 шт. | |
| GZ-LS-505-218 | 218 | 180 | 10 | 46 | 5,5 | 930 руб. | 9 шт. |
| Диаметр крепежного отверстия, мм | 5,5 |
|---|---|
| Диаметр, мм. | 10 |
| Ширина, мм | 18 |
| Высота, мм | 46 |
| Монтажное расстояние, мм | 138, 158, 180, 218 |
| Ось ручки, мм | 100, 120, 142, 180 |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Материал | Нержавеющая сталь, Сталь |
| Крепеж в комплекте | Нет |
| Покрытие | Зеркальная полировка, Катафорез, Никель, Полировка, Хром, Цинк |
| Серия | GZ-505 |
| Угол | 90 |
Складная конструкция с фиксацией 90°
Ручка LS-505 складывается в одну сторону на 90°, экономя пространство перед панелью. Внутри оснований установлен стальной шарик, который обеспечивает четкую фиксацию ручки в рабочем (поднятом) и сложенном (прилегающем к панели) положении.
Размеры и монтаж

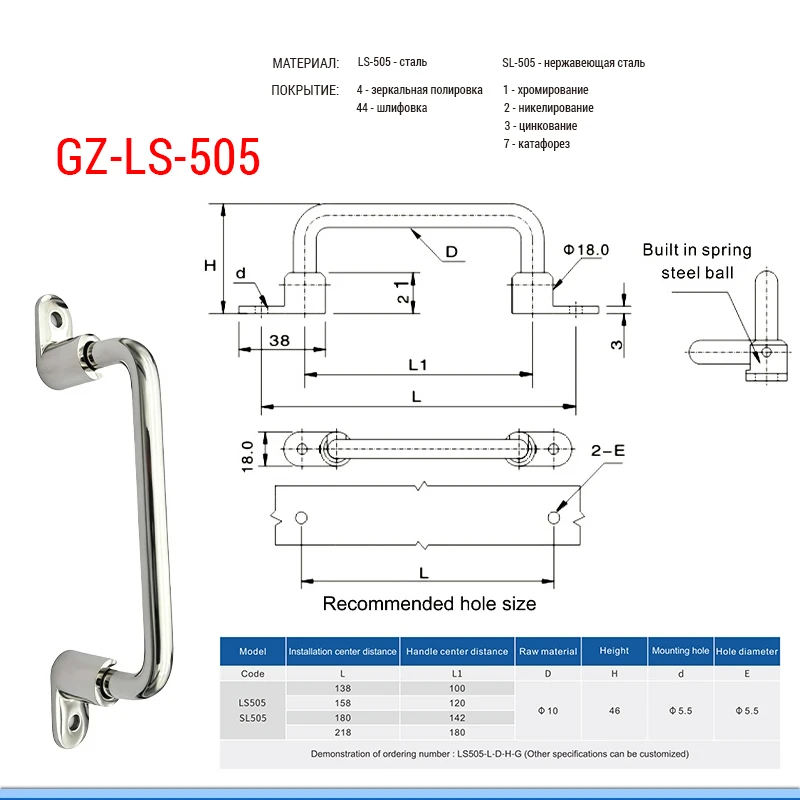

Ручка доступна в нескольких вариантах межосевого расстояния (L1: 100/120/142 мм) и монтажного расстояния (L: 138/158/180/218 мм). На крепежных площадках расположены сквозные отверстия ⌀5,5 мм для крепления болтами с гайками с внутренней стороны панели. Материал — сталь / нержавеющая сталь с зеркальной полировкой (или матовой, в зависимости от спецификации).
Высокая нагрузка и надежность
Ручка рассчитана на высокие статические нагрузки (High load). Стальной пруток диаметром 10 мм и усиленные основания обеспечивают долговечность даже при интенсивной эксплуатации.
