Ручка складная с фиксацией 90° GZ-LS-503
Складная П-образная ручка LS-503 из стали или нержавейки с фиксацией положения 90°. Диаметр прутка 8 мм, межцентровое 72–120 мм, высота 50 мм. Втулки с фиксатором, болтовое крепление снизу, резьба M5.
Для шкафов, дверей и оборудования с ограниченным пространством.
| Диаметр, мм. | 8 |
|---|---|
| Монтажное расстояние, мм | 100, 120, 72, 80, 90 |
| Размер резьбы | m5 |
| Материал | Нержавеющая сталь, Сталь |
Особенности
| Тип крепления | Втулочное |
|---|---|
| Тип монтажа | Болтовой внутренний |
| Тип конструкции | Складная (откидная) |
| Артикул |
L
Все
80
90
100
120
|

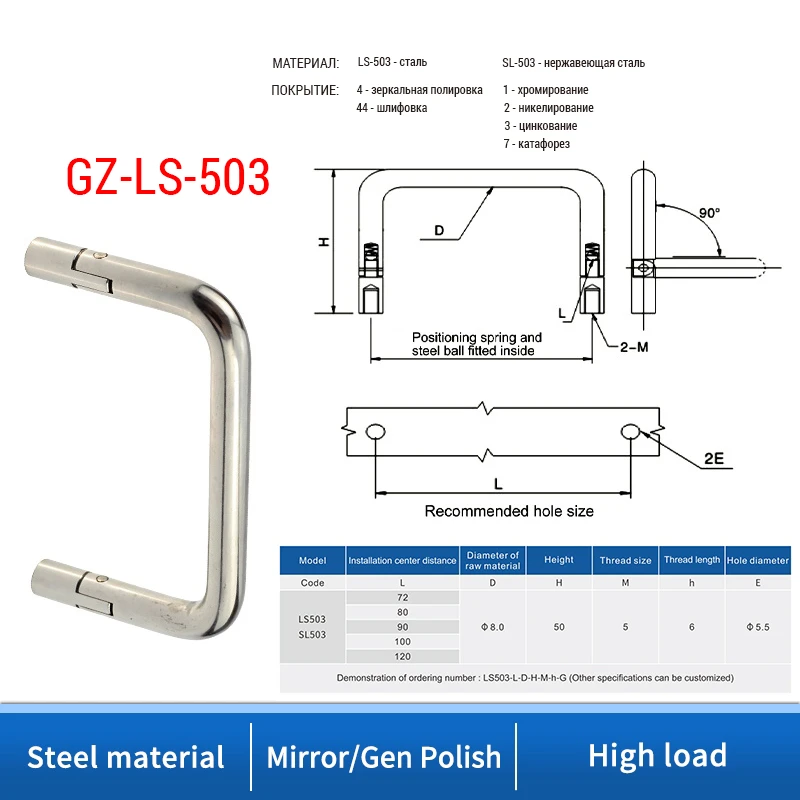

D | H | m | h | E | Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|
| LS-503-105 | 80 | 8 | 50 | m5 | 6 | 5,5 | 450 руб. | 6 шт. | |
| LS-503-110 | 90 | 8 | 50 | m5 | 6 | 5,5 | 480 руб. | 7 шт. | |
| LS-503-115 | 100 | 8 | 50 | m5 | 6 | 5,5 | 505 руб. | 6 шт. | |
| LS-503-120 | 120 | 8 | 50 | m5 | 6 | 5,5 | 602 руб. | 5 шт. |
| Диаметр, мм. | 8 |
|---|---|
| Длина резьбы, мм | 6 |
| Диаметр крепежного отверстия, мм | 5,5 |
| Высота, мм | 50 |
| Монтажное расстояние, мм | 100, 120, 72, 80, 90 |
| Размер резьбы | m5 |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Зеркальная полировка, Катафорез, Никель, Полировка, Хром, Цинк |
| Ось ручки, мм | 100, 120, 72, 80, 90 |
| Цвет | Серебристый |
| Угол | 90 |
Фиксация положения 90°

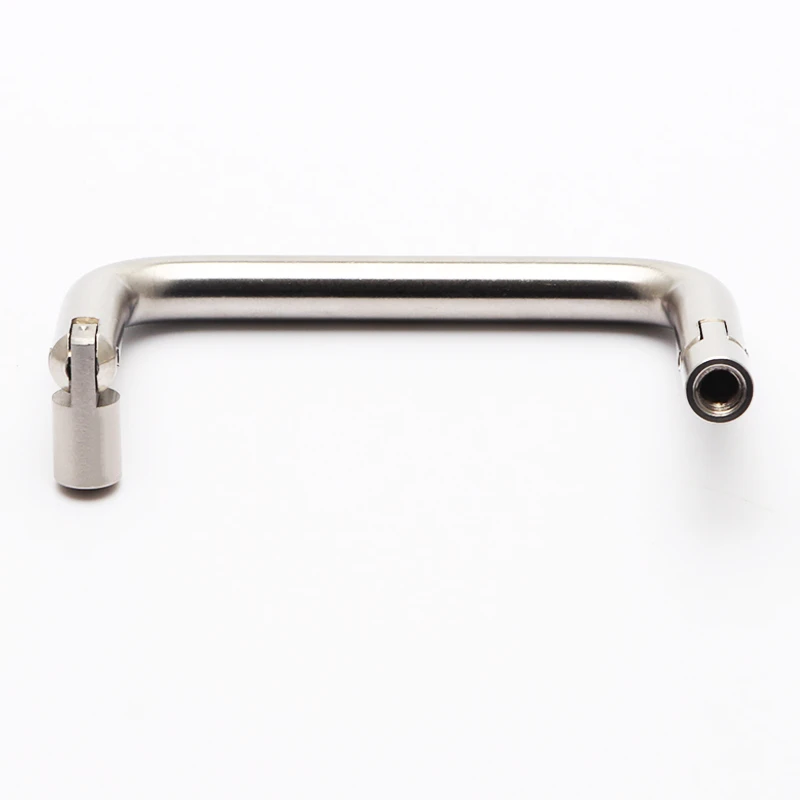

Ручка LS-503 оснащена втулками с механизмом фиксации, который надежно удерживает ручку в рабочем (поднятом) и сложенном (прилегающем к панели) положении. Угол фиксации — 90°. Это особенно удобно для оборудования с ограниченным пространством перед панелью.
Продуманная конструкция оснований

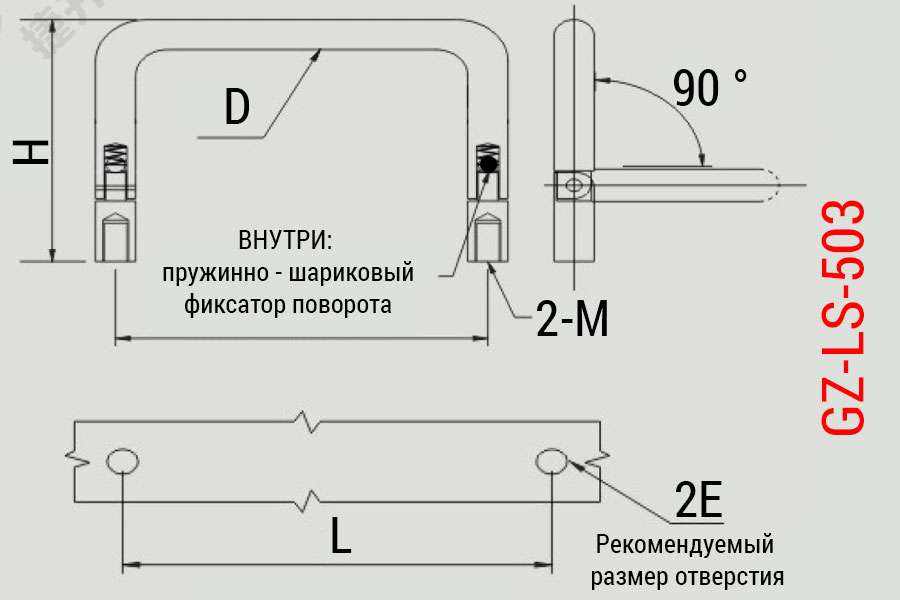

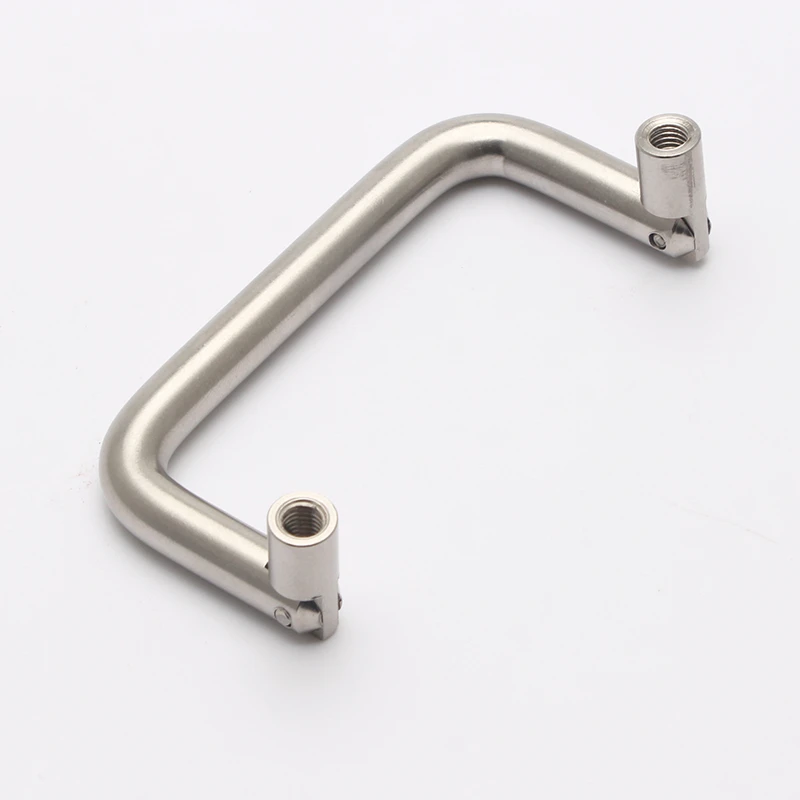

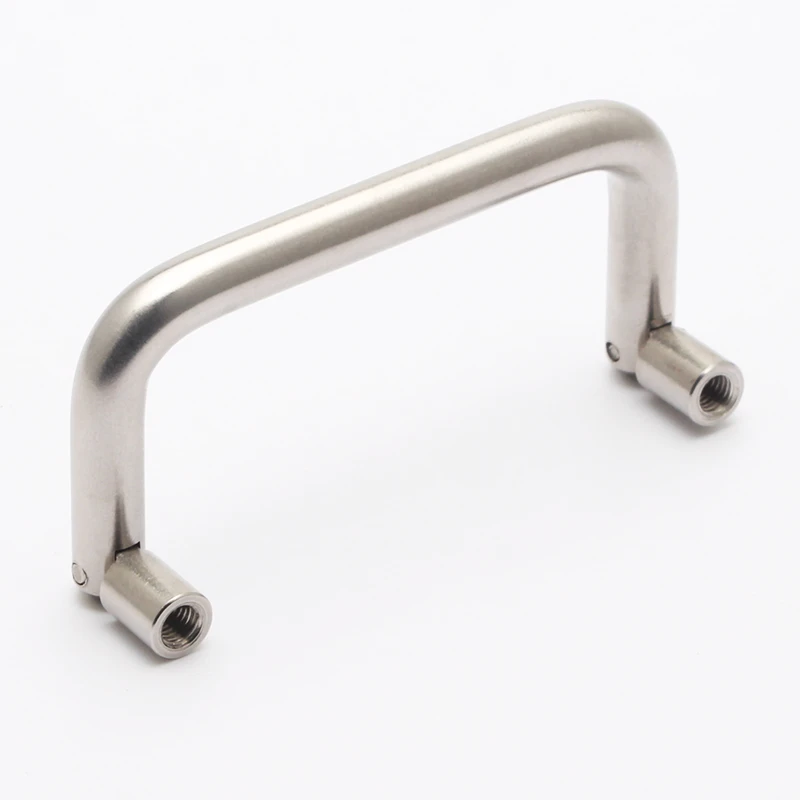

Нижние части ручки представляют собой втулки, в которые снизу вкручиваются болты M5. Это обеспечивает скрытый монтаж без выступающих элементов с лицевой стороны. Внутри втулок установлен фиксатор (шариковый или пружинный), гарантирующий четкую фиксацию в двух положениях.
Универсальные размеры
Диаметр прутка 8 мм, межцентровое расстояние от 72 до 120 мм, высота 50 мм. Ручка доступна из стали или нержавеющей стали с различными покрытиями.
