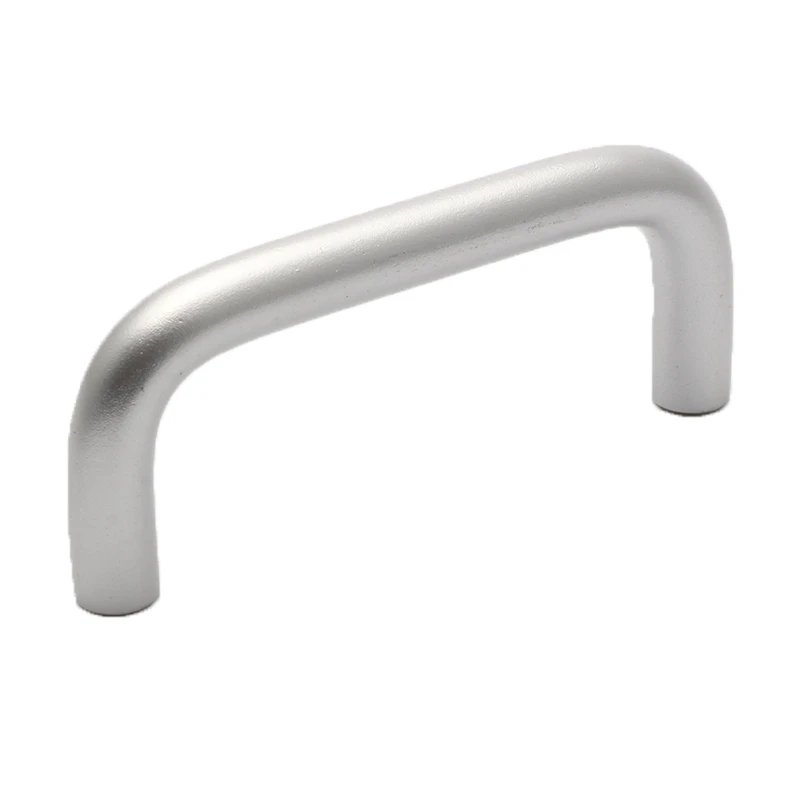

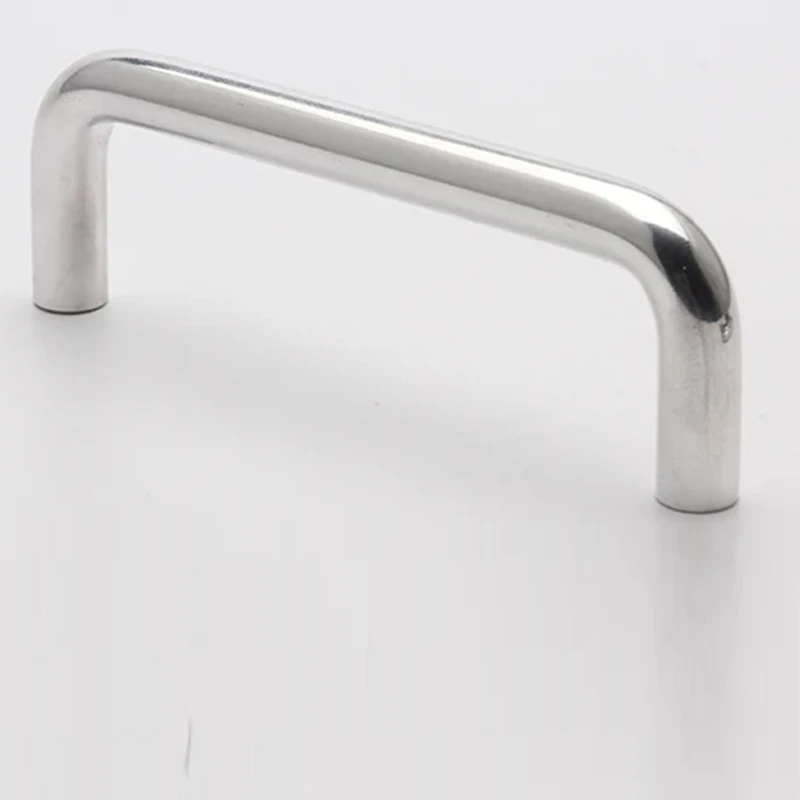

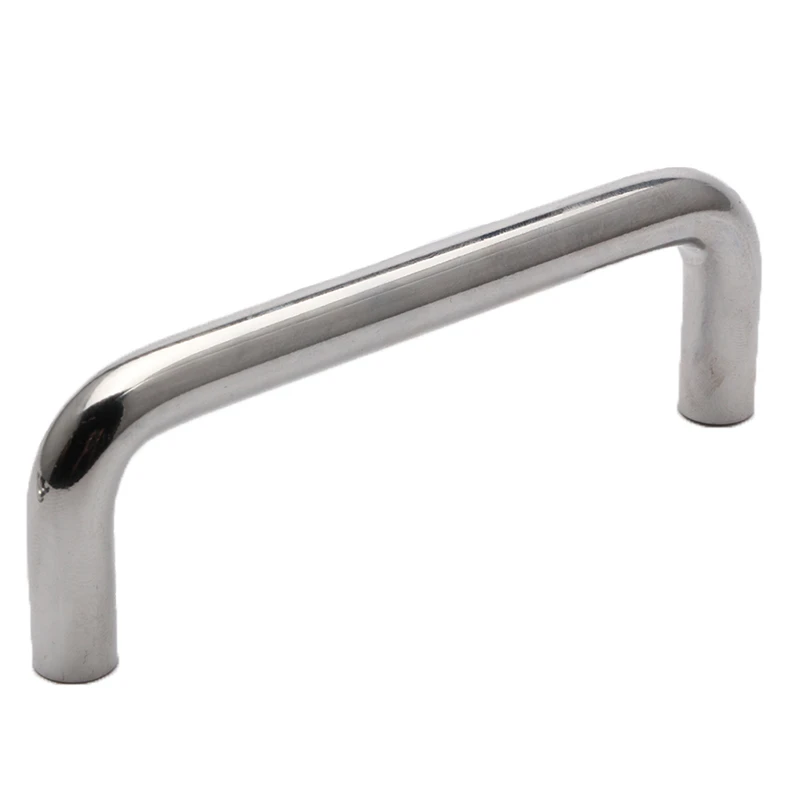

Ручка-скоба GZ-LS-511 промышленная сталь/нержавейка M4-M5

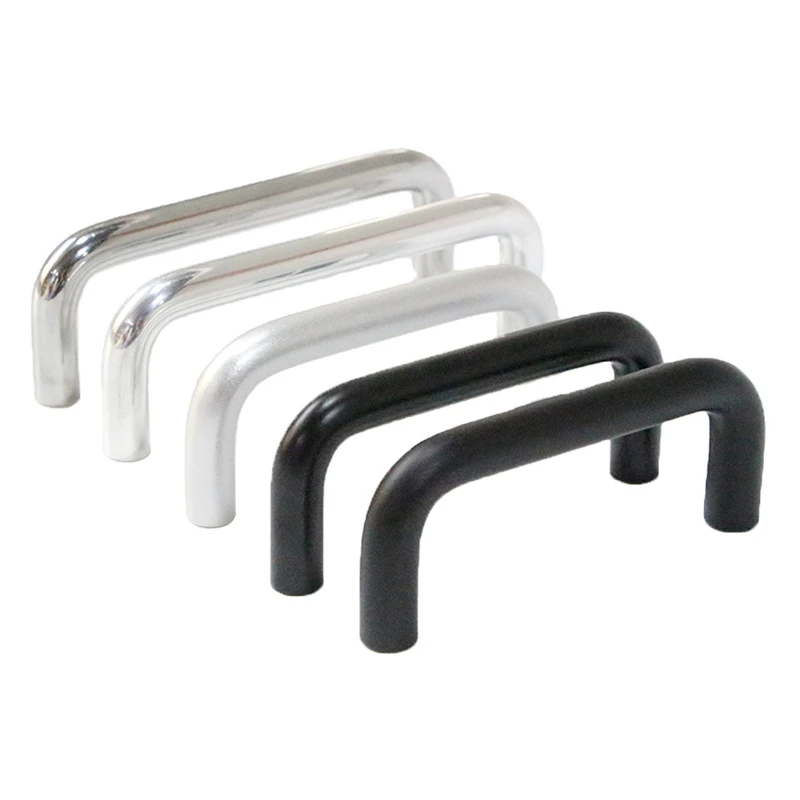

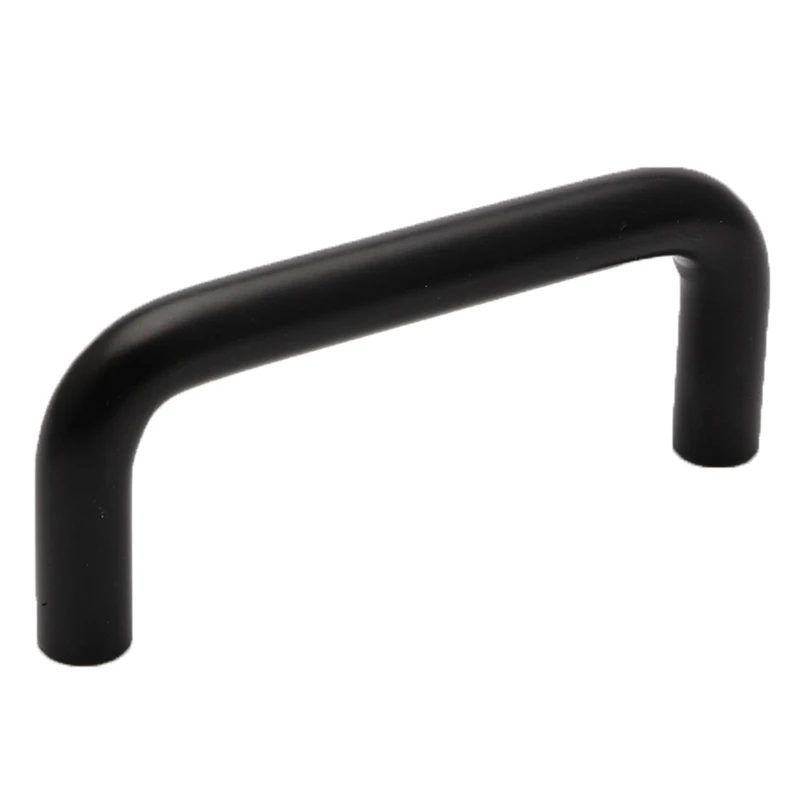

Промышленная ручка-скоба GZ-LS-511 из стали или нержавейки с гальваническим покрытием (хром, никель, цинк) или полировкой. Межосевое 40–160 мм, высота дуги 22–50 мм, диаметр прутка 6–9 мм, резьба втулок M4–M5. Монтаж болтами снизу в резьбовые втулки — скрытый крепеж. Для электрошкафов, панелей управления и промышленного оборудования.
| Диаметр, мм. | 6, 7, 8, 9 |
|---|---|
| Размер резьбы | m4, m5 |
| Монтажное расстояние, мм | 100, 102, 119, 120, 122, 135, 138, 149, 150, 155, 160, 40, 48, 55, 60, 66, 68, 70, 75, 80, 82, 90 |
| Материал | Нержавеющая сталь, Сталь |
Особенности
| Тип крепления | Втулочное, Скрытое |
|---|---|
| Тип монтажа | Болтовой |
| Тип конструкции | Цельная (монолитная) |
| Артикул |

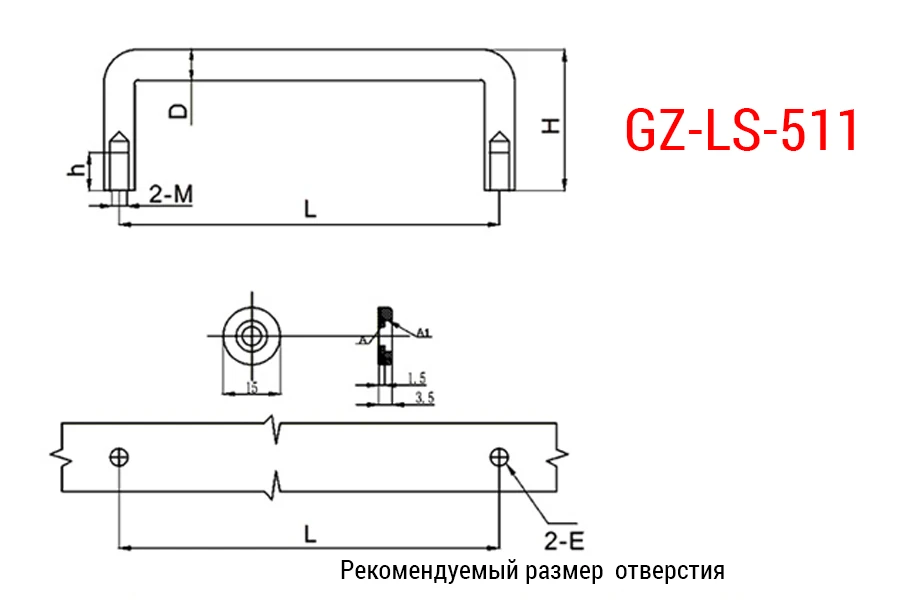

L
Все
40
60
55
82
70
80
90
100
102
122
138
48
66
68
120
75
150
135
155
119
149
160
|
D
Все
6
7
8
9
|
H
Все
22
26
32
43
30
40
45
50
|
m
Все
m4
m5
|
h
Все
7
8
10
|
E
Все
4.5
5,5
|
Цена | Наличие | |
|---|---|---|---|---|---|---|---|---|---|
| GZ-LS-511-40-22-6 | 40 | 6 | 22 | m4 | 7 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-60-22-6 | 60 | 6 | 22 | m4 | 7 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-55-26-6 | 55 | 6 | 26 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-82-26-6 | 82 | 6 | 26 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-70-26-6 | 70 | 6 | 26 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-80-32-6 | 80 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-90-32-6 | 90 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-100-32-6 | 100 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-102-32-6 | 102 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-122-32-6 | 122 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-138-32-6 | 138 | 6 | 32 | m4 | 10 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-48-43-6 | 48 | 6 | 43 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-66-43-6 | 66 | 6 | 43 | m5 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-68-30-7 | 68 | 7 | 30 | m5 | 8 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-60-32-8 | 60 | 8 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-90-32-8 | 90 | 8 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-100-32-8 | 100 | 8 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-120-32-8 | 120 | 8 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-75-40-8 | 75 | 8 | 40 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-150-40-8 | 150 | 8 | 40 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-48-45-8 | 48 | 8 | 45 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-66-45-8 | 66 | 8 | 45 | m4 | 8 | 4.5 | 700 руб. | 5 шт. | |
| GZ-LS-511-90-32-9 | 90 | 9 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-100-32-9 | 100 | 9 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-135-32-9 | 135 | 9 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-155-32-9 | 155 | 9 | 32 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-119-40-9 | 119 | 9 | 40 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-149-40-9 | 149 | 9 | 40 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-160-40-9 | 160 | 9 | 40 | m5 | 10 | 5,5 | 700 руб. | 5 шт. | |
| GZ-LS-511-100-50-9 | 100 | 9 | 50 | m5 | 10 | 5,5 | 700 руб. | 5 шт. |
| Диаметр крепежного отверстия, мм | 4.5, 5,5 |
|---|---|
| Диаметр, мм. | 6, 7, 8, 9 |
| Длина резьбы, мм | 10, 7, 8 |
| Макс. нагрузка, кг | 183 |
| Размер резьбы | m4, m5 |
| Высота, мм | 22, 26, 30, 32, 40, 43, 45, 50 |
| Монтажное расстояние, мм | 100, 102, 119, 120, 122, 135, 138, 149, 150, 155, 160, 40, 48, 55, 60, 66, 68, 70, 75, 80, 82, 90 |
| Цвет | Серебристый |
| Кол-во в упаковке, шт | 1 |
| Крепеж в комплекте | Нет |
| Материал | Нержавеющая сталь, Сталь |
| Покрытие | Зеркальная полировка, Никель, Полировка, Хром |
| Серия | GZ-511 |

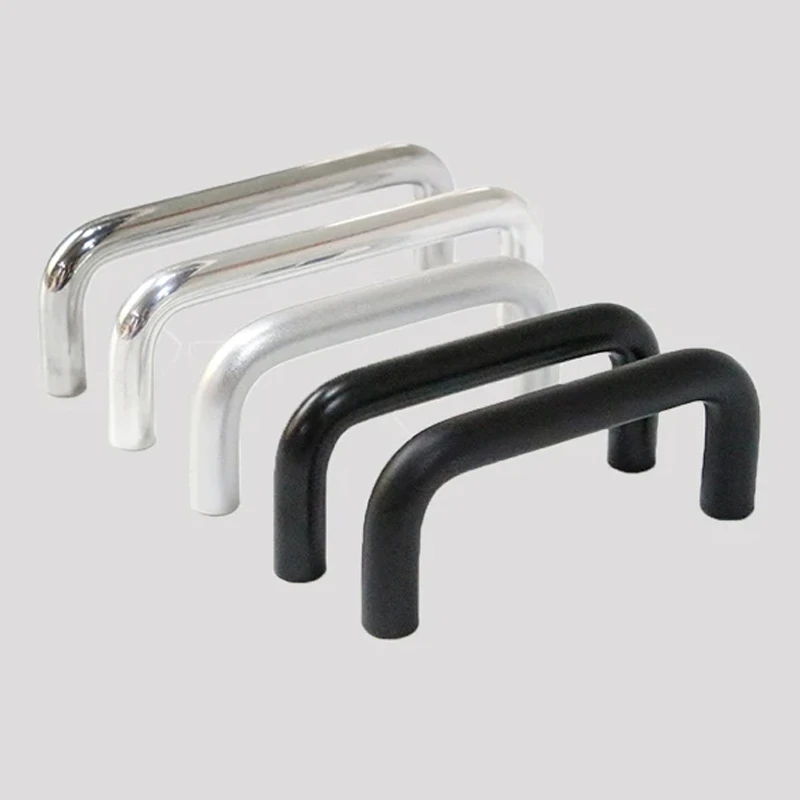

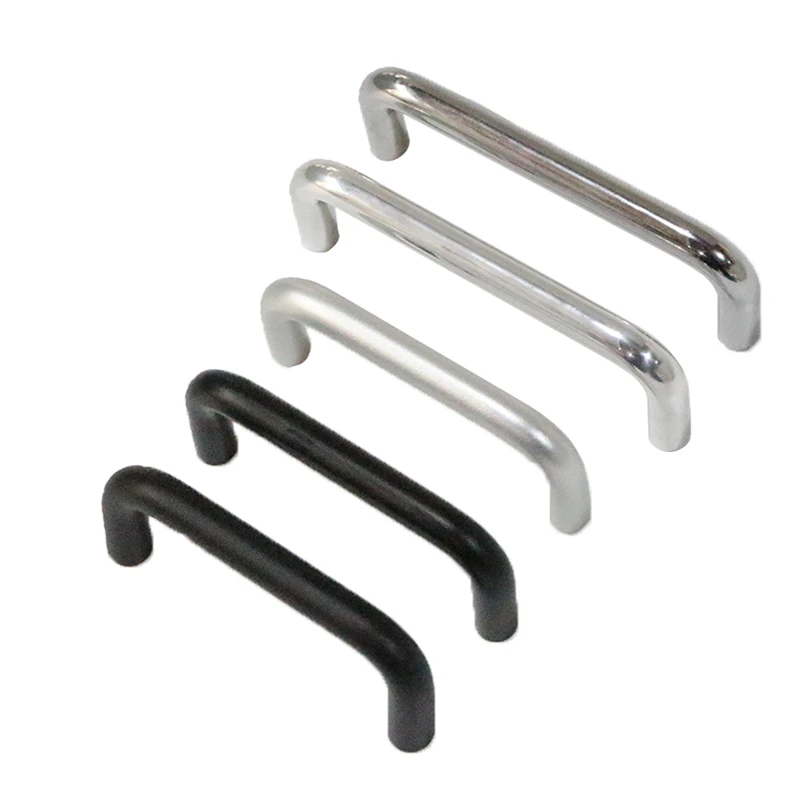

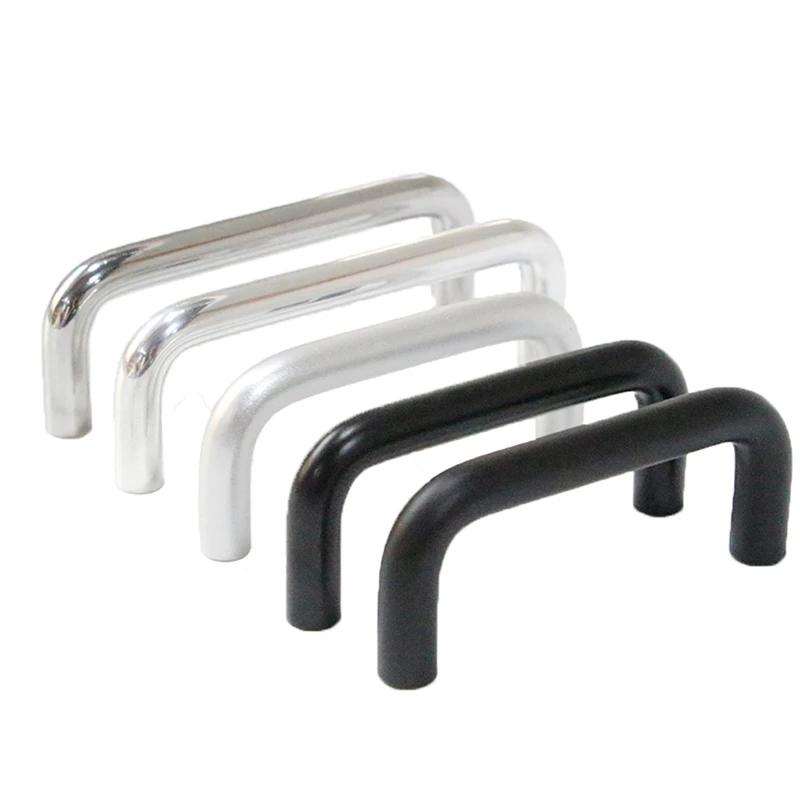

Промышленная ручка-скоба GZ-LS-511 — универсальное решение для шкафов управления, панелей оператора, серверных стоек и медицинского оборудования. Изготавливается из углеродистой стали с гальваническим покрытием (хромирование, никелирование, цинкование) или из нержавеющей стали с зеркальной полировкой или шлифовкой. Широкий размерный ряд охватывает межосевые расстояния от 40 до 160 мм, высоту дуги от 22 до 50 мм и диаметр прутка от 6 до 9 мм, что позволяет подобрать ручку под любую конструктивную задачу. Выдерживает высокие статические нагрузки (до 1800 N) и устойчива к коррозии, маслам и агрессивным средам.

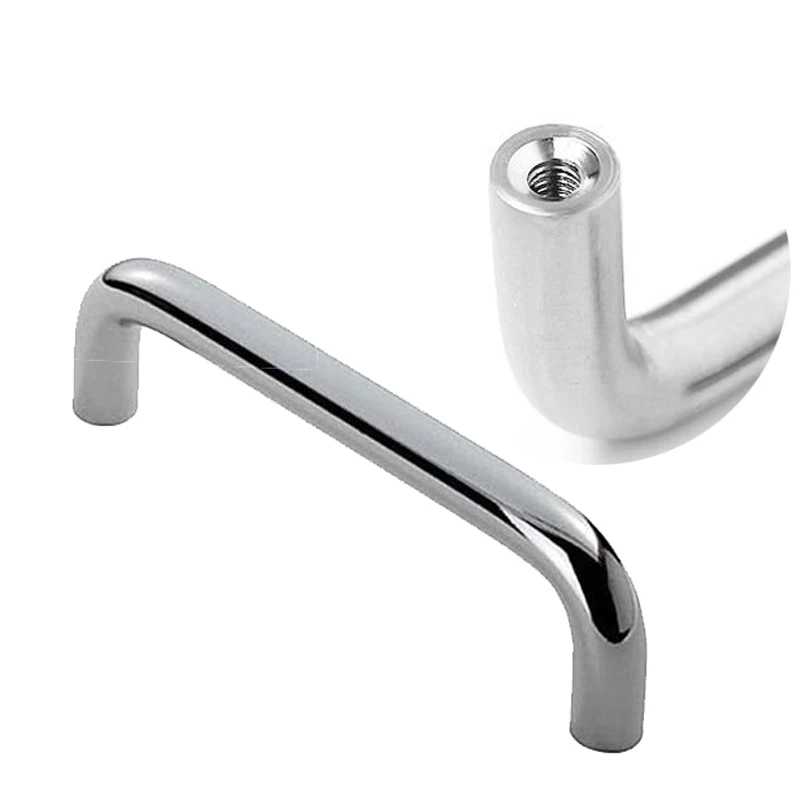

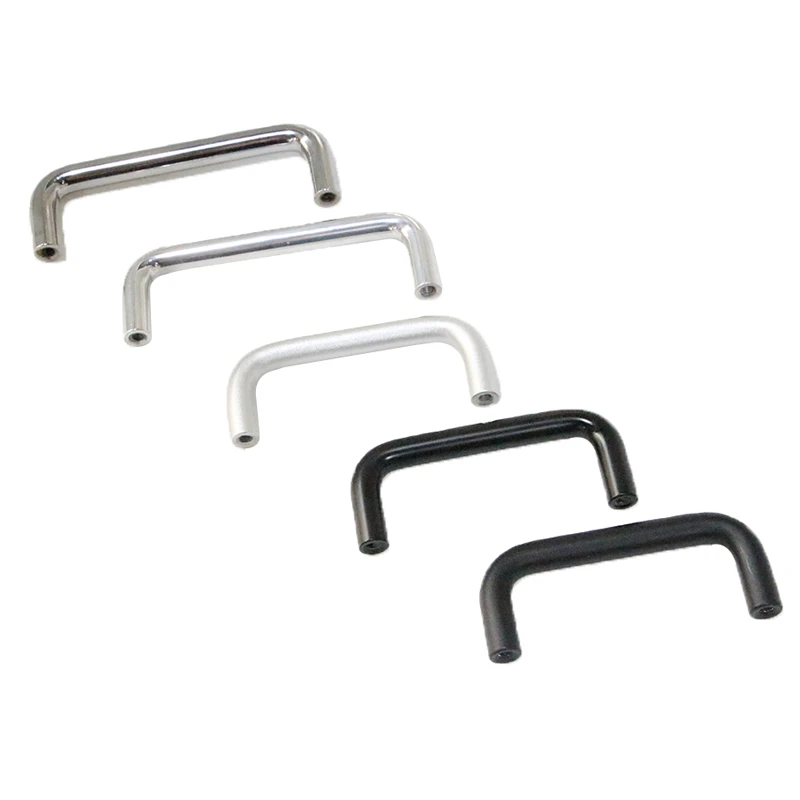

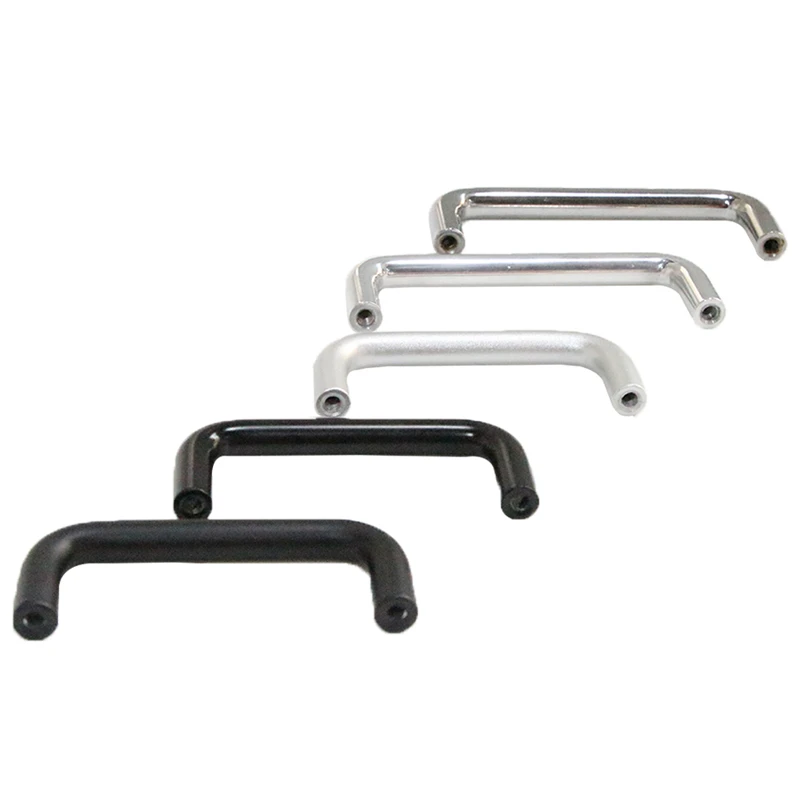

Конструктивная особенность — в основаниях ручки интегрированы резьбовые втулки (M4/M5 в зависимости от типоразмера). Монтаж осуществляется болтами, которые вкручиваются в эти втулки с внутренней стороны панели, обеспечивая скрытое крепление без выступающих гаек или шпилек с лицевой стороны. Это гарантирует аккуратный внешний вид и упрощает установку на панели различной толщины. Ручка поставляется без крепежа — болты приобретаются отдельно под конкретную толщину панели. Применяется в электротехнике, транспортном машиностроении, медицинской технике и промышленной автоматизации.
