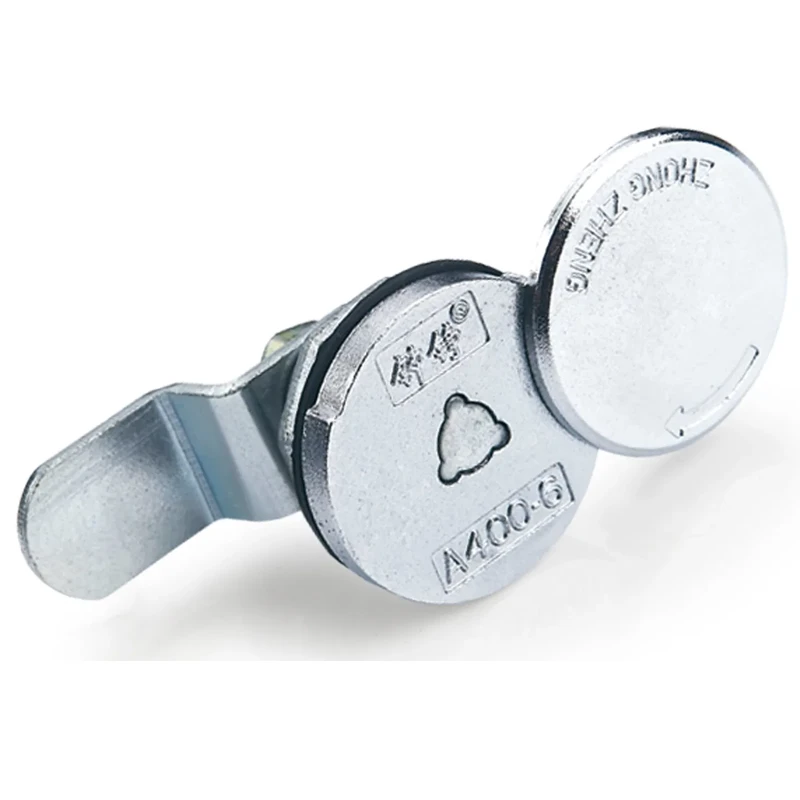

Замок кулачковый A40-6-1 с крышкой Ø43 мм, глубина 18 мм
Кулачковый замок с увеличенной защитной крышкой Ø43 мм — перекрывает фланец с запасом, надёжно защищая личинку от пыли и влаги. Брендированная крышка с надписью ZHONG ZHEN и стрелкой поворота. Сменные личинки GK01, GK03. В комплекте пружинная пластина и монтажная пластина.
1 000 руб.
Увеличенная крышка Ø43 мм — максимальная защита личинки
A40-6-1 отличается от A40-22 крышкой увеличенного диаметра Ø43 мм — она выступает за фланец и перекрывает зазор вокруг корпуса, обеспечивая ещё более надёжную защиту от грязи и влаги. На крышке нанесена стрелка направления поворота и брендинг производителя ZHONG ZHEN — визуальная подсказка для оператора. Защита от пыли, стружки и брызг воды без дополнительных аксессуаров.
Конструкция и комплектация
Фланец Ø22 мм, монтажное отверстие квадратное □19.5 мм, глубина посадки GH18 мм, кулачок прямой длиной 45 мм, ширина 20 мм. Угол поворота 90°. В комплекте пружинная пластина (PH) и монтажная пластина.
Применение
Промышленное оборудование в запылённых и влажных условиях, наружные шкафы, распределительные щиты на производстве — там, где стандартная крышка Ø31 мм недостаточно перекрывает зазор вокруг замка.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | A-40 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 9 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK01, GK03 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
