Замок кулачковый A40-22 с защитной крышкой, глубина 18 мм
Кулачковый замок со встроенной защитной крышкой и пескоструйной отделкой. Крышка Ø31 мм закрывает личинку от пыли, грязи и влаги — актуально для наружных шкафов, производственных помещений и оборудования с брандспойтной мойкой. Сменные личинки GK03, GK48, GK68. В комплекте монтажная пластина.
1 000 руб.
Встроенная защитная крышка — пыль и влага не попадают в личинку

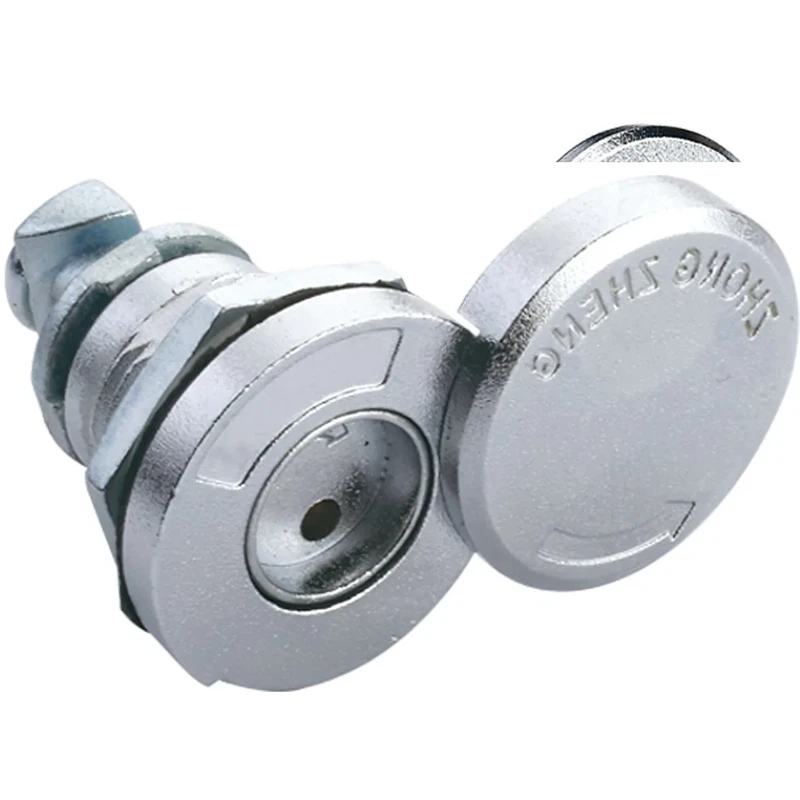

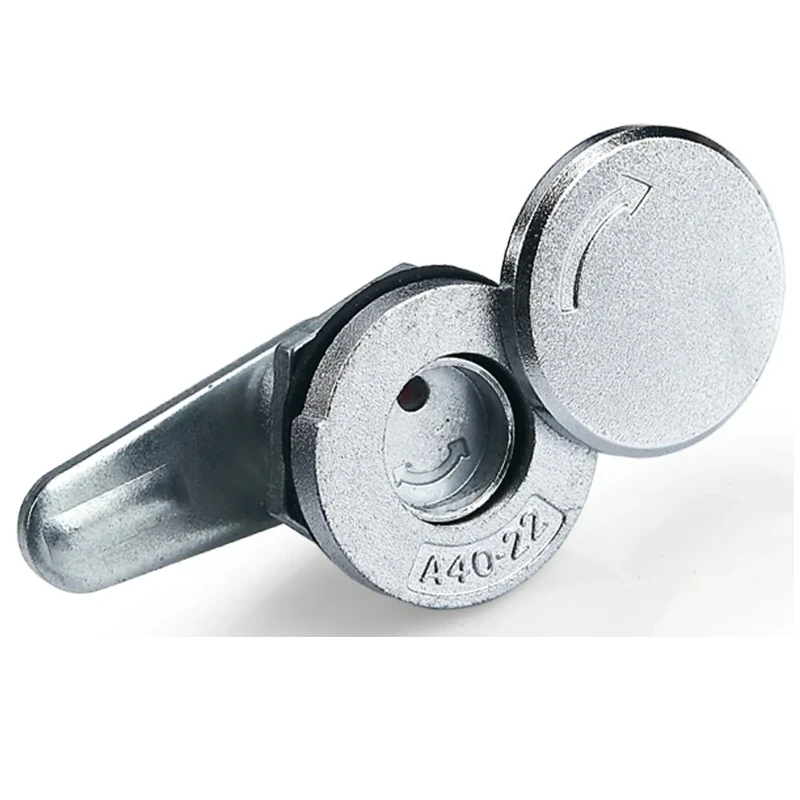

A40-22 оснащён поворотной крышкой Ø31 мм, которая в закрытом положении полностью перекрывает доступ к личинке. В отличие от отдельных пылезащитных колпачков (Essentra dust cap, Camlock Systems dust cap), здесь крышка встроена в конструкцию — не теряется и не требует отдельного монтажа. Защищает от пыли, стружки, брызг воды и грязи. Актуально для деревообрабатывающего и металлообрабатывающего оборудования, наружных шкафов и щитов в условиях мойки.
Пескоструйная отделка и конструкция

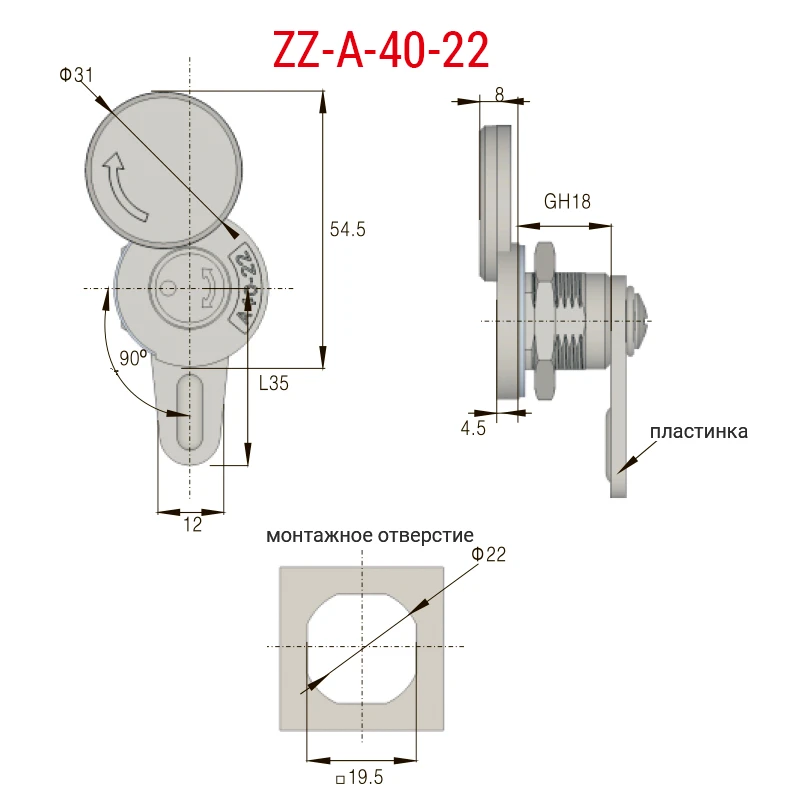

Покрытие хром + пескоструйная обработка даёт матовую фактурную поверхность, устойчивую к царапинам и коррозии. Фланец Ø31 мм, монтажное отверстие квадратное □19.5 мм, глубина посадки GH18 мм, кулачок прямой длиной 35 мм, ширина 12 мм. Угол поворота 90°. В комплекте монтажная пластина.
Сменные личинки и применение
Три варианта личинок: GK03, GK48, GK68 — для разных систем управления доступом. Замок востребован в распределительных шкафах на производстве, промышленном оборудовании во влажных и запылённых помещениях, наружных шкафах автоматики.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Пескоструйная обработка |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | A-40 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 31 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 35 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 8 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
