Замок кулачковый A812-2 с двузубым ключом, глубина 20 мм
Компактная версия замка серии A812 с фланцем Ø42 мм и монтажным шаблоном 30×30 мм. Четыре крепёжных отверстия Ø4 мм фиксируют замок без проворота. Глубина посадки GH20 мм. Двузубый ключ GK16U/GK16Z с отверстием для хранения. Для шкафов, где фланец Ø60 мм избыточен.
1 000 руб.
Компактный фланец при том же принципе крепления
A812-2 — уменьшенная версия A812 с фланцем Ø42 мм вместо Ø60 мм. Монтажный шаблон 30×30 мм с четырьмя крепёжными отверстиями Ø4 мм и центральным Ø22 мм. Крепление винтами через фланец обеспечивает надёжную фиксацию без проворота — гайка сзади не нужна. Толщина фланца 15.5 мм создаёт дополнительную жёсткость конструкции.
Двузубый ключ и конструкция

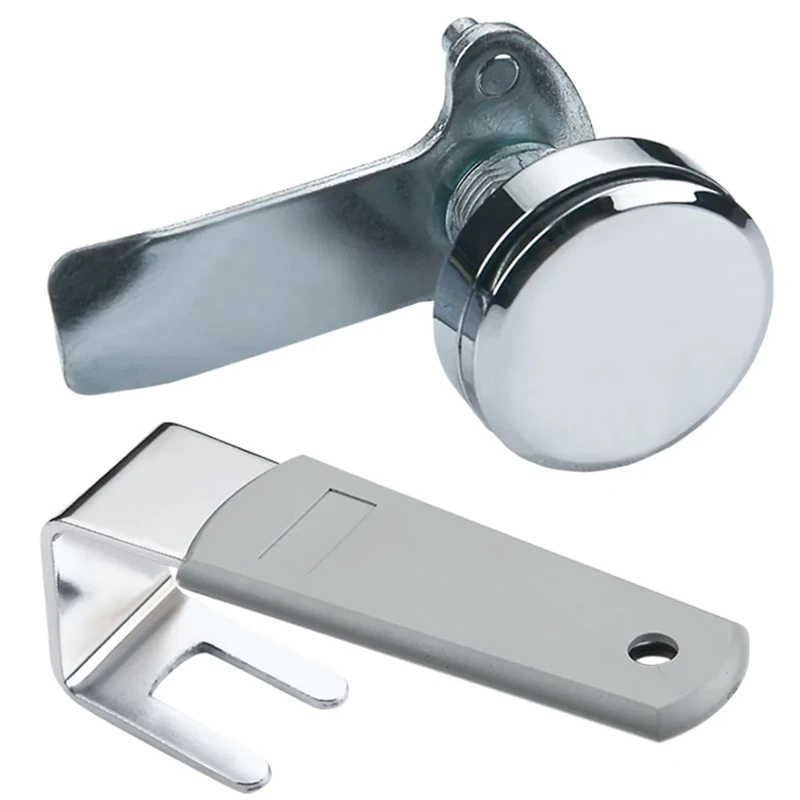

Металлический двузубый ключ GK16U/GK16Z с прорезиненной рукояткой и отверстием для хранения на крюке или кольце. Фланец Ø42 мм, GH20 мм, кулачок прямой длиной 45 мм, ширина 23 мм. Угол поворота 90°.
Применение
Распределительные шкафы и промышленное оборудование, где фланец Ø60 мм избыточен по размеру или не вписывается в дизайн панели. Уличные шкафы и энергетические объекты с контролируемым периметром.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Вентиляционные системы, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | A-812 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 42 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 20 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 20 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 15.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK16U, GK16Z |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
