Замок кулачковый A812H62 с двузубым ключом, глубина 62 мм
Крупный кулачковый замок с декоративным фланцем Ø60 мм и двузубым ключом GK16U/GK16Z для шкафов с очень толстыми стенками или двойными дверями. Глубина посадки GH62 мм — максимальная в серии A812. Кулачок 28.5×59 мм с отверстием Ø9 мм для хранения ключа на стене или кольце.
1 000 руб.
GH62 — для шкафов с двойными стенками и толстыми дверями
A812H62 — удлинённая версия замка A812 с глубиной посадки GH62 мм и общей высотой H98 мм. Длинная резьбовая часть позволяет устанавливать замок в шкафы с двойными стенками, утеплёнными дверями или нестандартно глубокими профилями — туда, где стандартный A812 (GH18) не достаёт до рамы. Принцип работы и ключ те же.

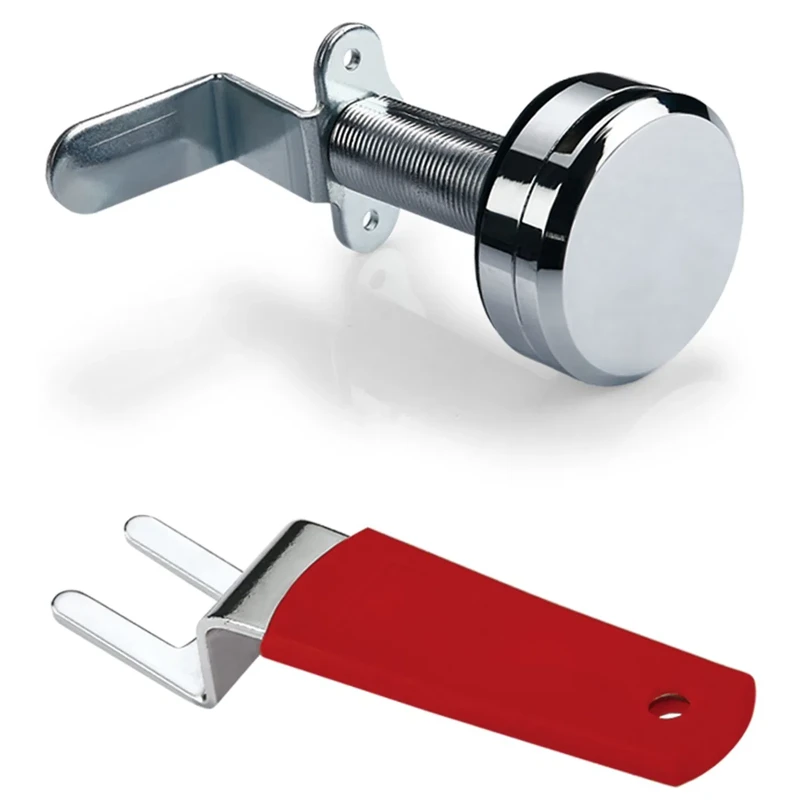

Двузубый ключ и декоративный фланец

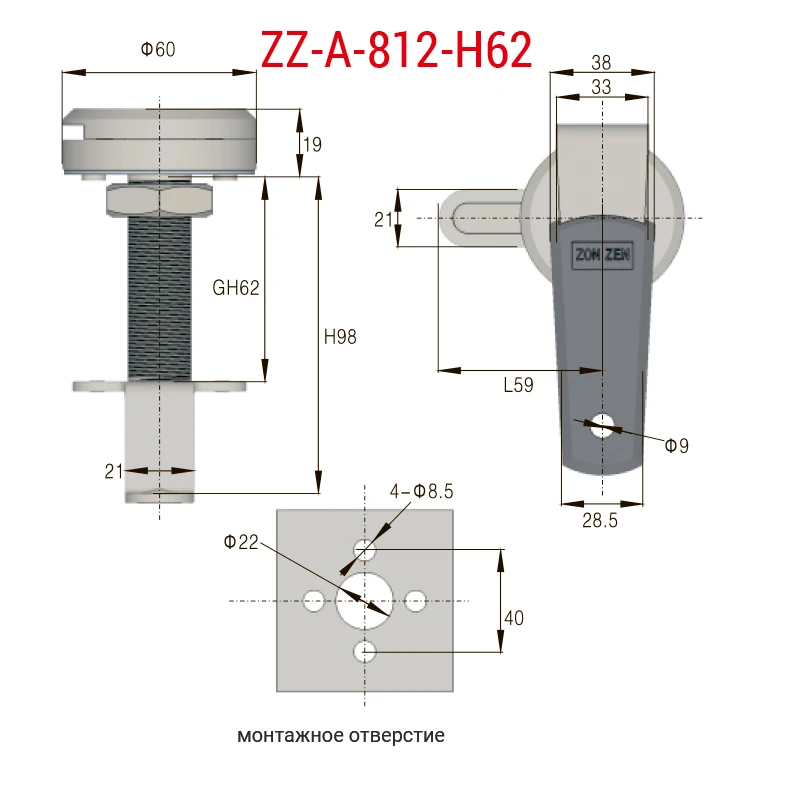

Металлический двузубый ключ GK16U/GK16Z с прорезиненной рукояткой вставляется в два отверстия на фланце и поворачивает замок на 90°. Отверстие Ø9 мм в рукоятке — для хранения ключа на крюке или кольце рядом со шкафом. Большой круглый фланец Ø60 мм закрывает механизм снаружи. Кулачок прямой 28.5×59 мм. Монтажное отверстие 40×40 мм с центральным Ø22 мм и 4 крепёжными Ø8.5 мм.
Применение
Крупные силовые распределительные шкафы с двойными стенками, трансформаторные будки и уличные энергетические шкафы с утеплением, промышленное оборудование с нестандартно глубокими дверными профилями.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Вентиляционные системы, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | A-812 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 60 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 62 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 40 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 40 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 59 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 19 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK16U, GK16Z |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
