Замок кулачковый JK602, глубина 18 мм
Кулачковый замок серии JK602 с шестигранным фланцем Ø22.5 мм и пластиковым уплотнением. Шестигранная форма фланца исключает проворот корпуса в панели без дополнительных штифтов. Три варианта сменных личинок: двузубый 4 мм, квадрат 7×7 мм, однощелевой шлиц. В комплекте монтажная пластина, уплотнение и гайка.
1 000 руб.
Шестигранный фланец — фиксация без проворота

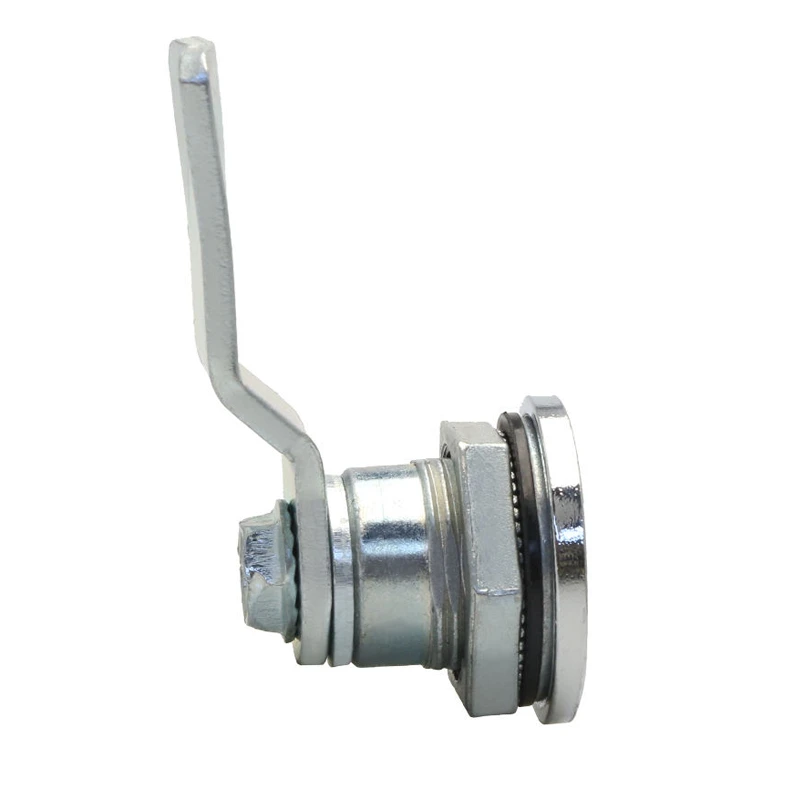

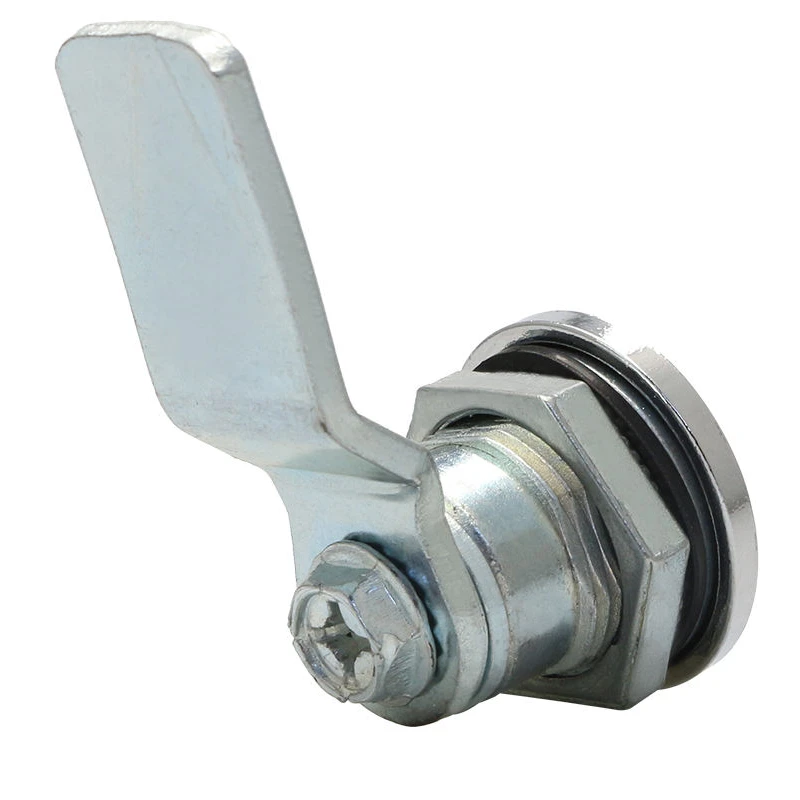

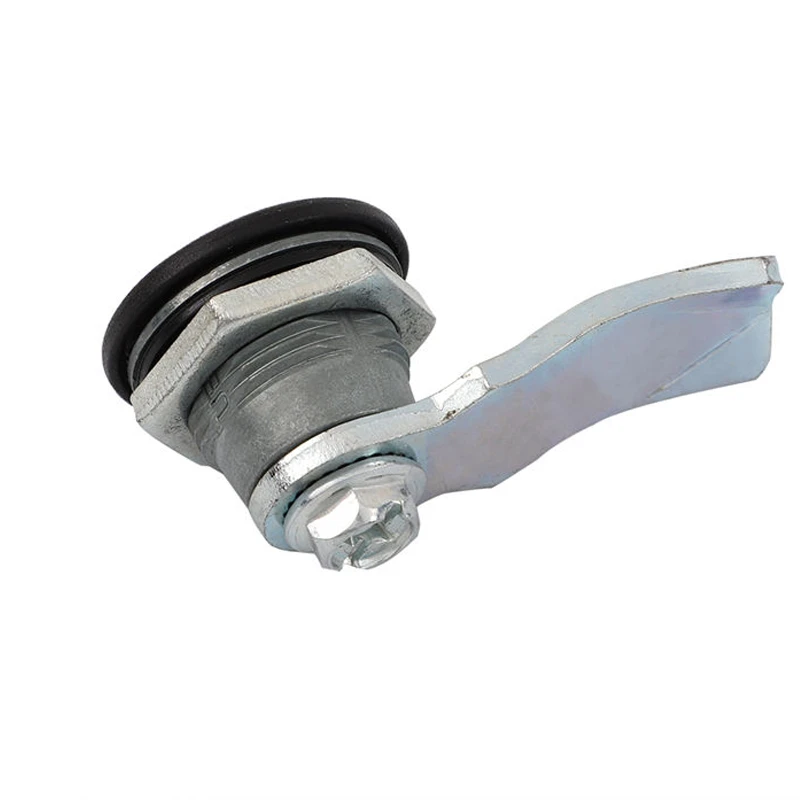

JK602 оснащён шестигранным фланцем Ø22.5 мм, который входит в профильное монтажное отверстие 20.1×20.1 мм и физически блокирует вращение корпуса при повороте личинки. Пластиковое уплотнение под фланцем герметизирует зазор между корпусом и панелью. Корпус из цинкового сплава с хромовым покрытием, крепление цинковой шестигранной гайкой M22×1.5 (в комплекте). Кулачок прямой, крепится к валу винтом. В комплекте монтажная пластина.
Три варианта сменных личинок

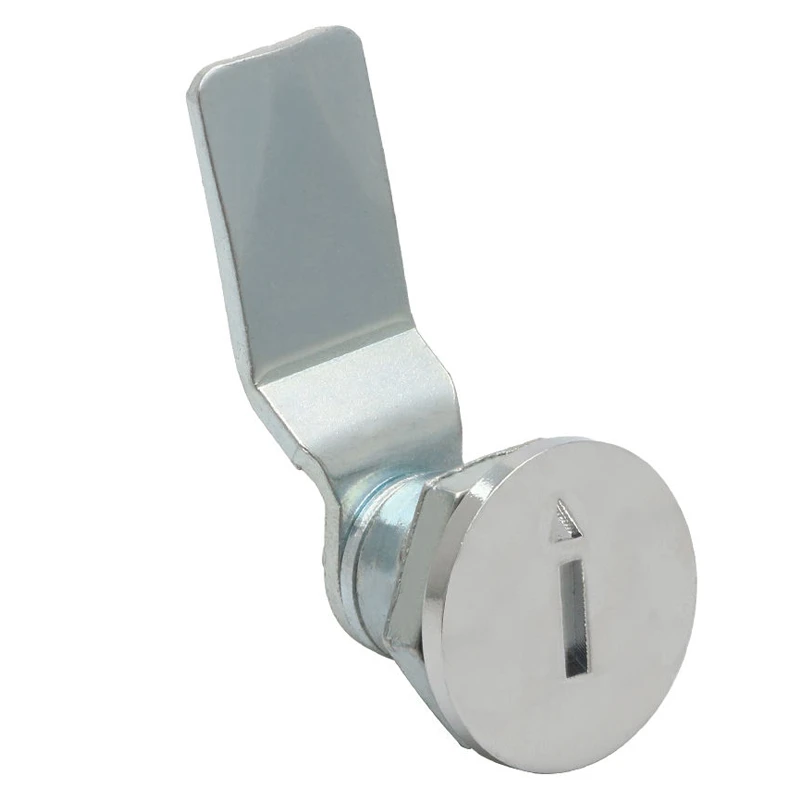

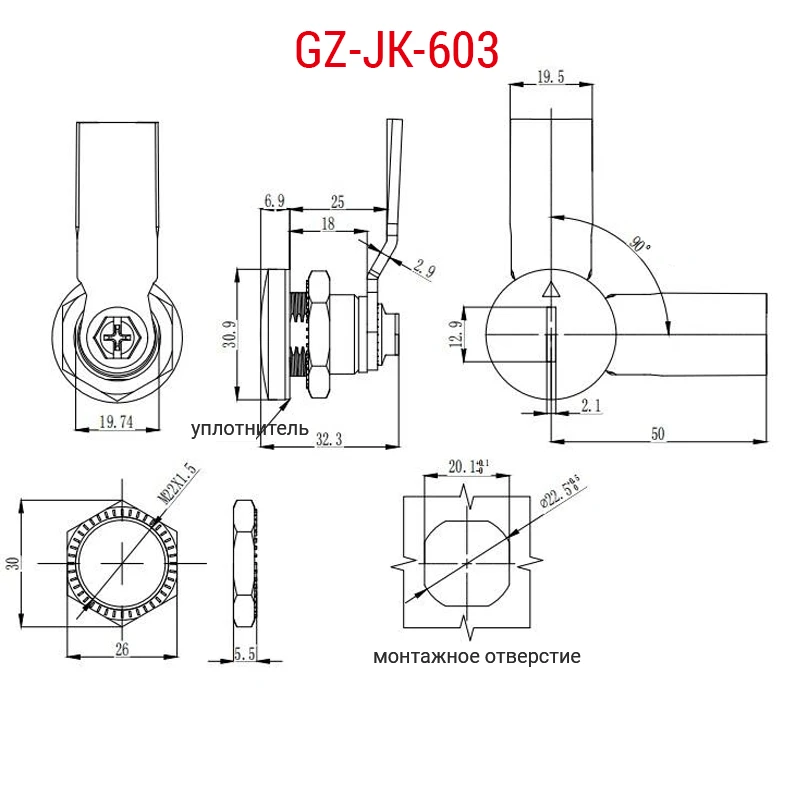

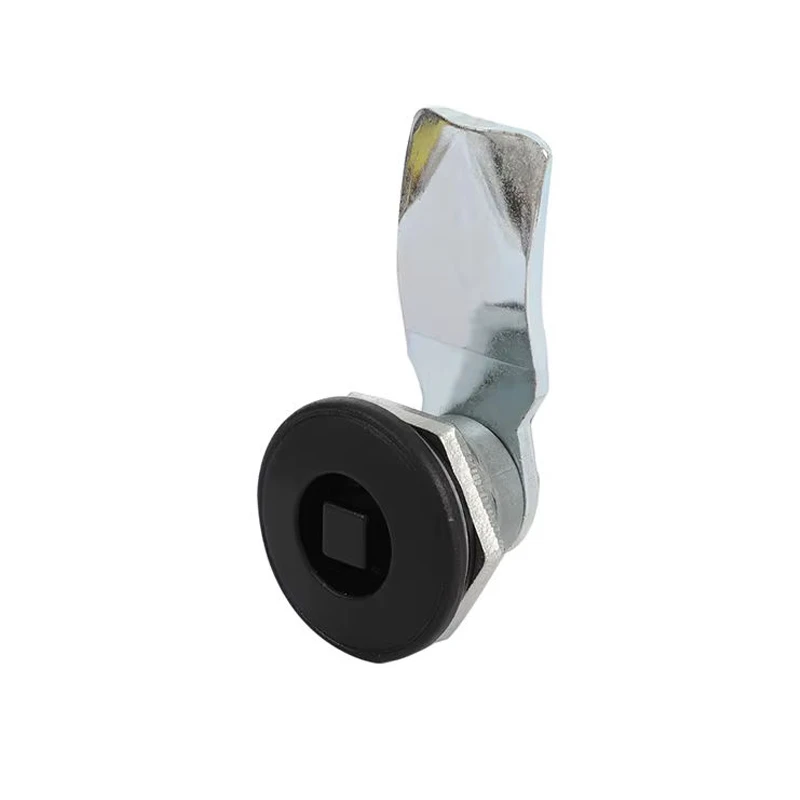

Замок поставляется с одной личинкой на выбор из трёх типов: двузубый 4 мм, квадрат 7×7 мм, однощелевой шлиц. Личинка меняется без демонтажа корпуса — удобно при смене системы доступа или замене повреждённой личинки. Фланец Ø22.5 мм, монтажное отверстие профильное 20.1×20.1 мм, глубина посадки GH18 мм, длина кулачка 50 мм, ширина 19.5 мм. Угол поворота 90°.
Применение
Распределительные шкафы и щиты, серверные стойки и телеком-шкафы, промышленное оборудование и станочные ограждения — там, где важна надёжная фиксация корпуса замка в панели и возможность смены личинки без замены всего замка.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы, Станочные ограждения и кожухи |
| Серия | JK-603 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Шестигранник |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 20.1 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 20.1 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 50 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 2.9 |
| Система ключейКак организована совместимость ключей между несколькими замками | A, H, J |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
