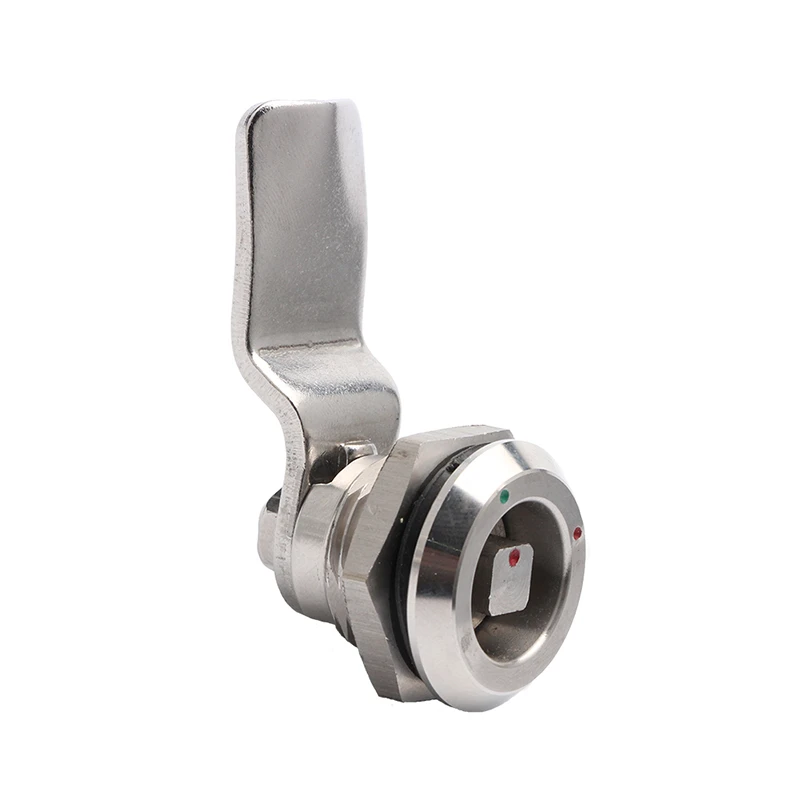

Замок кулачковый JK603 нержавеющий, глубина 18 мм
Кулачковый замок серии JK603 с вибрационной полировкой и степенью защиты IP54. Матовая поверхность нержавеющего цвета устойчива к коррозии и механическим повреждениям — актуально для оборудования в агрессивных средах и помещениях с повышенной влажностью. 10 вариантов сменных личинок. Монтажное отверстие профильное 19.7×19.7 мм, GH18 мм.
1 000 руб.
Вибрационная полировка и IP54 для агрессивных сред
JK603 в исполнении с вибрационной полировкой предназначен для эксплуатации в условиях повышенной влажности, химически активных сред и частой мойки оборудования. Матовая поверхность устойчива к царапинам и коррозии, сохраняет внешний вид при длительной эксплуатации. Степень защиты IP54 обеспечивается пластиковым уплотнением под фланцем — влага и пыль не проникают внутрь шкафа через монтажное отверстие. Корпус из цинкового сплава, резьба M22×1.5, крепление гайкой (в комплекте). Кулачок прямой, крепится винтом.

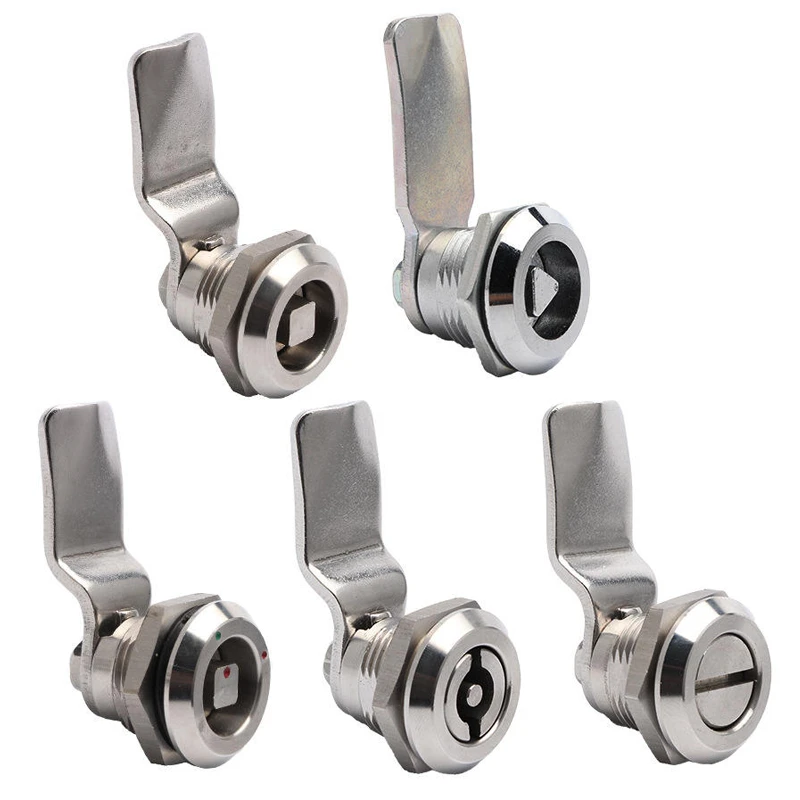

10 вариантов сменных личинок

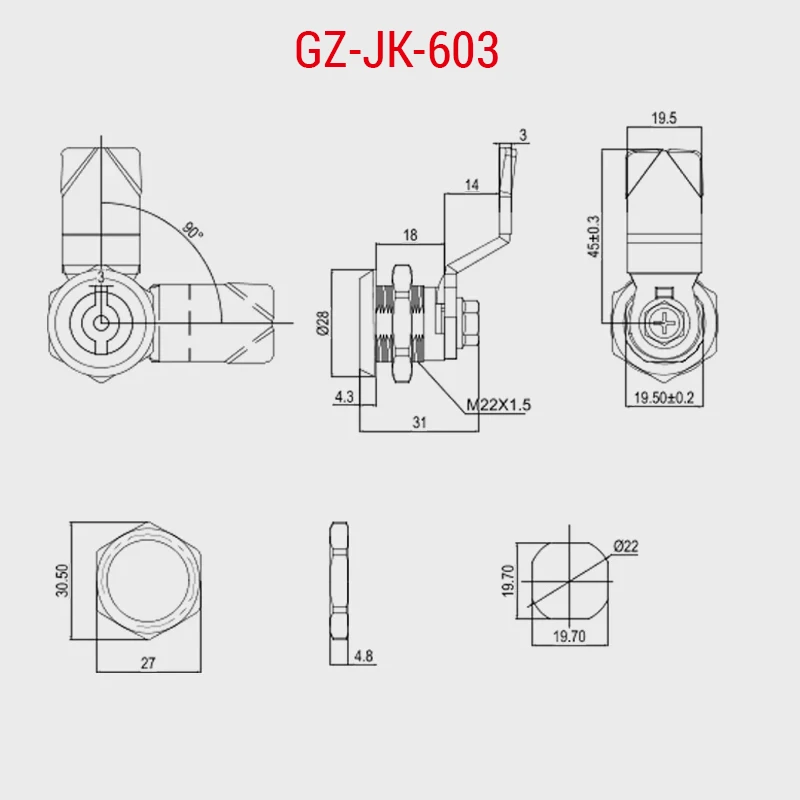

Замок поставляется с одной личинкой на выбор из 10 типов: двузубый, треугольный, квадратный разных размеров, внутренний и внешний шестигранник, однощелевой шлиц и другие профили. Личинка меняется без демонтажа корпуса. Фланец Ø28 мм круглый, монтажное отверстие профильное Ø22 мм в проёме 19.7×19.7 мм, глубина посадки GH18 мм, длина кулачка 45 мм, ширина 19.5 мм.
Применение
Пищевое и медицинское оборудование, холодильные камеры и шкафы в производственных помещениях с мойкой, распределительные щиты на улице и в условиях высокой влажности, промышленное оборудование химических производств — везде, где стандартное хромовое покрытие недостаточно стойко к среде эксплуатации.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Вибрационная полировка |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты, Холодильное оборудование |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.7 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19.7 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.3 |
| Система ключейКак организована совместимость ключей между несколькими замками | A, D, E, F, G, H, I, J, K, N |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
