Замок кулачковый JK605 с поворотной ручкой, глубина 18 мм
Кулачковый замок серии JK605 с эргономичной поворотной ручкой и степенью защиты IP65 — наивысший показатель в линейке. Полная защита от пыли и струй воды под давлением. Корпус хромированный, ручка чёрная. Монтажное отверстие профильное 20.1×20.1 мм. Для шкафов в условиях активной мойки и запылённых производств.
1 000 руб.
IP65 — полная защита от пыли и струй воды
JK605 обеспечивает степень защиты IP65 — это максимум среди замков серии JK600. Пыль не проникает внутрь совсем, а вода выдерживает прямые струи под давлением с любого направления. Это делает замок пригодным для пищевых производств, мясоперерабатывающих цехов, автомоечных станций и любого оборудования, которое регулярно моется брандспойтом. Корпус из цинкового сплава с хромовым покрытием, ручка чёрная пластиковая.
Конструкция и особенности

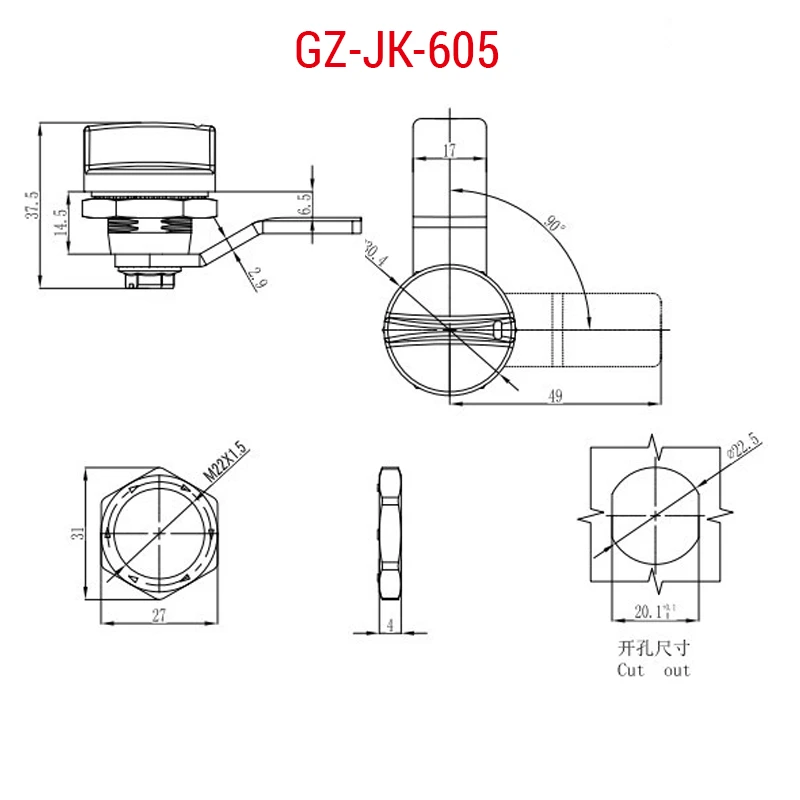

Поворотная ручка открывает замок поворотом на 90° — ключ не нужен. Фланец Ø30.4 мм, монтажное отверстие профильное Ø22.5 мм в проёме 20.1×20.1 мм, глубина посадки GH18 мм, кулачок изогнутый длиной 49 мм, ширина 17 мм. Резьба M22×1.5, крепление гайкой.
Применение
Пищевое и перерабатывающее оборудование, холодильные шкафы и камеры, оборудование автомоек и карвашей, промышленные шкафы на производствах с регулярной мойкой — везде, где IP54 уже недостаточно.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Холодильное оборудование |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 30.4 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 20.1 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 20.1 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 49 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6.5 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Изогнутый кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
