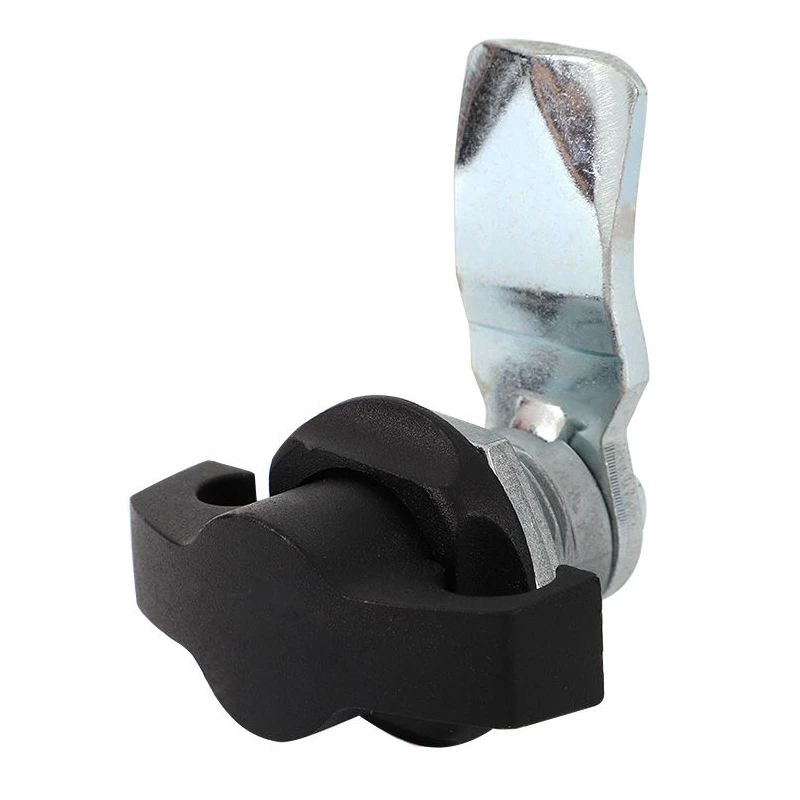

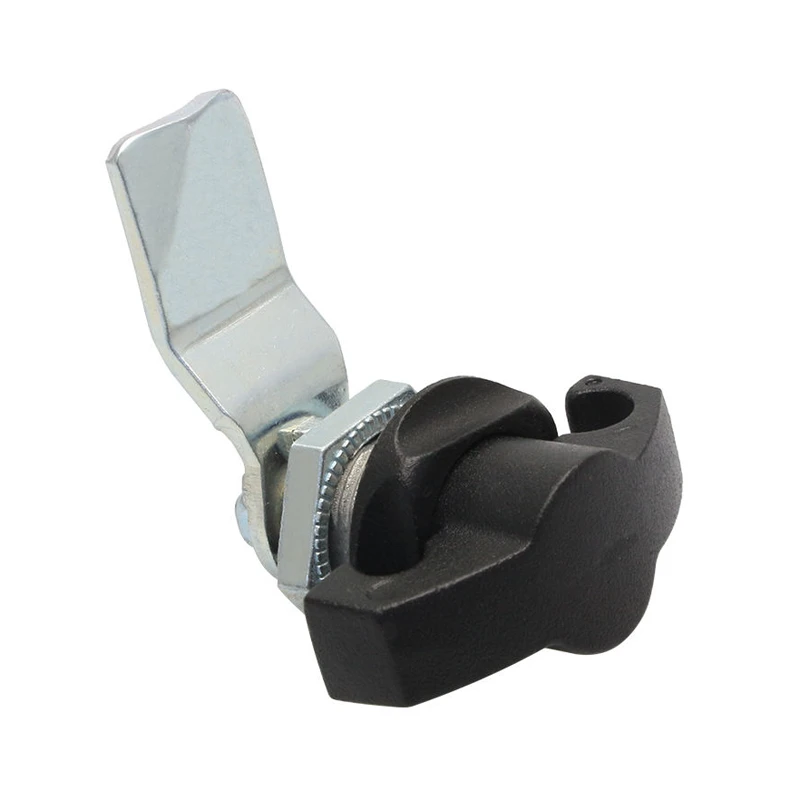

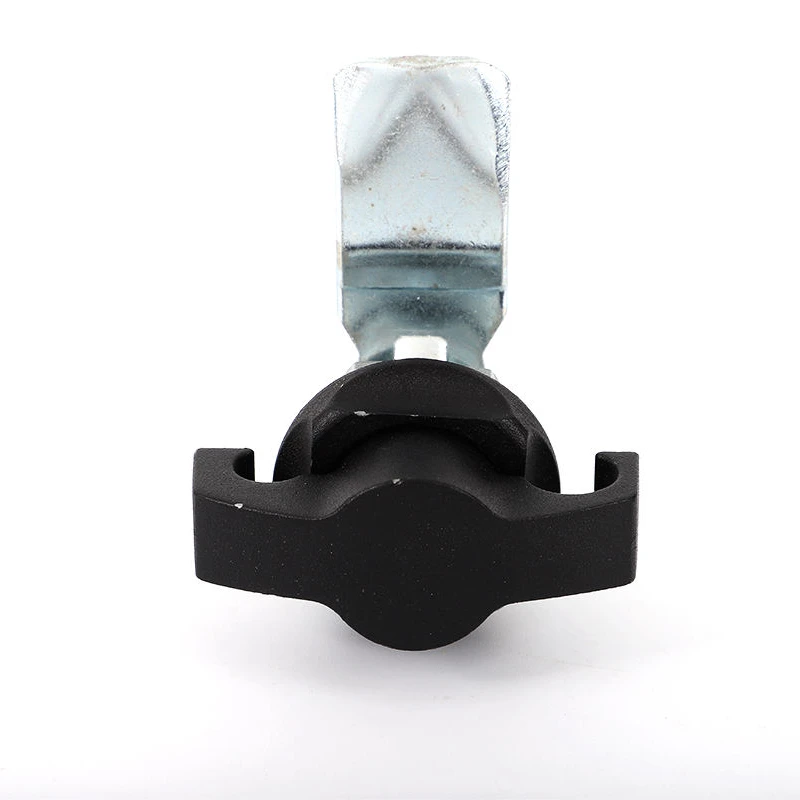

Замок кулачковый JK617 с ручкой-бабочкой, глубина 18 мм
Кулачковый замок с крыльчатой ручкой-бабочкой из чёрного пластика и порошковой окраской корпуса. Крыльчатая форма ручки обеспечивает удобный захват даже в перчатках. IP54. Доступен в двух вариантах глубины: GH18 и GH32 мм. Монтажное отверстие профильное 20.1×20.1 мм.
1 000 руб.
Ручка-бабочка — удобство в перчатках и стеснённых условиях
JK617 оснащён крыльчатой ручкой-бабочкой из чёрного пластика с увеличенными лопастями. Такая форма обеспечивает надёжный захват и достаточный рычаг даже в защитных перчатках — актуально для производственных помещений, складов и промышленного оборудования, где оператор работает в СИЗ. Корпус из цинкового сплава с чёрной текстурной окраской (麻面黑). IP54.
Два варианта глубины

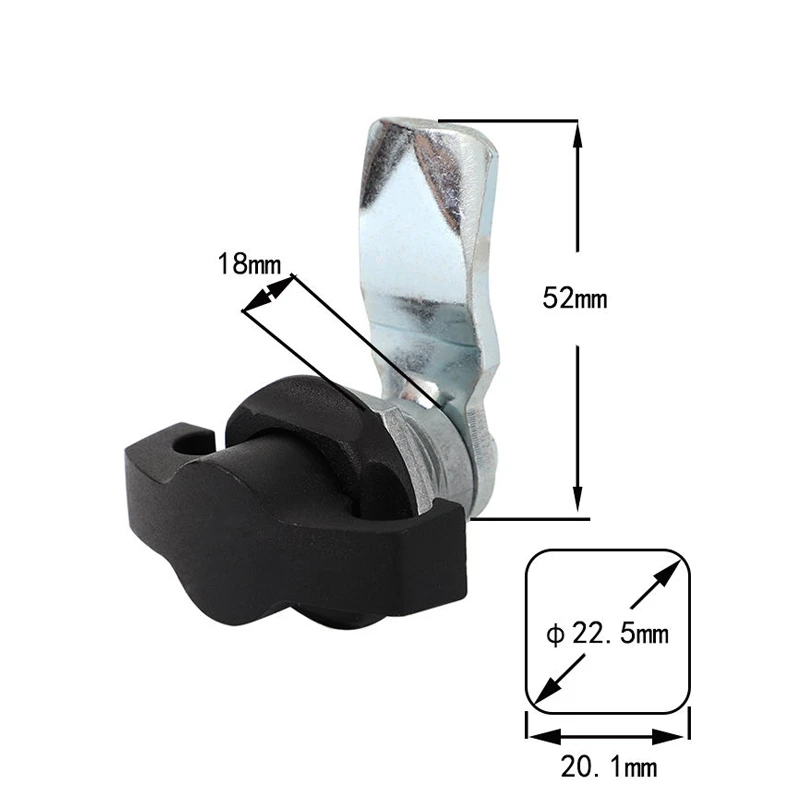

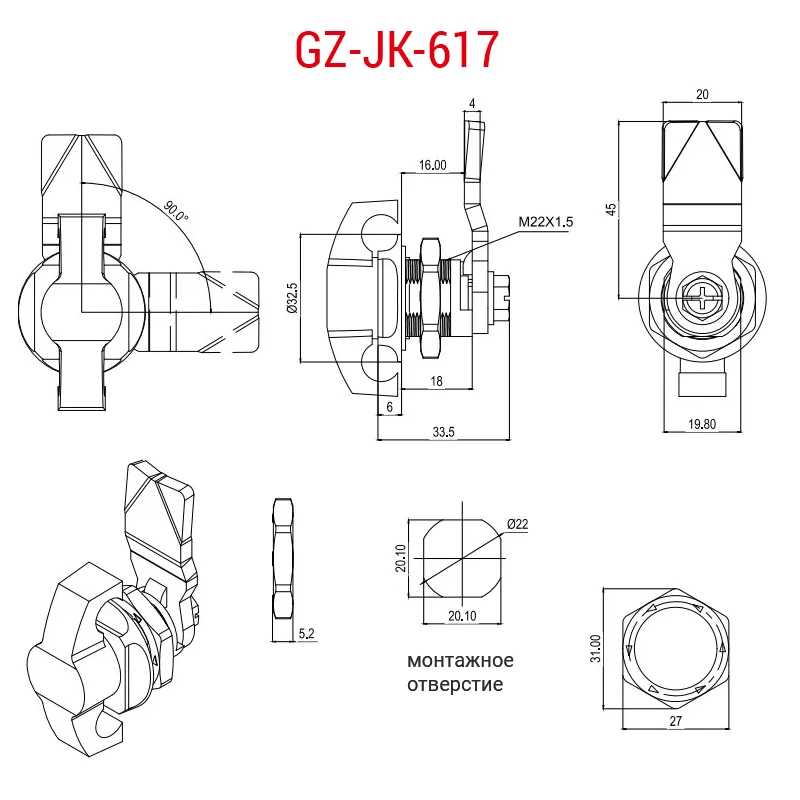

Замок выпускается в двух вариантах глубины посадки: GH18 и GH32 мм — для стандартных и толстостенных панелей. Фланец Ø32.8 мм, монтажное отверстие профильное Ø22 мм в проёме 20.1×20.1 мм, кулачок изогнутый длиной 32.5 мм, ширина 20 мм. Угол поворота 90°. Резьба M22×1.5.
Применение
Промышленное оборудование на производствах где персонал работает в перчатках, складские и логистические шкафы, станочные ограждения и кожухи, распределительные щиты в цехах с тяжёлыми условиями труда.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Порошковая окраска |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 32.8 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 20.1 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 20.1 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 32.5 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Изогнутый кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
