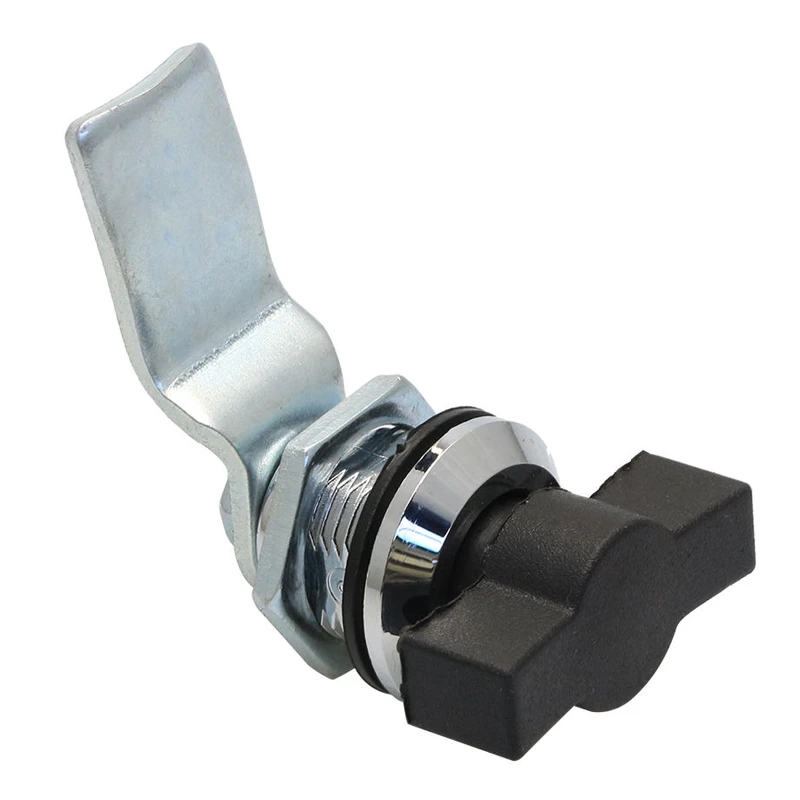

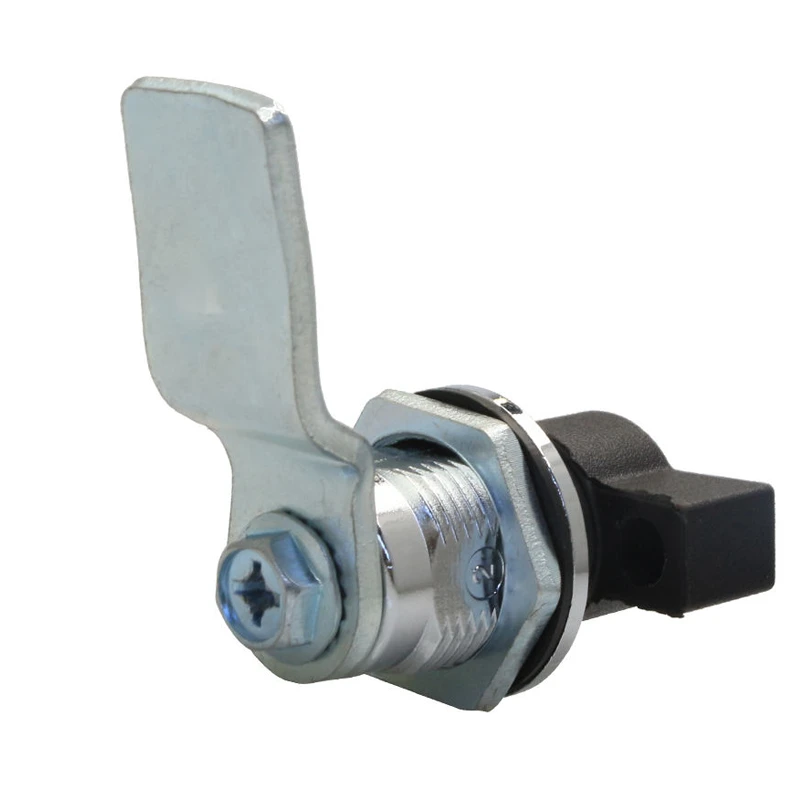

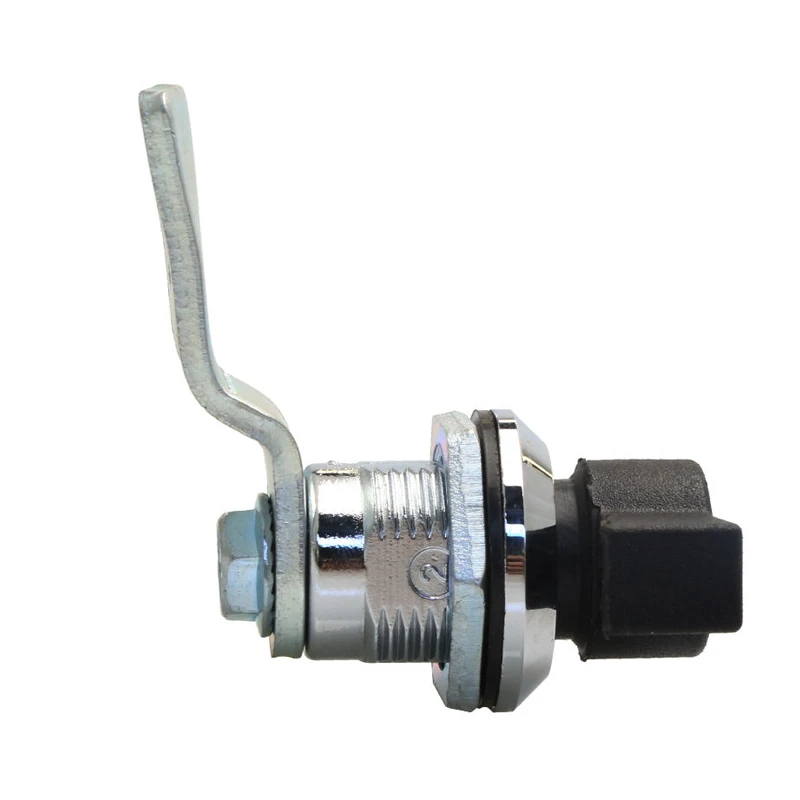

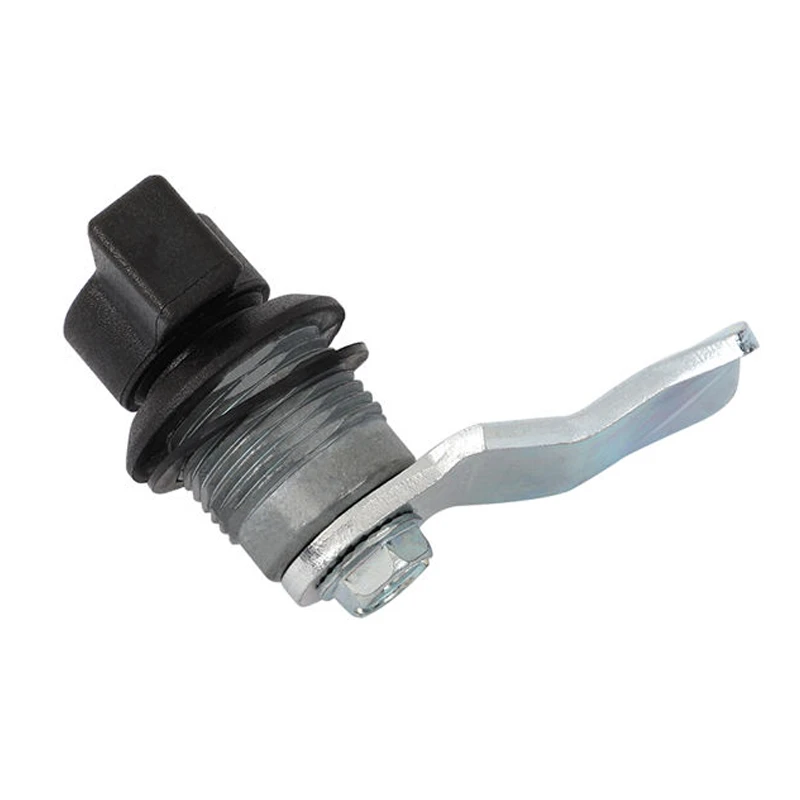

Замок кулачковый JK618 с внутренним позиционированием, глубина 18 мм
Кулачковый замок JK618 с внутренним позиционированием корпуса и порошковой окраской. Внутренний фиксирующий штифт входит в паз монтажного отверстия изнутри — корпус надёжно блокируется от проворота без видимых элементов снаружи. IP54. Три варианта глубины: GH18, GH32, GH60 мм.
1 000 руб.
Внутреннее позиционирование — невидимая фиксация от проворота
JK618 оснащён системой внутреннего позиционирования: фиксирующий штифт на корпусе входит в соответствующий паз монтажного отверстия изнутри панели. Снаружи никаких выступов и элементов позиционирования не видно — лицевая панель выглядит чисто. При этом корпус полностью защищён от проворота при повороте ручки. В отличие от внешнего позиционирования, здесь фиксация скрыта внутри. Корпус из цинкового сплава с чёрной порошковой окраской, ручка чёрная пластиковая. IP54.
Три варианта глубины

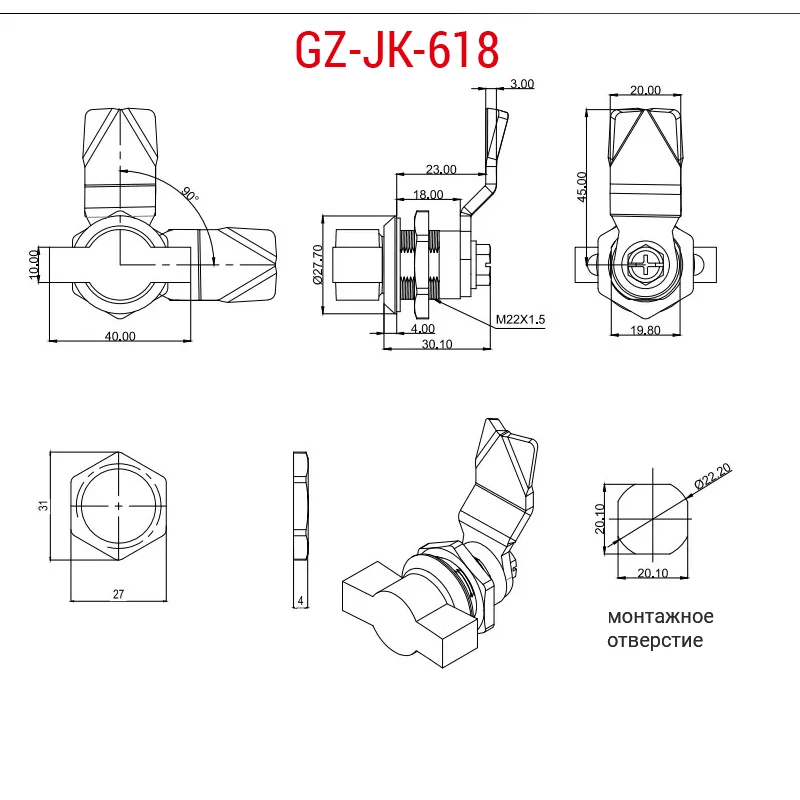

Замок выпускается в трёх вариантах глубины посадки: GH18, GH32 и GH60 мм — от стандартных тонколистовых панелей до шкафов с толстыми дверями и двойными стенками. Фланец Ø27.5 мм, монтажное отверстие профильное Ø22.2 мм в проёме 20.1×20.1 мм, кулачок прямой длиной 40 мм, ширина 19 мм. Угол поворота 90°. Резьба M22×1.5.
Применение
Распределительные шкафы и щиты с требованиями к эстетике лицевой панели, промышленное оборудование и станочные ограждения, серверные стойки — там, где внешние элементы позиционирования нежелательны.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Порошковая окраска |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 27.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 20.1 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 20.1 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22.2 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 40 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.8 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
