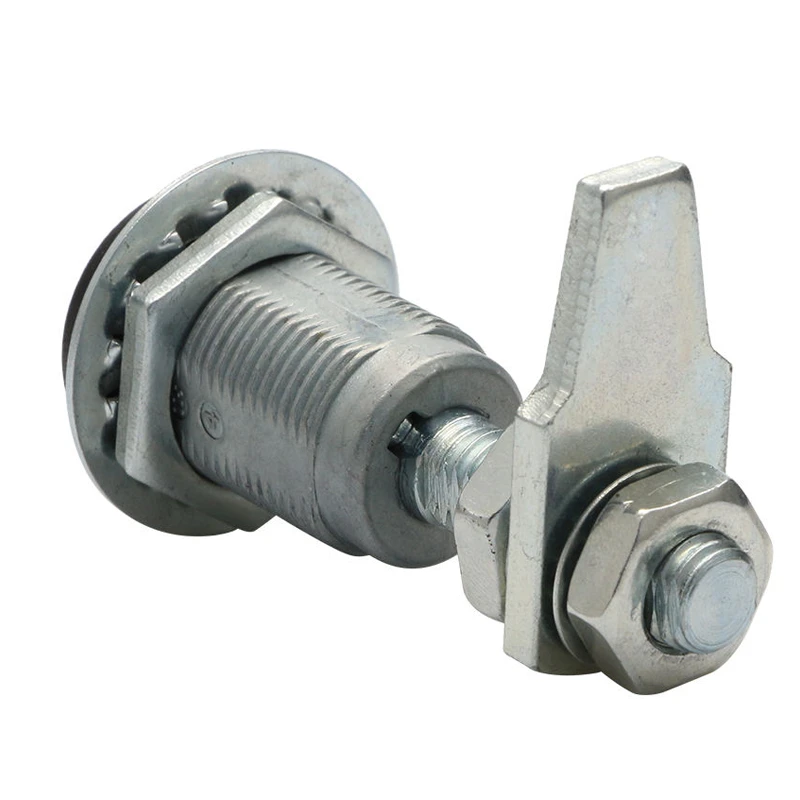

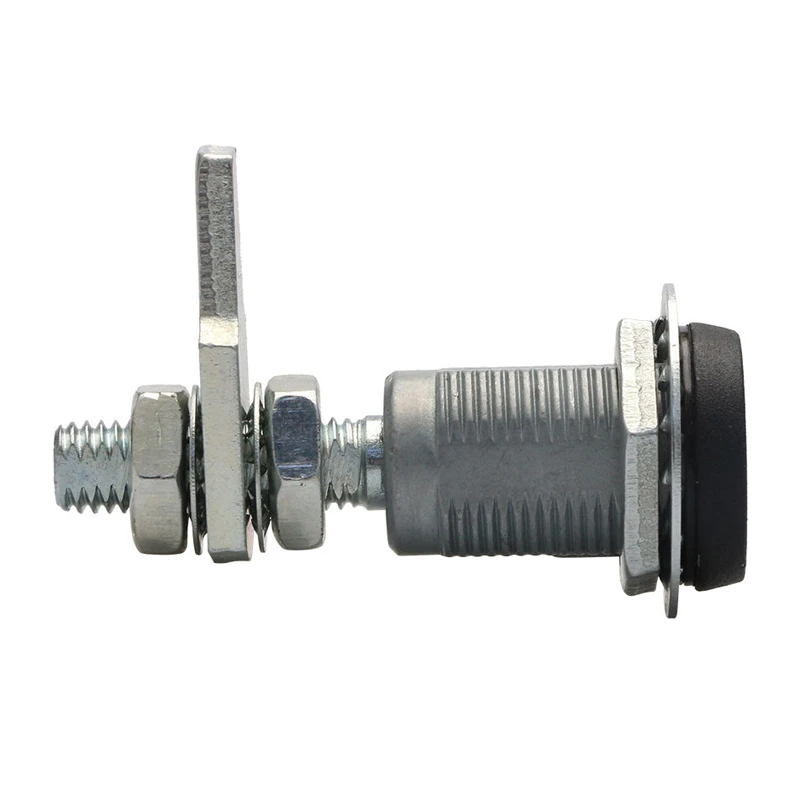

Замок компрессионный JK620 с регулируемым кулачком, глубина 32 мм
Компрессионный замок с регулируемой высотой кулачка H=40–52 мм и углом поворота 210°. Кулачок подстраивается под глубину рамы без замены замка. Принцип over-center обеспечивает самоблокировку от вибрации. IP65. Нестандартная резьба M10 для тонкостенных и специальных панелей.
1 000 руб.
Регулируемый кулачок и самоблокировка 210°
JK620 — компрессионный замок с двумя ключевыми особенностями. Первая: кулачок регулируется по высоте от 40 до 52 мм — точная подстройка под глубину рамы без замены замка. Вторая: угол поворота 210° реализует принцип over-center. Кулачок проходит точку максимального прижима и уходит ещё на 30° дальше — в этом положении любое усилие на раскрытие только усиливает прижим. Самоблокировка без пружин и дополнительных фиксаторов.
Нестандартная резьба M10 и IP65
В отличие от большинства замков серии с резьбой M22×1.5, JK620 использует резьбу M10 — это позволяет устанавливать замок в тонкостенные панели и специальные профили, где стандартное монтажное отверстие Ø22 мм слишком велико. Монтажное отверстие профильное Ø22.5 мм в проёме 19.5×19.5 мм. IP65. Фланец ступенчатый Ø28/26 мм, GH32 мм. 10 вариантов сменных личинок.
Применение
Герметичные промышленные шкафы с вибрационными нагрузками, специальные панели с нестандартными монтажными профилями, транспортное оборудование, уличные шкафы автоматики — там, где нужна самоблокировка и точная подгонка кулачка.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 32 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 52 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | A, R, S, T, U, V, W, X, Y, Z |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 2/3 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 210 |
