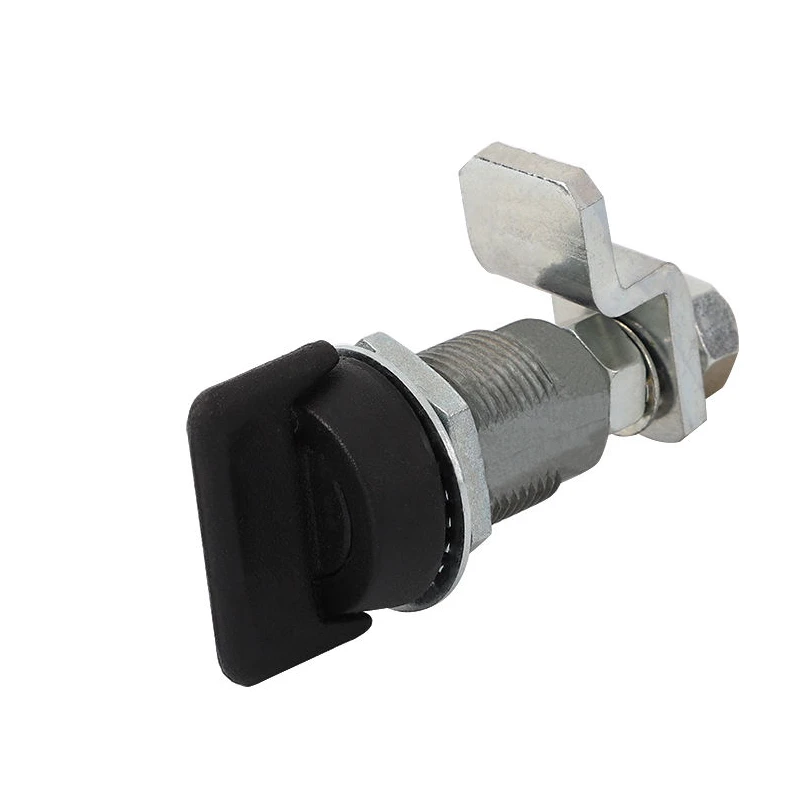

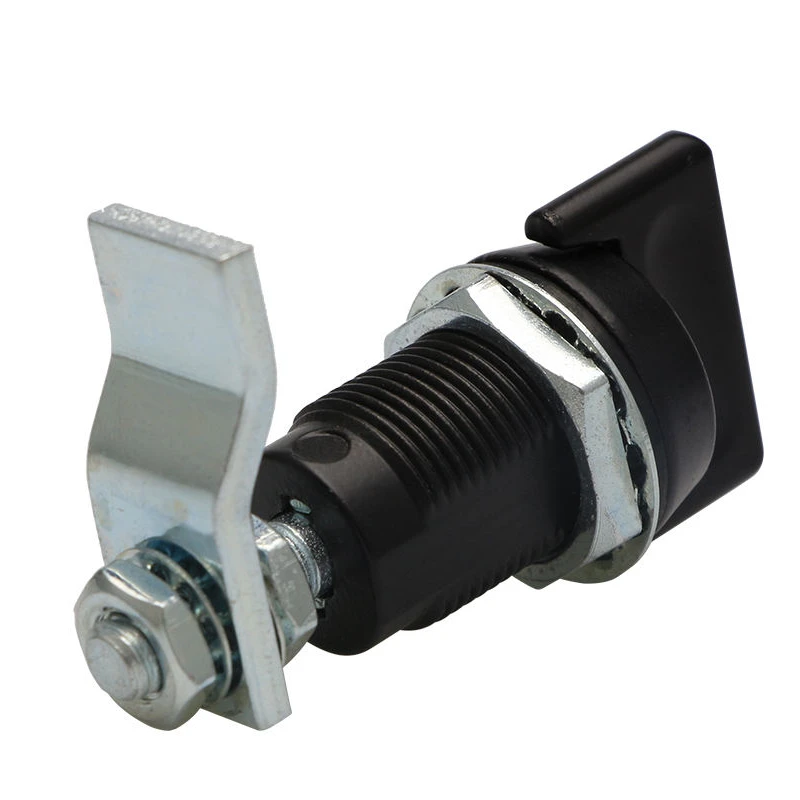

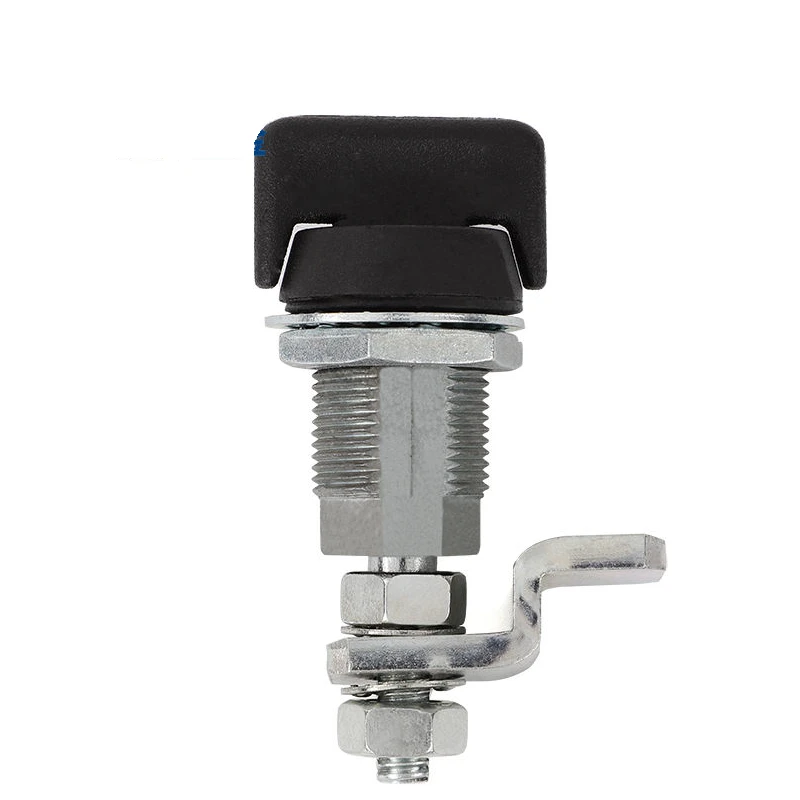

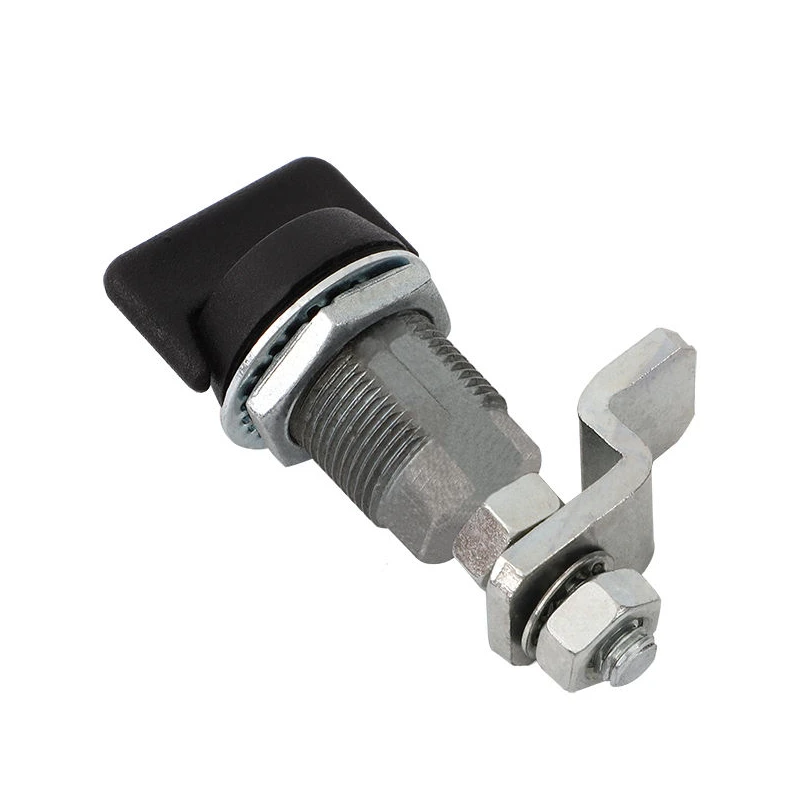

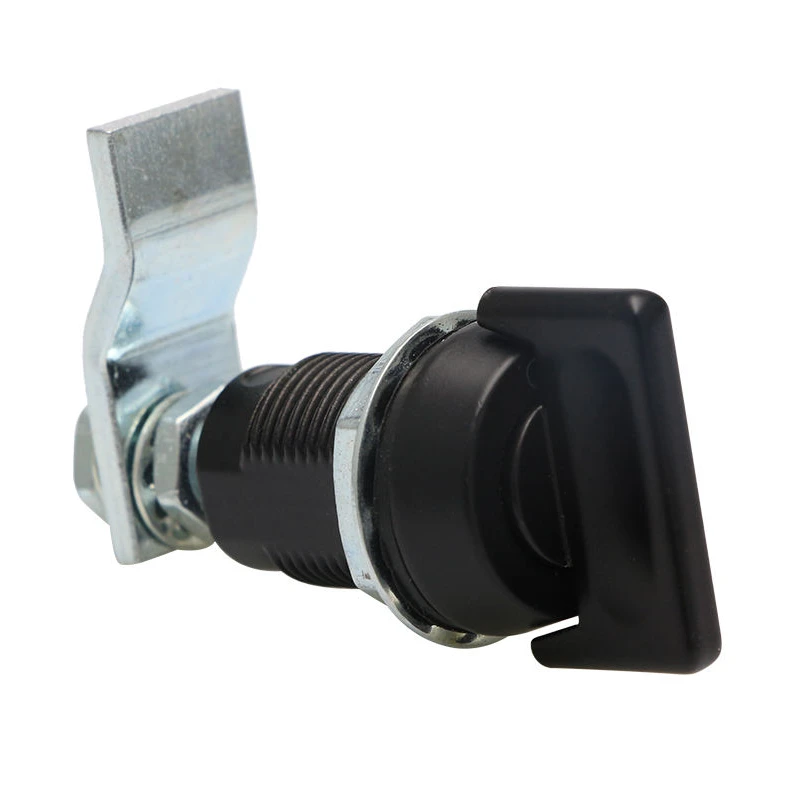

Замок компрессионный JK621 миниатюрный, глубина 22 мм
Компактный компрессионный замок с поворотом 210° и стальным кулачком. Резьба M16×1.0 и монтажное отверстие Ø16 мм — для панелей с ограниченным пространством. Длина кулачка регулируется от 44.5 до 49.5 мм. Принцип over-center блокирует самопроизвольное открывание от вибрации. IP54.
1 000 руб.
Миниатюрный компрессионный замок с over-center

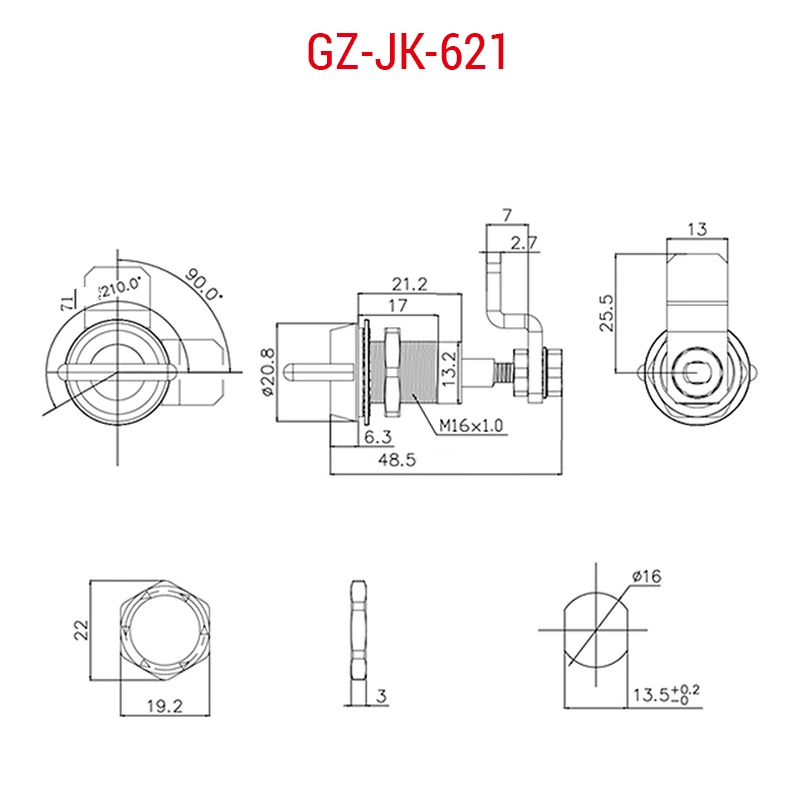

JK621 — компактный компрессионный замок с резьбой M16×1.0 и монтажным отверстием Ø16 мм в проёме 13.5×13.5 мм. Такие размеры позволяют устанавливать замок в панели, где стандартное отверстие M22 не вписывается. Кулачок выполнен из стали — повышенная механическая прочность при малых размерах. Длина регулируется от 44.5 до 49.5 мм для точной подгонки под глубину рамы.
210° и самоблокировка
Угол поворота 210° реализует принцип over-center: ручка-бабочка проходит точку максимального прижима и фиксируется за мёртвой точкой. Замок не раскрывается от вибрации или случайного касания. Корпус из цинкового сплава с чёрной порошковой окраской. Фланец Ø20.6 мм, GH22 мм, IP54.
Применение
Миниатюрные промышленные шкафы и корпусы приборов, медицинское и лабораторное оборудование, панели управления с плотной компоновкой — везде, где нужен компрессионный замок в малом форм-факторе.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Порошковая окраска |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 20.6 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 22 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 13.5 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 13.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 16 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 49.5 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6.3 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 2/3 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 210 |
