Замок кулачковый JK622 миниатюрный IP65, глубина 22 мм
Миниатюрный кулачковый замок с двумя вариантами корпуса: цинковый сплав с чёрной окраской и нержавеющая сталь. Кулачок с синим цинковым покрытием, глубина регулируется 5–9 мм. IP65. Резьба M16×1, монтажное отверстие Ø16 мм. 5 вариантов сменных личинок.
1 000 руб.

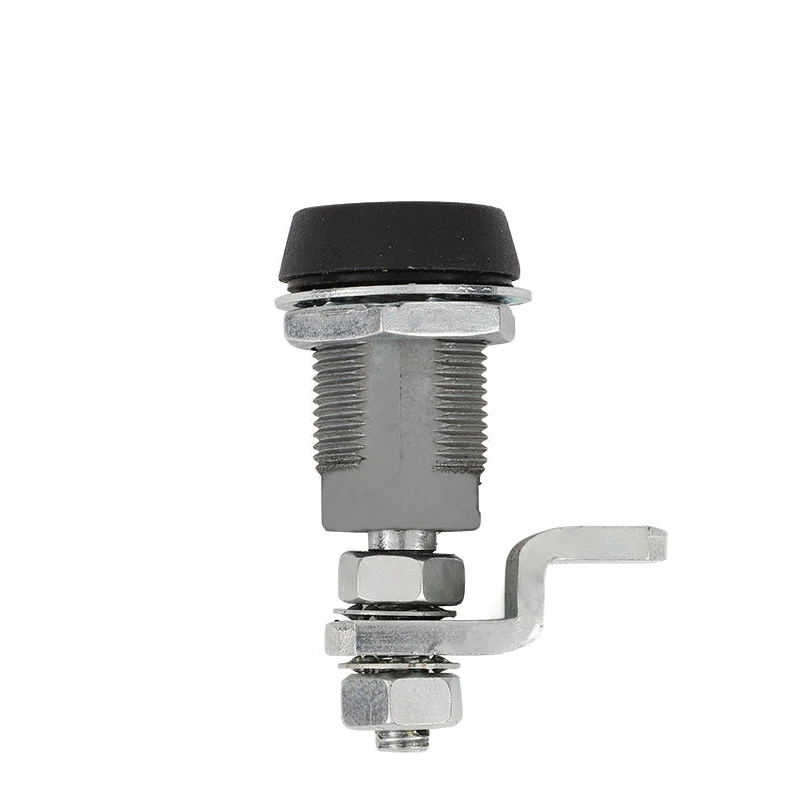

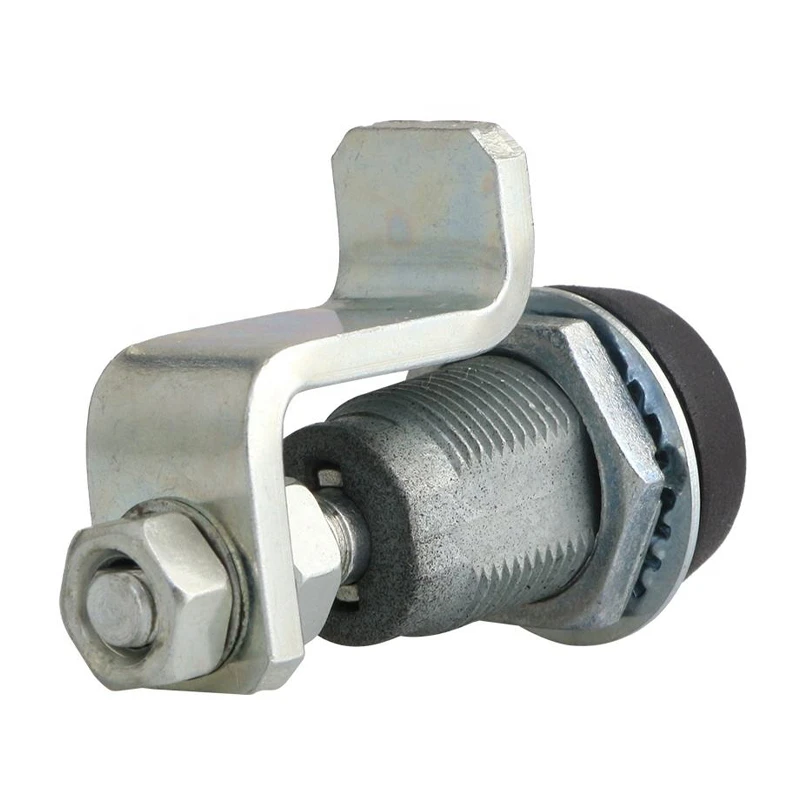

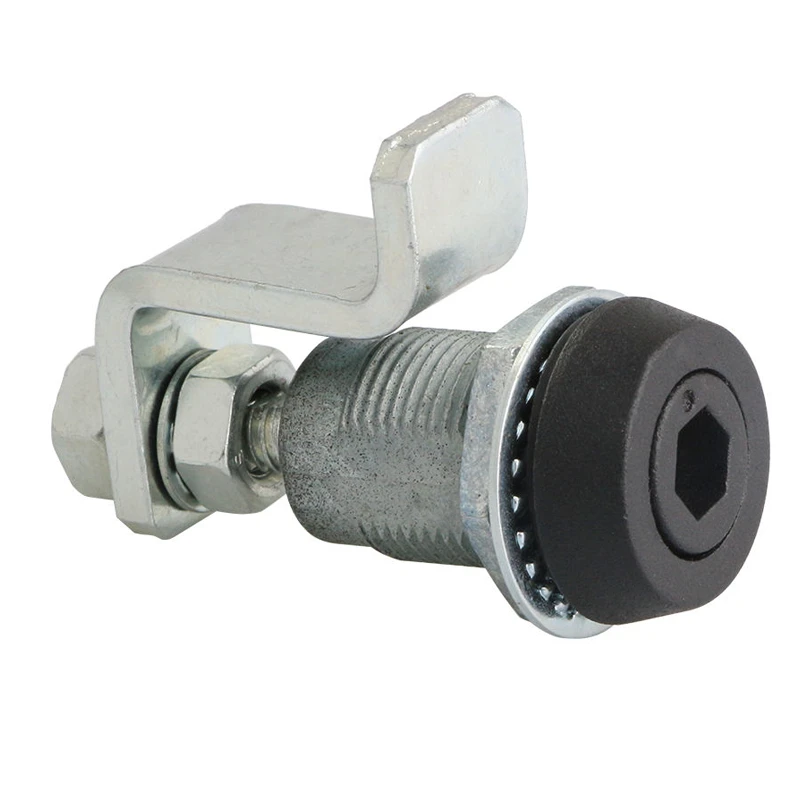

Два варианта корпуса и кулачок с синим цинком
JK622 выпускается в двух исполнениях: корпус из цинкового сплава с чёрной окраской и корпус из нержавеющей стали для агрессивных сред. Кулачок покрыт синим цинком — антикоррозийное покрытие с характерным синеватым оттенком, стойкое к влаге и химическим воздействиям. Глубина кулачка регулируется в диапазоне 5–9 мм для точной подгонки под раму.
Миниатюрные размеры и IP65

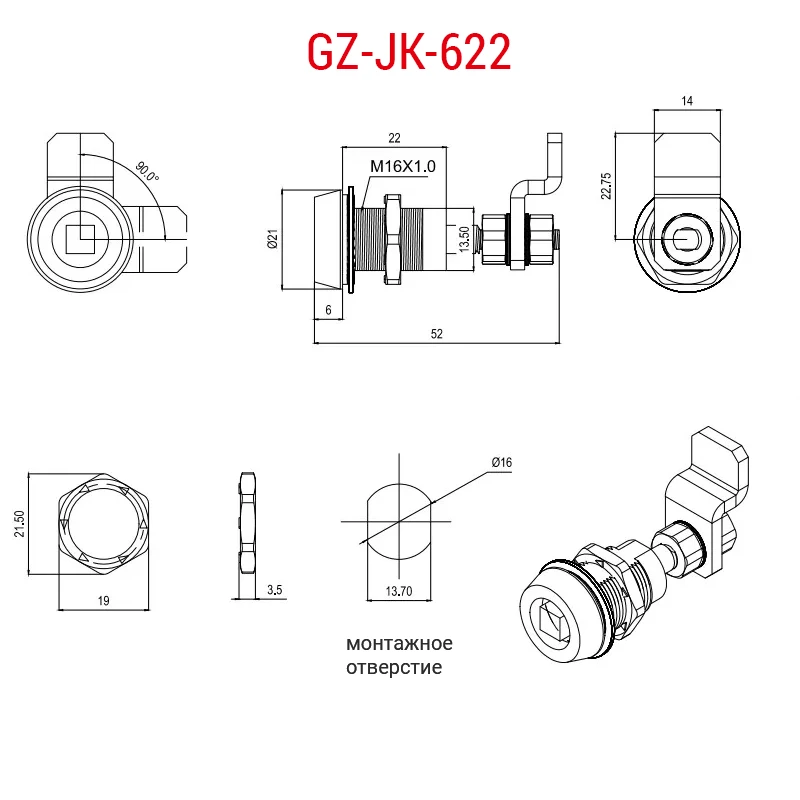

Резьба M16×1 и монтажное отверстие Ø16 мм в проёме 13.5 мм делают JK622 одним из самых компактных замков серии. Ступенчатый фланец Ø21/18 мм, GH22 мм, длина кулачка 23 мм. IP65 — полная защита от пыли и струй воды. Угол поворота 90°. 5 вариантов сменных личинок: квадрат 6×6, однощелевой шлиц, треугольник 6 мм, внутренний шестигранник 6 мм, круглая головка 9 мм.
Применение
Медицинские приборы и лабораторное оборудование, небольшие герметичные шкафы и корпусы, уличное оборудование малых габаритов, панели управления с плотной компоновкой — там, где нужен IP65 в минимальном форм-факторе.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Нержавеющая сталь, Цинковый сплав |
| Покрытие | Порошковая окраска |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | JK-600 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 21 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Круглое |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 22 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 16 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 23 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6 |
| Система ключейКак организована совместимость ключей между несколькими замками | 61, G, J, T |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
