Замок кулачковый MS723, глубина 17.5 мм
Кулачковый замок со сменной личинкой GK06 (шестигранный ключ) и шестигранным фланцем Ø21.5 мм. Шестигранник фланца фиксирует корпус от проворота в раме, паз 2.5 мм со штифтом — дополнительная блокировка. Применяется в телеком-шкафах и промышленных панелях по стандарту DIN EN 61373, где плоский ключ недопустим.
1 000 руб.
Шестигранный привод GK06 — надёжность под нагрузкой
MS723 оснащён сменной личинкой GK06 с шестигранным гнездом. В отличие от плоского шлица, шестигранный ключ не срывается при высоком крутящем моменте и обеспечивает точную передачу усилия. Это решение стандартно для железнодорожного и телекоммуникационного оборудования (DIN EN 61373). Аналоги — Backer серия 15.2010 hex socket 8, EMKA замки с шестигранным приводом. Личинка сменная: замена без демонтажа корпуса.
Двойная защита от проворота

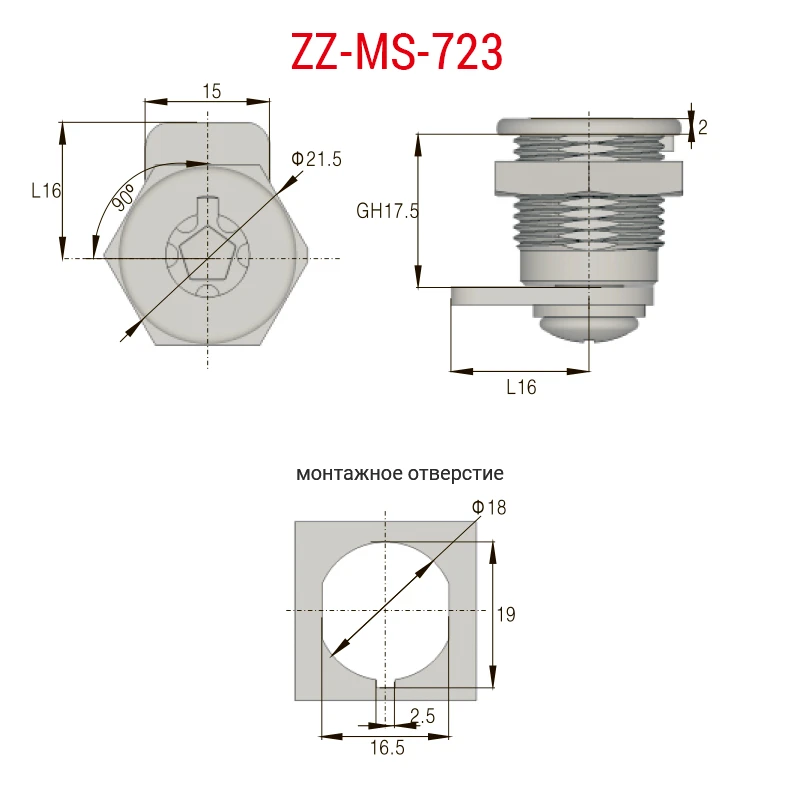

Фланец Ø21.5 мм выполнен в форме шестигранника — он входит в соответствующий вырез рамы и физически блокирует вращение корпуса. Дополнительно: паз 2.5 мм в монтажном отверстии принимает фиксирующий штифт корпуса — второй уровень защиты. Монтажное отверстие Ø18 мм, проём 16.5×19 мм. Покрытие: хром + никель с матированием. Аксессуары оцинкованы (соляной туман 24 ч).
Применение
Серверные стойки и телеком-шкафы с профильным каркасом, распределительные щиты, промышленное оборудование с вибрационными нагрузками — везде, где важна надёжность привода и невозможность проворота корпуса.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-723 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 21.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Шестигранник |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 17.5 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 16 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Шестигранник |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 2 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK06 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ-инструмент (GK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
