Замок кулачковый MS813B, глубина 15 мм

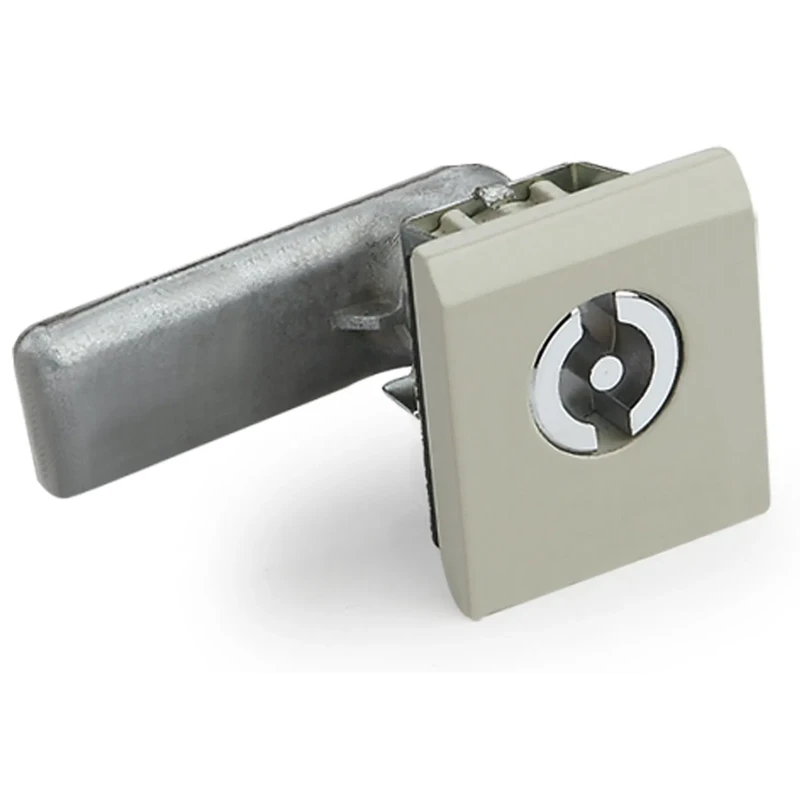

Кулачковый замок с квадратным фланцем 36×32 мм и тремя вариантами сменных личинок: GK03, GK48, GK68. Квадратный фланец перекрывает большой вырез в панели и надёжно удерживается в квадратном монтажном отверстии □21.5 мм. Кремовый корпус — решение для оборудования с требованиями к цвету панели.
1 000 руб.
Квадратный фланец — большая площадь, надёжная фиксация

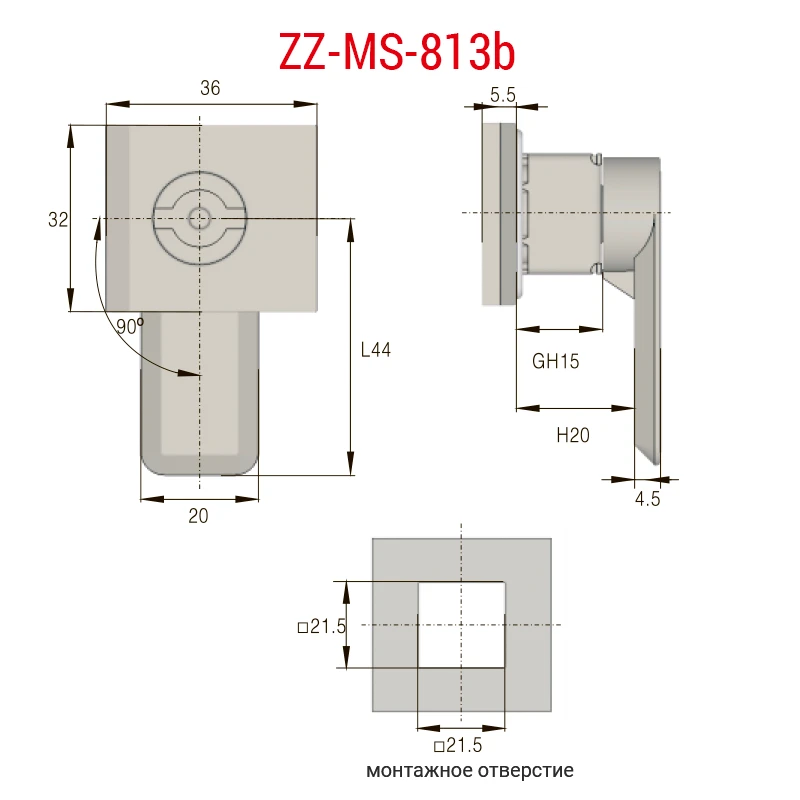

MS813B выделяется среди кулачковых замков массивным квадратным фланцем 36×32 мм. Такой фланец решает сразу две задачи: перекрывает крупный вырез в панели и надёжно фиксируется в квадратном монтажном отверстии □21.5 мм — квадрат исключает проворот без дополнительных штифтов или клипс. Это актуально для шкафов с толстыми дверями или нестандартными вырезами. Корпус из цинкового сплава с кремовым покрытием, аксессуары оцинкованы (соляной туман 24 ч).
Три варианта сменных личинок
Замок поставляется с тремя вариантами личинок на выбор: GK03, GK48, GK68 — разные профили ключей для разных систем управления доступом. Личинка сменная: при необходимости заменяется без демонтажа замка. GH15 мм, кулачок прямой длиной 44 мм, угол поворота 90°.
Применение
Распределительные шкафы и щиты, промышленное оборудование с крупными дверными панелями, телеком-стойки — там, где стандартный круглый фланец мал, а квадратное отверстие даёт лучшую фиксацию от скручивания.
| Цвет | Кремовый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-813 |
| Ширина фланца, ммВысота передней панели замка (мм) — для прямоугольных форм | 32 |
| Длина фланца, ммНасколько корпус выступает за панель (мм) | 36 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Прямоугольная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 15 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 21.5 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 21.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 44 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
