Замок компрессионный MS817, глубина 33 мм
Компрессионный замок с квадратным фланцем 33×31.5 мм, кремовым корпусом и сменными личинками GK03, GK48, GK68. Квадратный фланец надёжно фиксируется в квадратном отверстии □19 мм без проворота. Компрессия 7 мм (горизонтальная), в комплекте ответная планка и монтажная пластина. Для шкафов с крупными вырезами и эстетическими требованиями к цвету.
1 000 руб.
Квадратный фланец и компрессионный кулачок
MS817 сочетает квадратный фланец 33×31.5 мм с компрессионным механизмом: при повороте личинки на 90° кулачок длиной 50 мм дожимает дверь к раме на 7 мм. Квадратный фланец полностью исключает проворот в квадратном монтажном отверстии □19 мм — без штифтов и клипс. Это актуально для шкафов с большими вырезами, где круглый фланец не обеспечивает достаточной опоры. Кремовый корпус (spray moulding) подбирается под цвет панели оборудования.
Три сменные личинки и комплектация

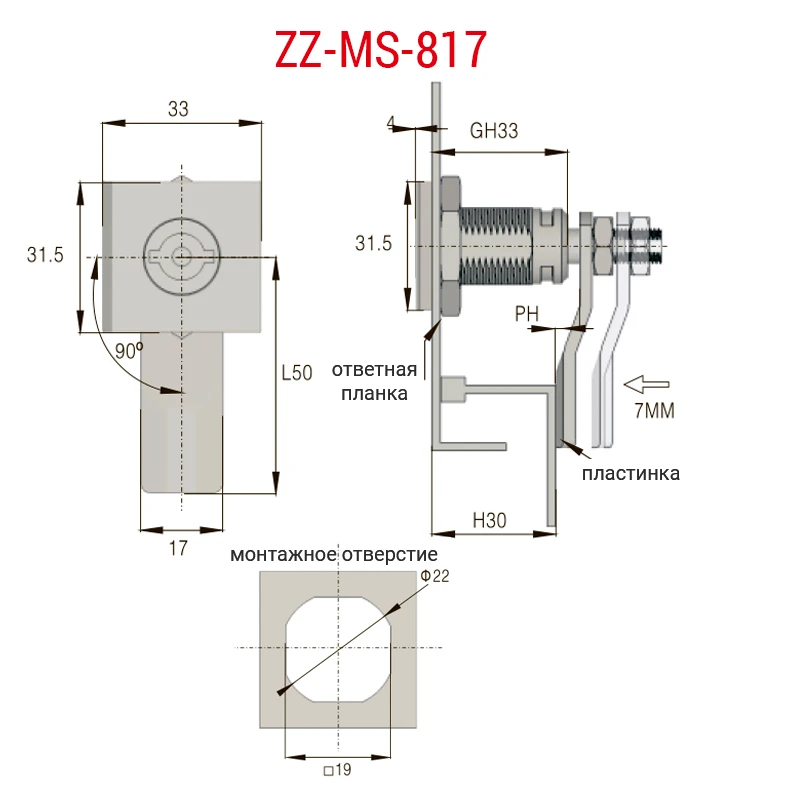

Замок поставляется с тремя вариантами личинок: GK03, GK48, GK68. Личинка сменная без демонтажа корпуса. В комплекте: ответная планка (door plank), крепящаяся на раме, пружинная пластина (PH) и монтажная пластина (lock sheet). Фланец Ø22 мм вписанной окружности, GH33 мм, H30 мм, L50 мм.
Применение
Распределительные шкафы и промышленное оборудование с кремовым или светлым корпусом, шкафы с крупными дверными вырезами, оборудование в производственных и медицинских помещениях — там, где важна как надёжная фиксация, так и эстетика.
| Цвет | Кремовый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-817 |
| Ширина фланца, ммВысота передней панели замка (мм) — для прямоугольных форм | 31.5 |
| Длина фланца, ммНасколько корпус выступает за панель (мм) | 33 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Прямоугольная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 33 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19 |
| Ширина монтажного отверстия, ммШирина выреза для прямоугольного монтажа (мм) | 19 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 50 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | 1/4 оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
