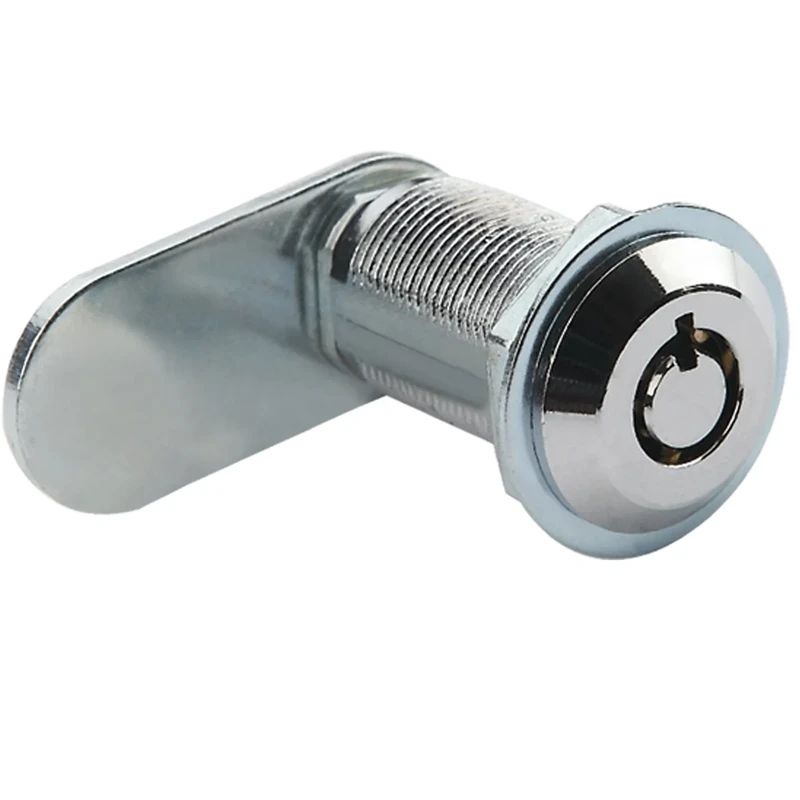

Замок кулачковый M18-30 для электрошкафов, глубина 30 мм
Кулачковый замок серии M18 с максимальной резьбовой частью и контргайкой. Трубчатый ключ FK01, фланец Ø22 мм, глубина посадки 30 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Прямой кулачок 34 мм, поворот вправо 90°. Контргайка предотвращает ослабление при вибрации.
1 000 руб.
Конструкция и материалы
M18-30 — замок с наибольшей глубиной посадки в серии M18. Удлинённая резьбовая часть в сочетании с контргайкой (nut-anti-loosening nut) обеспечивает надёжную фиксацию в толстостенных панелях. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°.
Монтаж и установка

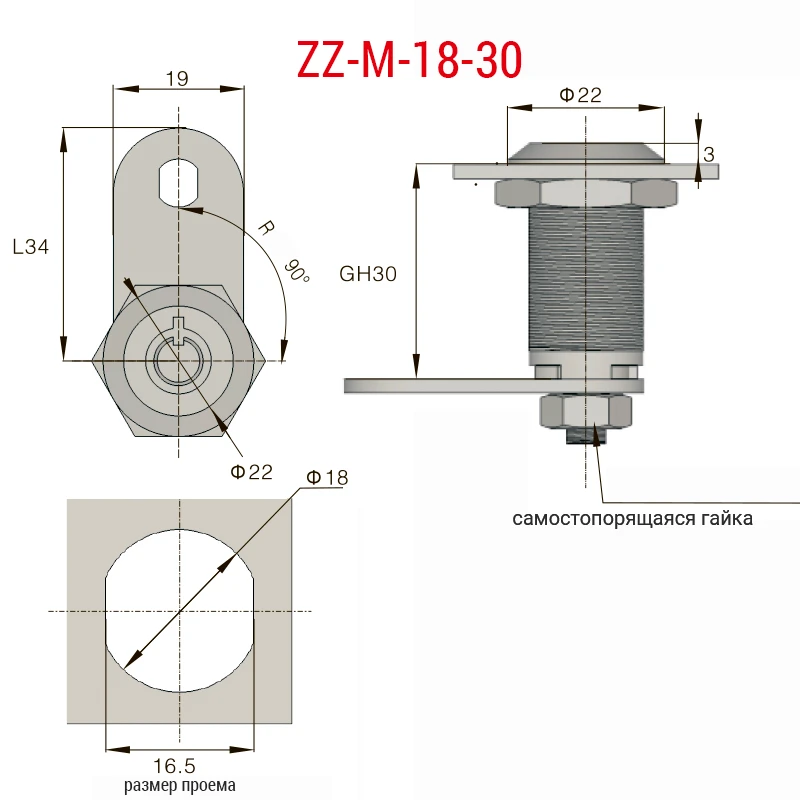

Фланец Ø22 мм, толщина 3 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм — единый стандарт для всей серии M18. Глубина посадки 30 мм. Контргайка затягивается со стороны внутренней поверхности панели. Длина кулачка 34 мм.
Область применения
Замок M18-30 закрывает потребность в глубокой посадке там, где не справляются модели M18-20 и M18-27: двойные стенки корпусов, сэндвич-панели, литые алюминиевые двери. Контргайка делает его предпочтительным выбором для транспортной и дорожной техники.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | 18-30 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 30 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
