Замок кулачковый M18-27 для электрошкафов, глубина 27 мм
Кулачковый замок серии M18 максимальной глубины посадки — 27 мм. Трубчатый ключ FK01, фланец Ø22 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Прямой кулачок 34 мм, поворот вправо 90°. Для толстостенных корпусов и дверей шкафов нестандартной толщины.
1 000 руб.
Конструкция и материалы
M18-27 — старший в серии M18 по глубине посадки. Удлинённая резьбовая часть корпуса позволяет перекрыть толщину двери до 27 мм. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°.
Монтаж и установка

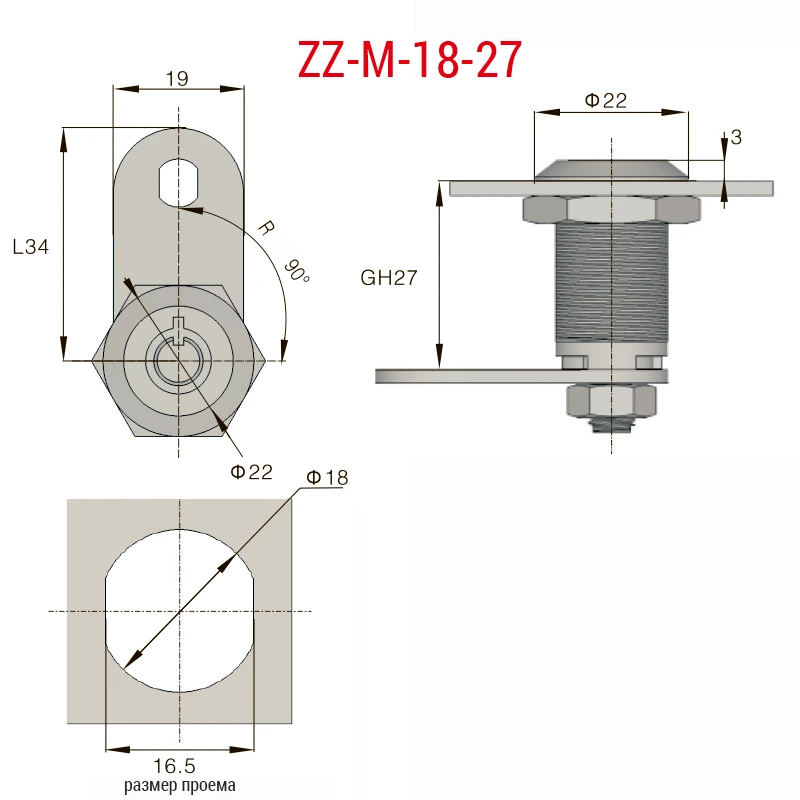

Фланец Ø22 мм, толщина 3 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм — стандартное для всей серии M18. Глубина посадки 27 мм. Длина кулачка 34 мм. Замок взаимозаменяем с M18-16 и M18-20 по отверстию в панели.
Область применения
Применяется в нестандартных конструкциях с толстыми дверными полотнами: силовые распределительные шкафы, уличные щиты, корпуса дорожной и железнодорожной техники. Унификация с серией M18 позволяет не переделывать отверстие при замене на более глубокую модель.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | M-18 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 27 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
