Замок кулачковый M18-16 для электрошкафов, глубина 16 мм
Кулачковый замок серии M18 с трубчатым ключом FK01. Фланец Ø22 мм, глубина посадки 16 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Прямой кулачок длиной 34 мм, поворот вправо 90°. Подходит для тонких панелей — толщина фланца всего 3 мм. Для шкафов, кейсов и торгового оборудования.
1 000 руб.
Конструкция и материалы

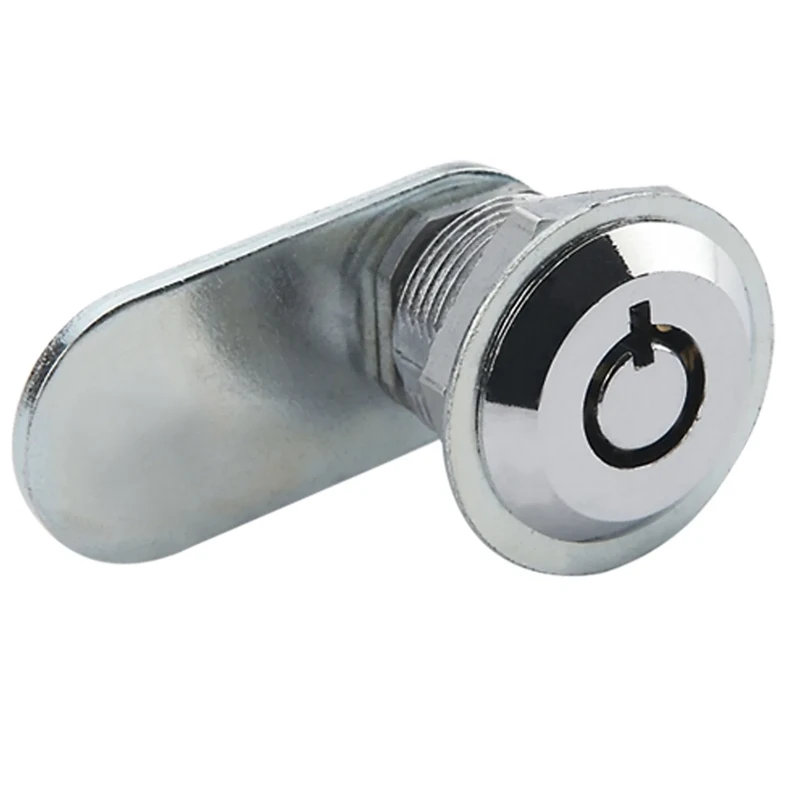

Серия M18 — компактные кулачковые замки с круглым фланцем Ø22 мм для монтажа в стандартное отверстие Ø18 мм. Корпус из цинкового сплава с хромированием. Кулачок прямой, углеродистая сталь, цинковое покрытие (соляной туман 24 ч). Открывается трубчатым ключом FK01, поворот вправо на 90°.
Монтаж и установка

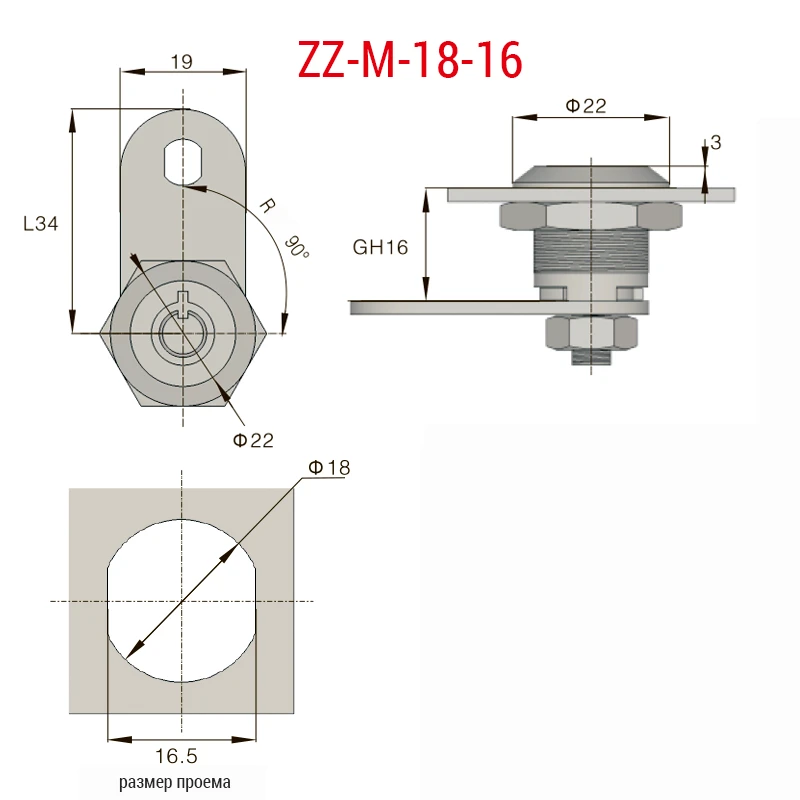

Фланец круглый Ø22 мм, толщина 3 мм — минимальный выступ над поверхностью панели. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 16 мм, длина кулачка 34 мм. Крепление гайкой.
Область применения
Замок M18-16 востребован там, где важна эстетика лицевой панели: торговое и медицинское оборудование, серверные стойки, транспортные кейсы. Тонкий фланец не нарушает внешний вид изделия.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Серверные стойки и телеком-шкафы, Транспортные кейсы и ящики |
| Серия | M-18 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
