Замок кулачковый M18-16C для шкафов, глубина 16 мм

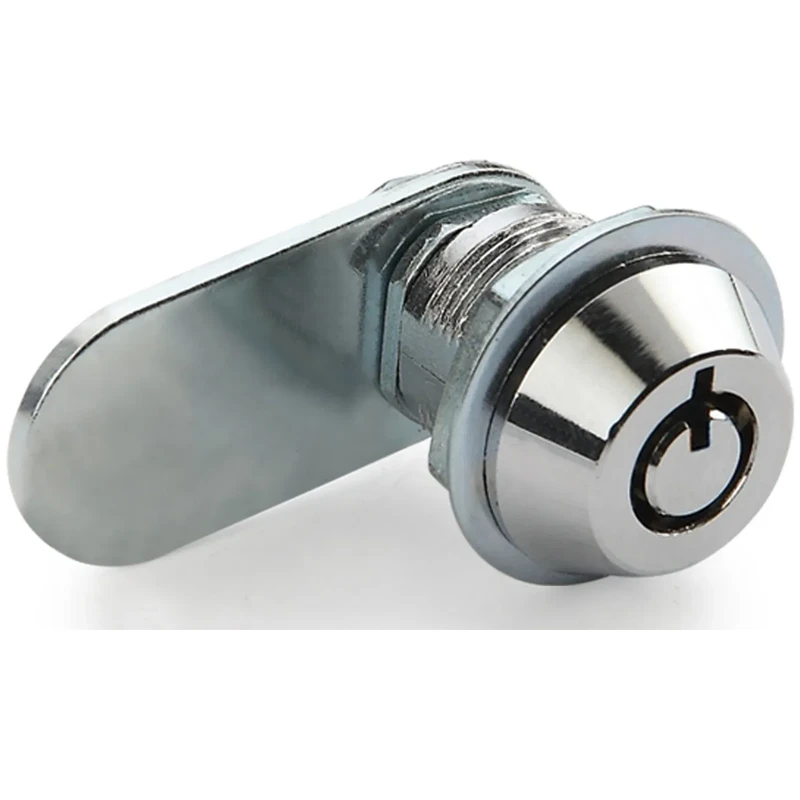

Кулачковый замок M18-16C с увеличенным фланцем и трубчатым ключом FK01. Фланец Ø22 мм с шайбой 7 мм, глубина посадки 16 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Прямой кулачок 34 мм, поворот вправо 90°. Для оборудования с повышенными требованиями к герметичности прилегания фланца.
1 000 руб.
Конструкция и материалы
Модификация C серии M18 отличается увеличенной опорной шайбой фланца толщиной 7 мм — обеспечивает плотное прилегание к панели и дополнительную жёсткость крепления. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°.
Монтаж и установка
Фланец круглый Ø22 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 16 мм, длина кулачка 34 мм. Опорная шайба 7 мм компенсирует неровности панели и распределяет нагрузку на большую площадь.
Область применения
Вариант C предпочтителен при монтаже в панели из тонколистового металла, где стандартный фланец даёт люфт. Подходит для распределительных шкафов, промышленных корпусов и транспортных ящиков с повышенными требованиями к надёжности крепления.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные кейсы и ящики |
| Серия | M-18 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 7 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
