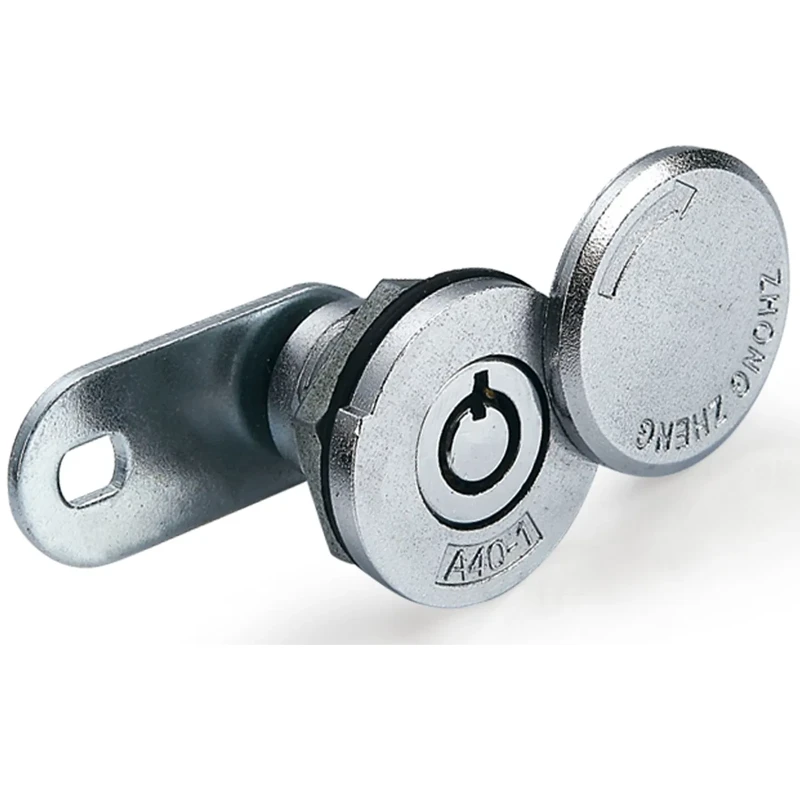

Замок кулачковый M20-16 для электрошкафов, глубина 17 мм
Кулачковый замок серии M20 с увеличенным фланцем Ø31 мм и контргайкой. Трубчатый ключ FK01, глубина посадки 17 мм, монтажная глубина 20 мм. Монтажное отверстие Ø20 мм в проёме 18.5 мм. Прямой кулачок 34 мм, поворот вправо 90°. Фланец с шайбой 6.5 мм надёжно фиксирует замок в панели.
1 000 руб.
Конструкция и материалы
Серия M20 выделяется увеличенным фланцем Ø31 мм — заметно крупнее, чем у серий M18 и M19. Это даёт большую опорную площадь и визуально более солидный вид на лицевой панели. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°. Контргайка в комплекте.
Монтаж и установка

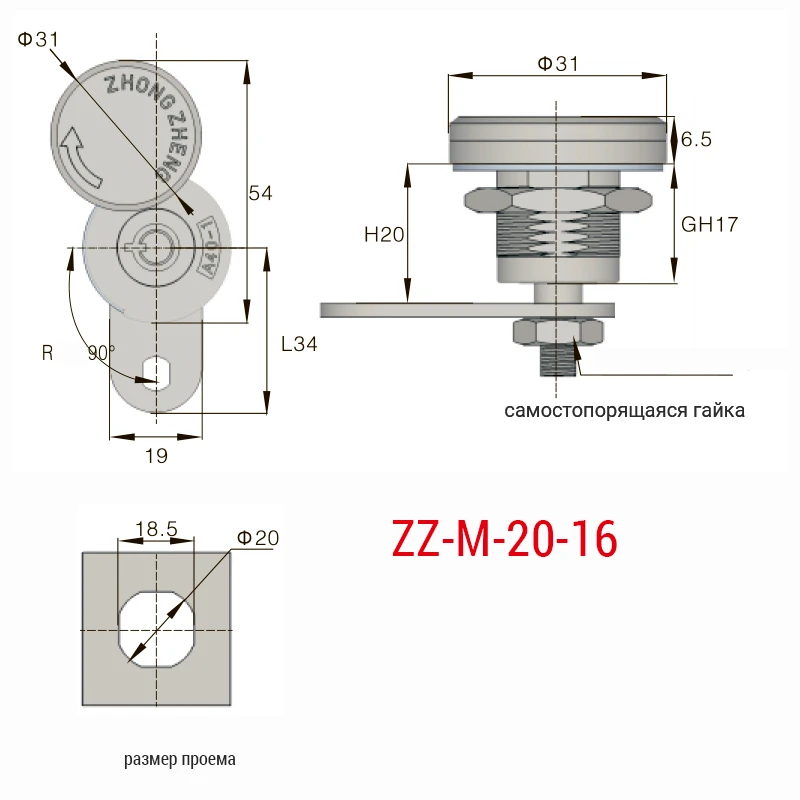

Фланец Ø31 мм, шайба 6.5 мм. Монтажное отверстие профильное: Ø20 мм в квадратном проёме 18.5 мм. Глубина посадки 17 мм, монтажная глубина корпуса за панелью 20 мм. Контргайка (nut-anti-loosening nut) фиксируется изнутри. Длина кулачка 34 мм.
Область применения
M20-16 выбирают когда нужен представительный вид замка на лицевой панели: щиты управления, торговые автоматы, медицинские стойки. Увеличенный фланец хорошо смотрится на крупных дверях шкафов и не теряется на широких панелях.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Распределительные шкафы и щиты |
| Серия | M-20 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 31 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 17 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 18.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 20 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 20 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
