Замок кулачковый M20-18 для электрошкафов, глубина 18 мм

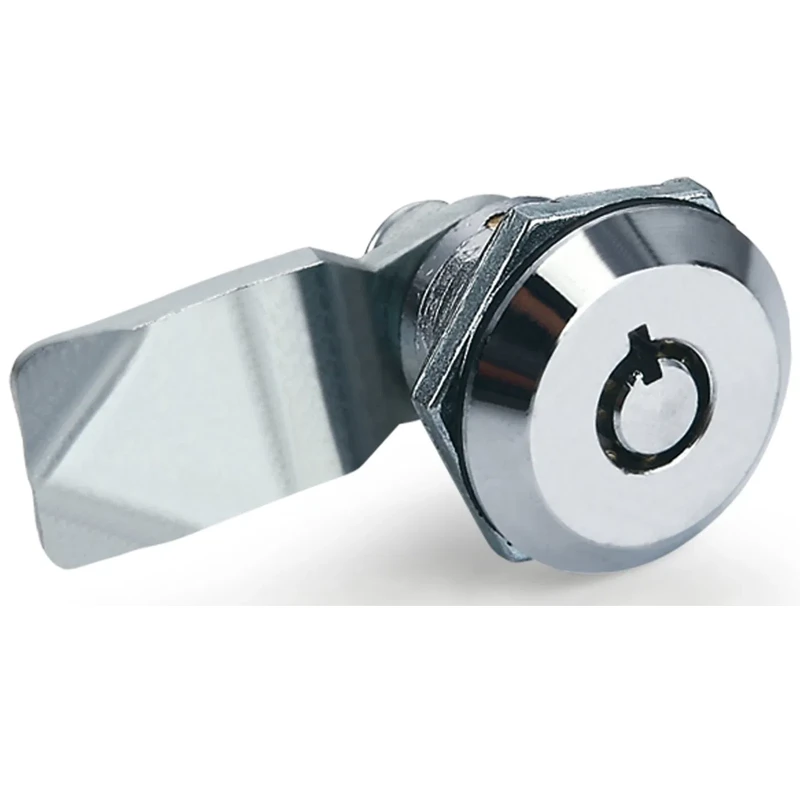

Кулачковый замок серии M20 со смещённым кулачком и контргайкой. Трубчатый ключ FK01, фланец Ø26 мм, глубина посадки 18 мм. Монтажное отверстие Ø20 мм в проёме 18.5 мм. Смещённый кулачок 38 мм со скошенным торцом плавно заходит за ответную планку без зацепления.
1 000 руб.
Конструкция и материалы
Отличительная черта M20-18 — смещённый кулачок со скошенным торцом («домиком»). Такая форма позволяет кулачку плавно скользить по ответной планке при закрытии двери, не цепляясь за край. Корпус из цинкового сплава, хромирование. Кулачок из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01. Контргайка в комплекте.
Монтаж и установка

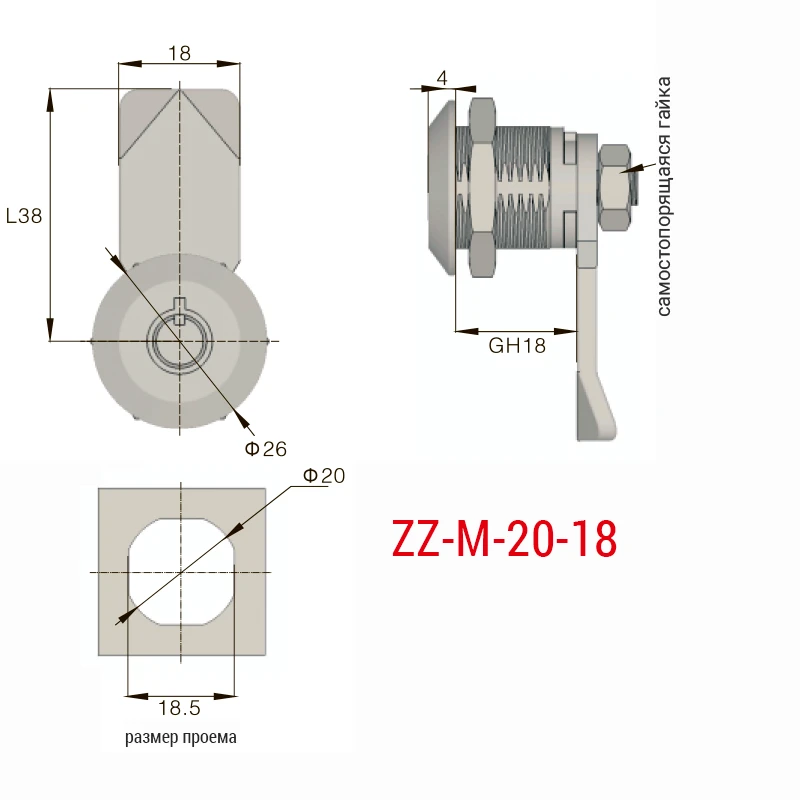

Фланец Ø26 мм, толщина 4 мм. Монтажное отверстие профильное: Ø20 мм в квадратном проёме 18.5 мм. Глубина посадки 18 мм. Длина кулачка 38 мм. Контргайка (nut-anti-loosening nut) фиксируется изнутри панели. Угол поворота — уточнить у производителя.
Область применения
Смещённый кулачок востребован там, где дверь закрывается с усилием или с небольшим перекосом: холодильные камеры, уплотнённые корпуса, шкафы с резиновым уплотнителем по периметру. Скошенный торец исключает заклинивание при каждодневном использовании.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Холодильное оборудование |
| Серия | M-20 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 26 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 18.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 20 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 38 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Смещённый кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
