Замок кулачковый MS118-B для электрошкафов, глубина 15 мм
Версия MS118 с закруглённым фланцем — более мягкий силуэт для эстетичных панелей. Бородчатый ключ SK07, фланец Ø23 мм, глубина посадки 15 мм, монтажная глубина 18 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Прямой кулачок 24 мм, поворот вправо 90°. Height pad в комплекте.
1 000 руб.
Конструкция и материалы
MS118-B — модификация замка MS118 с закруглённым профилем фланца вместо прямого. Скруглённый край фланца придаёт замку более мягкий, современный вид на лицевой панели. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ бородчатый SK07, поворот вправо 90°. Регулировочная подкладка height pad в комплекте.
Монтаж и установка

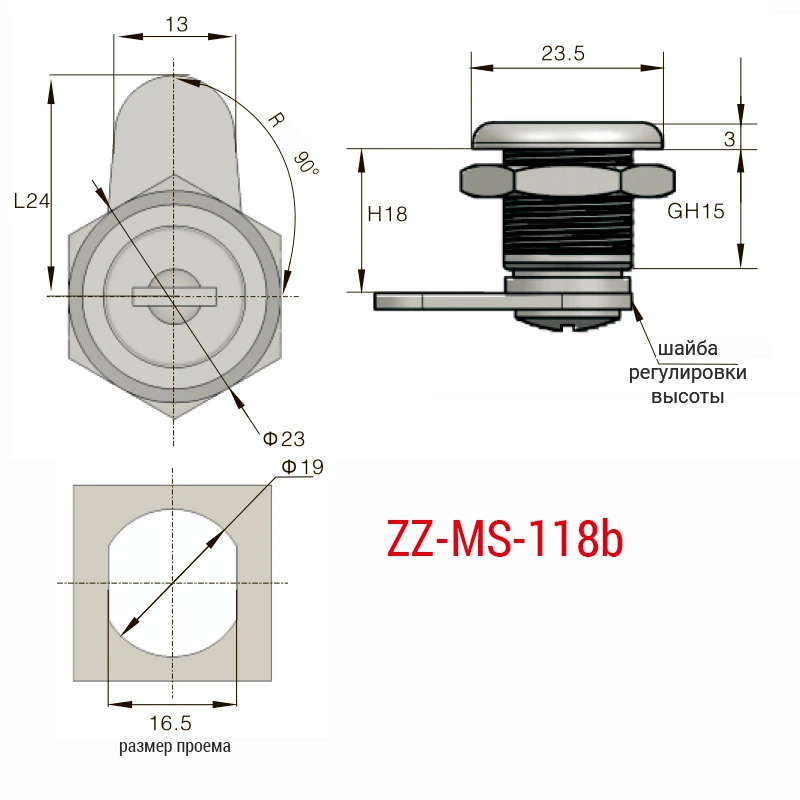

Фланец Ø23 мм с закруглёнными краями, толщина 3 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 15 мм, монтажная глубина 18 мм. Замок взаимозаменяем с MS118 по отверстию в панели — разница только во внешнем виде фланца.
Область применения
Версия B предпочтительна там, где важен дизайн лицевой поверхности: встроенная мебель, медицинские тумбы, кассовые стойки. Закруглённый фланец не режет руку при случайном касании и лучше вписывается в современный интерьер.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Распределительные шкафы и щиты |
| Серия | MS-118 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 23 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 15 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 24 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 18 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK07 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
