Замок кулачковый MS118 для электрошкафов, глубина 15 мм
Кулачковый замок с бородчатым ключом SK07 и регулировочной подкладкой. Фланец Ø23 мм, глубина посадки 15 мм, монтажная глубина 16 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Прямой кулачок 24 мм, поворот вправо 90°. Height pad позволяет подстроить рабочее положение кулачка под толщину ответной планки.
1 000 руб.
Конструкция и материалы

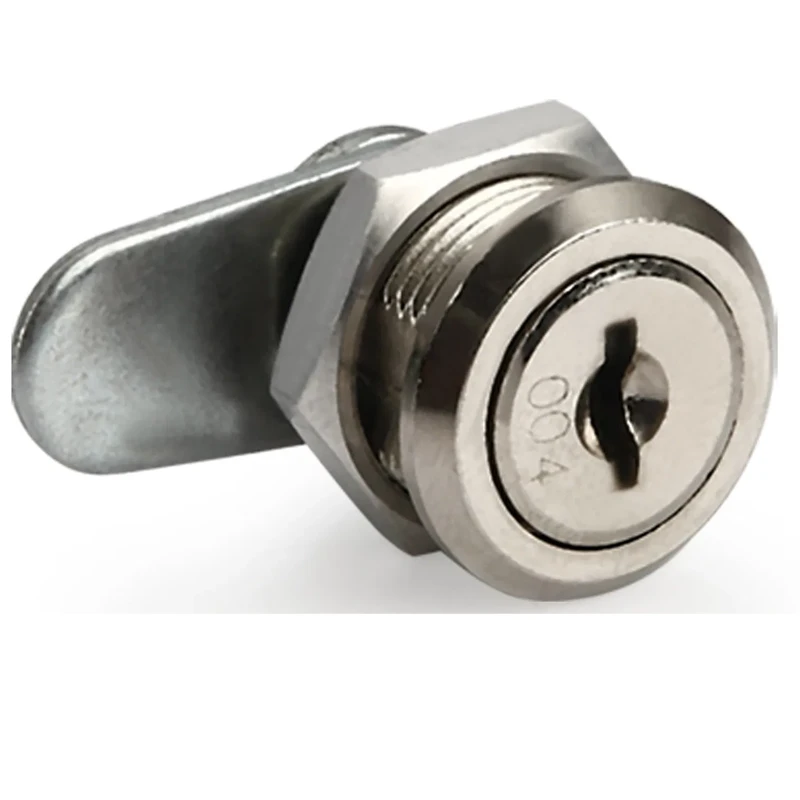

MS118 — замок с традиционным бородчатым ключом SK07, обеспечивающим привычный для пользователя способ доступа. Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Поворот вправо на 90°. В комплект входит регулировочная подкладка (height pad) под кулачок.
Монтаж и установка

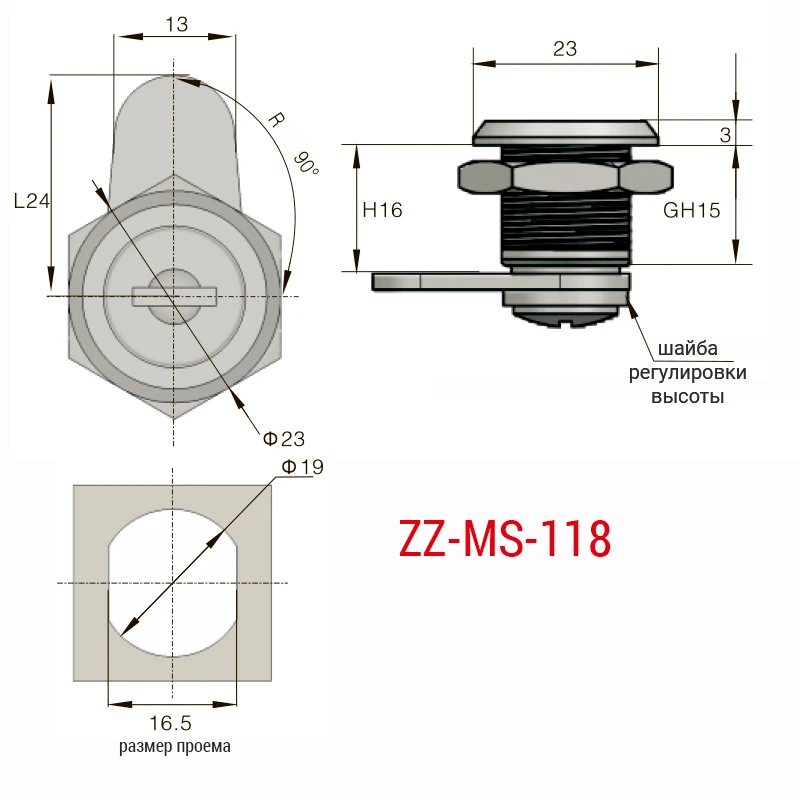

Фланец Ø23 мм, толщина 3 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 15 мм, монтажная глубина 16 мм. Регулировочная подкладка height pad устанавливается между кулачком и корпусом — позволяет скорректировать вылет кулачка без замены замка при нестандартной толщине ответной планки.
Область применения
Бородчатый ключ делает MS118 удобным выбором для объектов с большим числом пользователей: торговые прилавки, аптечные шкафы, офисная мебель. Привычный формат ключа снижает порог освоения и упрощает изготовление дубликатов.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Распределительные шкафы и щиты |
| Серия | MS-118 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 23 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 15 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 24 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 16 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK07 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
