Замок поворотный MS202-20, глубина 20 мм

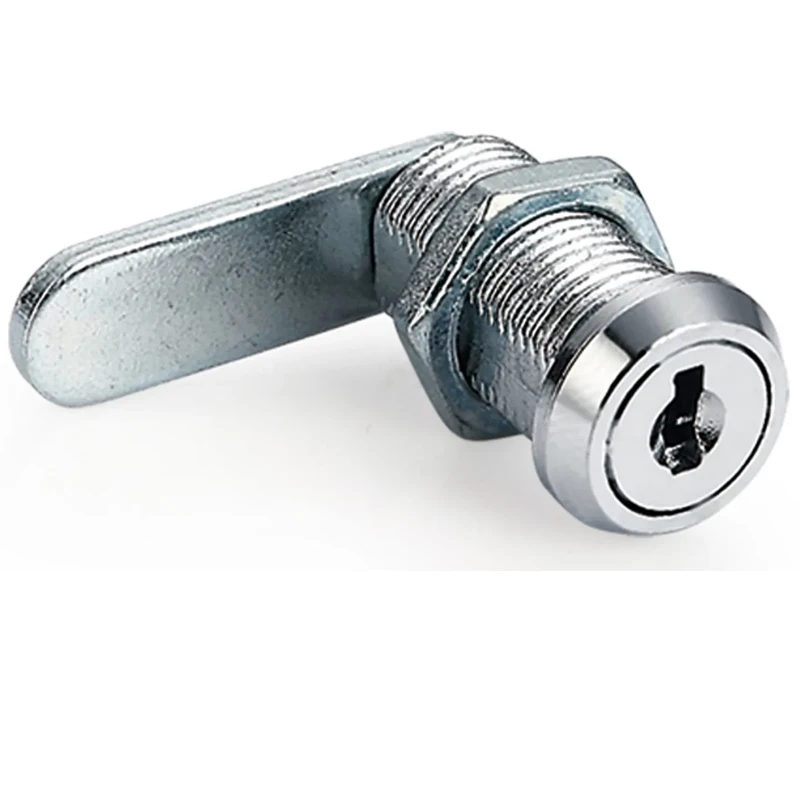

Поворотный замок с резьбовым монтажом и ключом DK07. Фланец Ø15 мм, глубина посадки 20 мм, монтажное отверстие Ø12 мм в проёме 10.5 мм. Кулачок прямой 16 мм, поворот вправо 90°. Та же серия MS202, что и модель 16, но с увеличенной резьбовой частью для более толстых панелей — фиксация гайкой.
1 000 руб.
Конструкция и монтаж

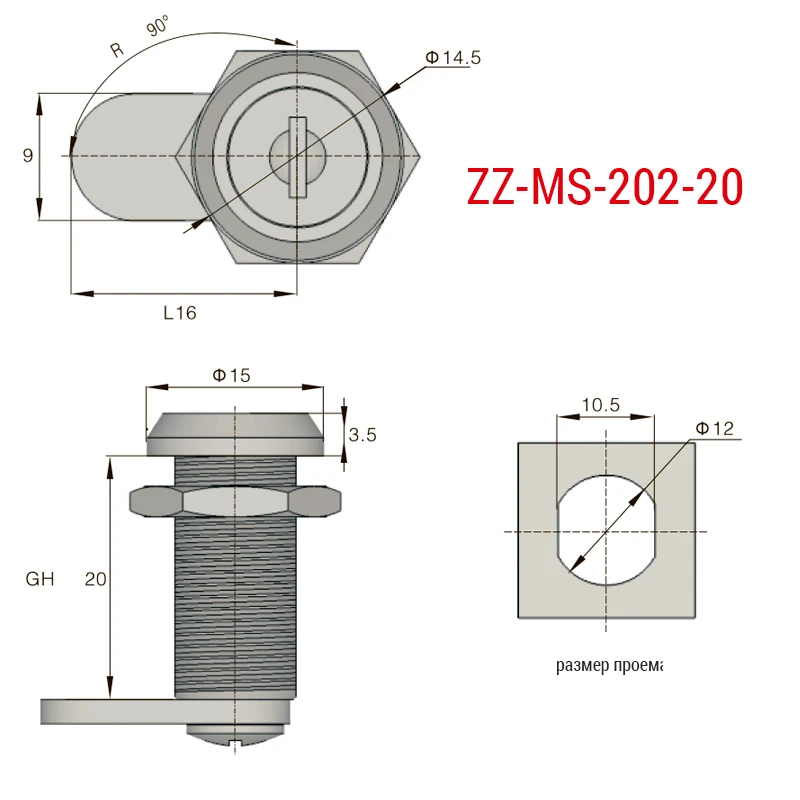

MS202-20 отличается от MS202-16 одним: глубина посадки увеличена с 16 до 20 мм. Это означает, что замок рассчитан на более толстые панели — там, где резьбовая часть короткой модели не выходит на нужную длину для затяжки гайкой. Фланец Ø15 мм, толщина 3.5 мм. Монтажное отверстие профильное: Ø12 мм в квадратном проёме 10.5 мм. Фиксация стандартной гайкой с обратной стороны панели. Длина кулачка 16 мм.
Ключ и привод
Ключ бородчатый односторонний DK07 — зубцы с одной стороны, плоский профиль. Поворот вправо на 90°. Минималистичная скважина почти не нарушает вид лицевой поверхности.
Область применения
Замок MS202-20 выбирают когда панель немного толще стандарта и модель 16 мм не даёт достаточной резьбы для гайки. Типичные объекты: ящики инструментального шкафа, корпуса контрольных приборов, небольшие распределительные боксы. Компактный фланец Ø15 мм не занимает лишнего места на лицевой панели.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-202 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 15 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 10.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 12 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 16 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK07 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
